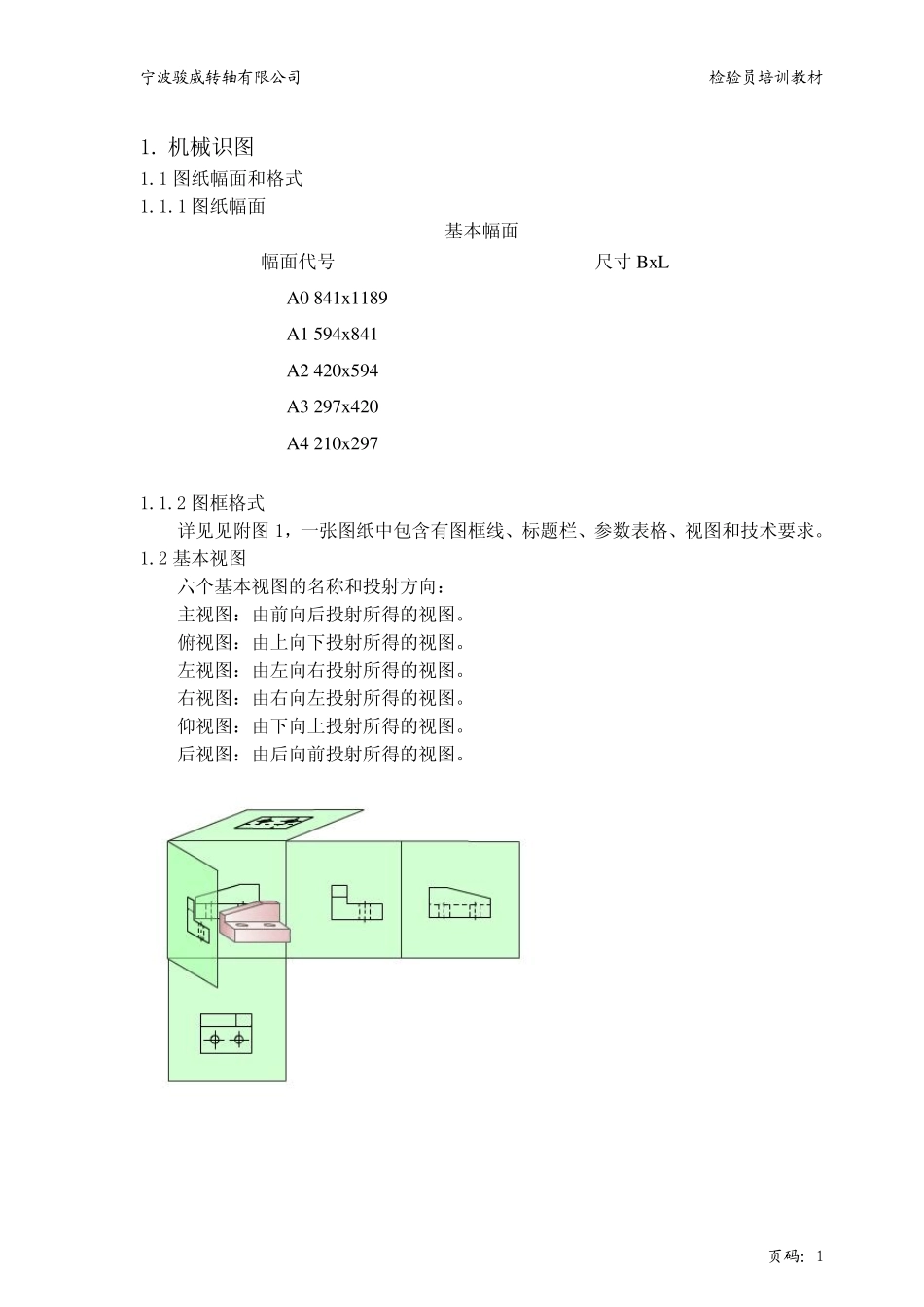

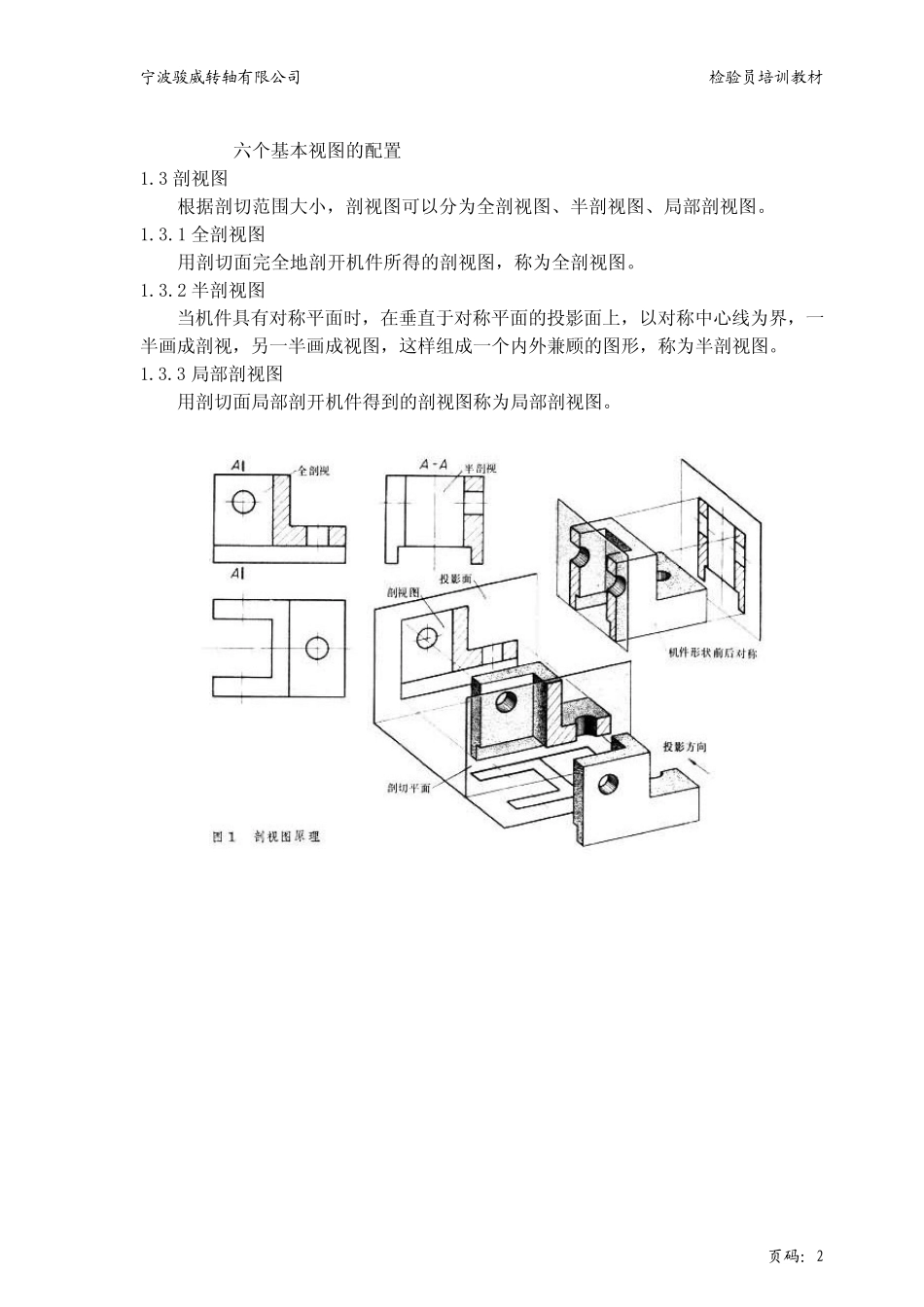

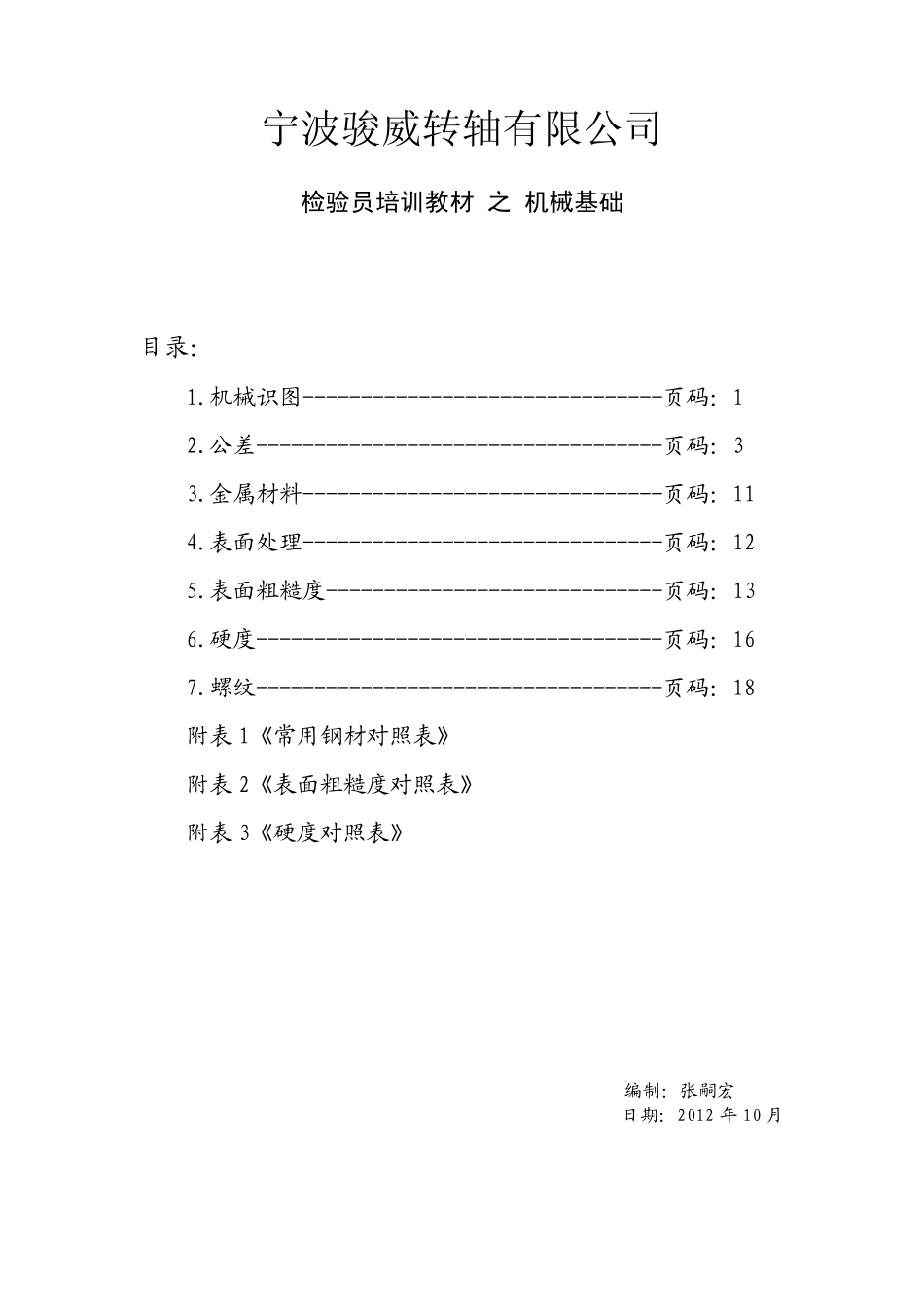

宁波骏威转轴有限公司 检验员培训教材 之 机械基础 目录： 1.机械识图-------------------------------页码：1 2.公差-----------------------------------页码：3 3.金属材料-------------------------------页码：11 4.表面处理-------------------------------页码：12 5.表面粗糙度-----------------------------页码：13 6.硬度-----------------------------------页码：16 7.螺纹-----------------------------------页码：18 附表1《常用钢材对照表》 附表2《表面粗糙度对照表》 附表3《硬度对照表》 编制：张嗣宏 日期：2012 年 10 月 宁波骏威转轴有限公司 检验员培训教材 1. 机械识图 1.1 图纸幅面和格式 1.1.1 图纸幅面 基本幅面 幅面代号 尺寸BxL A0 841x1189 A1 594x841 A2 420x594 A3 297x420 A4 210x297 1.1.2 图框格式 详见见附图1，一张图纸中包含有图框线、标题栏、参数表格、视图和技术要求。 1.2 基本视图 六个基本视图的名称和投射方向： 主视图：由前向后投射所得的视图。 俯视图：由上向下投射所得的视图。 左视图：由左向右投射所得的视图。 右视图：由右向左投射所得的视图。 仰视图：由下向上投射所得的视图。 后视图：由后向前投射所得的视图。 页码：1 宁波骏威转轴有限公司 检验员培训教材 六个基本视图的配置 1.3 剖视图 根据剖切范围大小，剖视图可以分为全剖视图、半剖视图、局部剖视图。 1.3.1 全剖视图 用剖切面完全地剖开机件所得的剖视图，称为全剖视图。 1.3.2 半剖视图 当机件具有对称平面时，在垂直于对称平面的投影面上，以对称中心线为界，一半画成剖视，另一半画成视图，这样组成一个内外兼顾的图形，称为半剖视图。 1.3.3 局部剖视图 用剖切面局部剖开机件得到的剖视图称为局部剖视图。 页码：2 宁波骏威转轴有限公司 检验员培训教材 1.4 断 面 图 假 想 用 剖 切 面 将 物 体 的 某 处 切 断 ， 仅 画 出 该 剖 切 面 与 物 体 接 触 部 分 的 图 形 叫 断 面图 。 断 面 图 可 以 简 称 为 断 面 。 1.5 局 部 放 大 图 将 机 件 的 部 分 结 构 用 大 于 原 图 形 所 采 用 比 例 画 出 的 图 形 ， 称 为 局 部 放 大 图 。 局 部放 大 图 可 以 画 成 视 图 、 剖 视 、 断 面 ， 它 与 被 放 大 ...
