棒材全连轧生产线电控系统

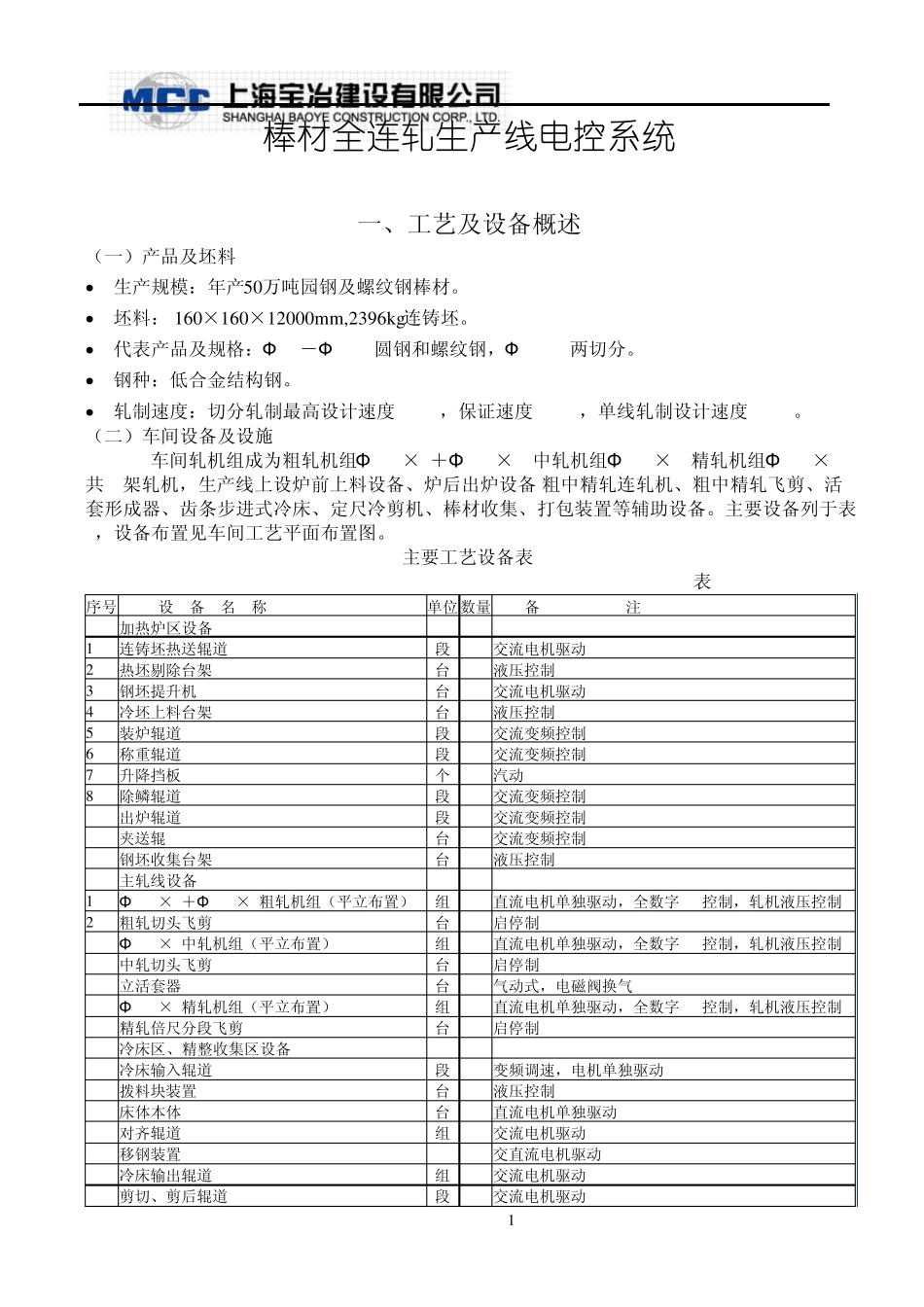

棒材全连轧生产线电控系统_第1页
1/29

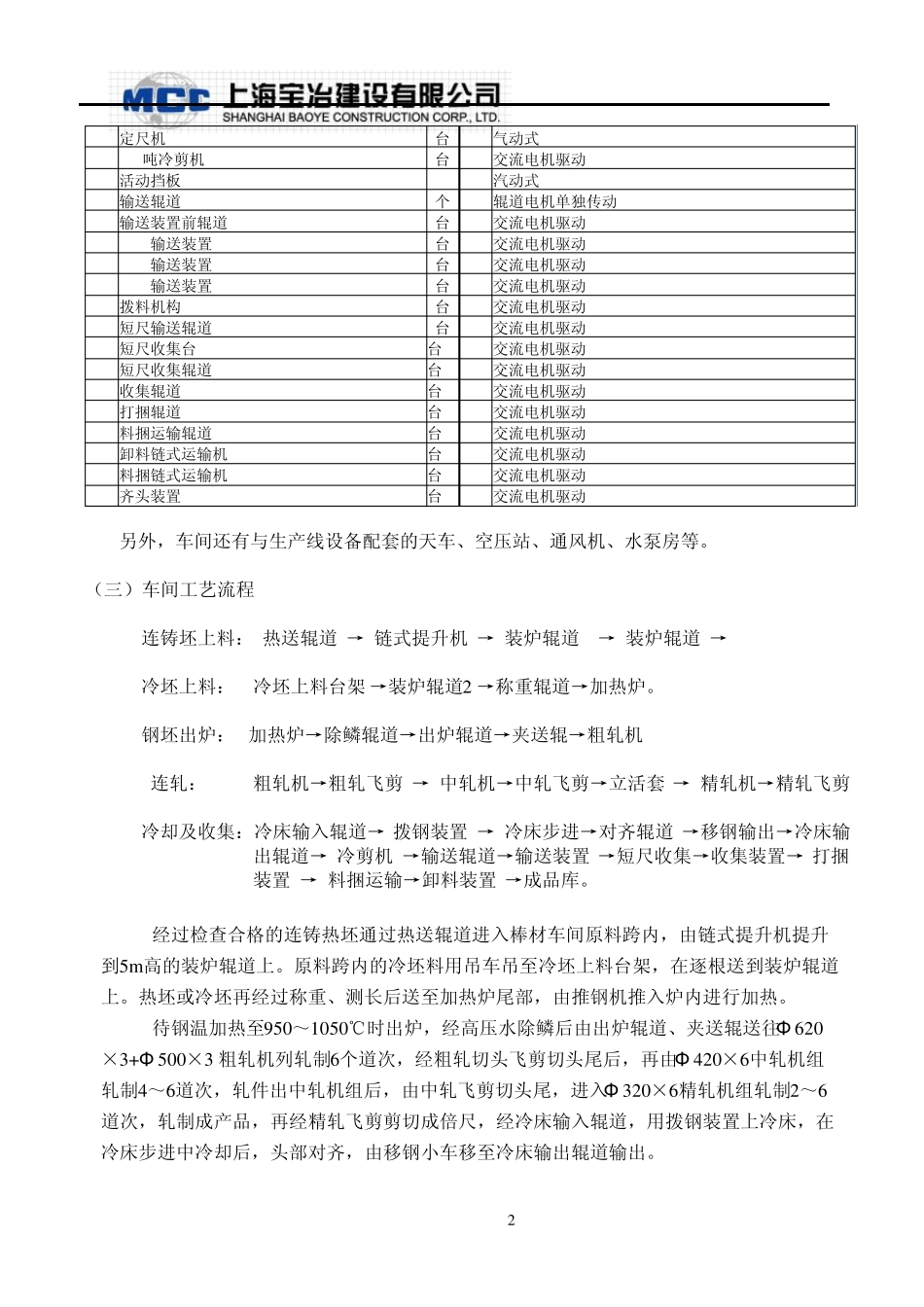

棒材全连轧生产线电控系统_第2页
2/29
棒材全连轧生产线电控系统_第3页
3/29
1 棒材全连轧生产线电控系统 一、工艺及设备概述 (一)产品及坯料  生产规模:年产50万吨园钢及螺纹钢棒材。  坯料: 160×160×12000m m ,2396kg连铸坯。  代表产品及规格:Ф 12-Ф 50mm圆钢和螺纹钢,Ф 12,14两切分。  钢种:低合金结构钢。  轧制速度:切分轧制最高设计速度16m/s,保证速度14m/s,单线轧制设计速度18m/s。 (二)车间设备及设施 车间轧机组成为粗轧机组Φ 620×3+Φ 500×3,中轧机组Φ 420×6,精轧机组Φ 320×6共18架轧机,生产线上设炉前上料设备、炉后出炉设备,粗中精轧连轧机、粗中精轧飞剪、活套形成器、齿条步进式冷床、定尺冷剪机、棒材收集、打包装置等辅助设备。主要设备列于表1,设备布置见车间工艺平面布置图。 主要工艺设备表 表1 序号 设 备 名 称 单位 数量 备 注 加热炉区设备 1 连铸坯热送辊道 段 1 交流电机驱动 2 热坯剔除台架 台 1 液压控制 3 钢坯提升机 台 1 交流电机驱动 4 冷坯上料台架 台 1 液压控制 5 装炉辊道 段 2 交流变频控制 6 称重辊道 段 1 交流变频控制 7 升降挡板 个 2 汽动 8 除鳞辊道 段 1 交流变频控制 9 出炉辊道 段 1 交流变频控制 10 夹送辊 台 1 交流变频控制 11 钢坯收集台架 台 1 液压控制 主轧线设备 1 Φ 620×3+Φ 500×3粗轧机组(平立布置) 组 1 直流电机单独驱动,全数字PLC控制,轧机液压控制 2 粗轧切头飞剪 台 1 启停制 3 Φ 420×6中轧机组(平立布置) 组 1 直流电机单独驱动,全数字PLC控制,轧机液压控制 4 中轧切头飞剪 台 1 启停制 5 立活套器 台 6 气动式,电磁阀换气 6 Φ 320×6精轧机组(平立布置) 组 1 直流电机单独驱动,全数字PLC控制,轧机液压控制 7 精轧倍尺分段飞剪 台 1 启停制 冷床区、精整收集区设备 1 冷床输入辊道 段 4 变频调速,电机单独驱动 2 拨料块装置 台 1 液压控制 3 床体本体 台 2 直流电机单独驱动 4 对齐辊道 组 1 交流电机驱动 5 移钢装置 交直流电机驱动 6 冷床输出辊道 组 1 交流电机驱动 7 剪切、剪后辊道 段 2 交流电机驱动 2 8 定尺机 台 1 气动式 9 630吨冷剪机 台 1 交流电机驱动 10 活动挡板 4 汽动式 11 输送辊道 个 1 辊道电机单独传动 12 输送装置前辊道 台 1 交流电机驱动 13 NO.1输送装置 台 ...
