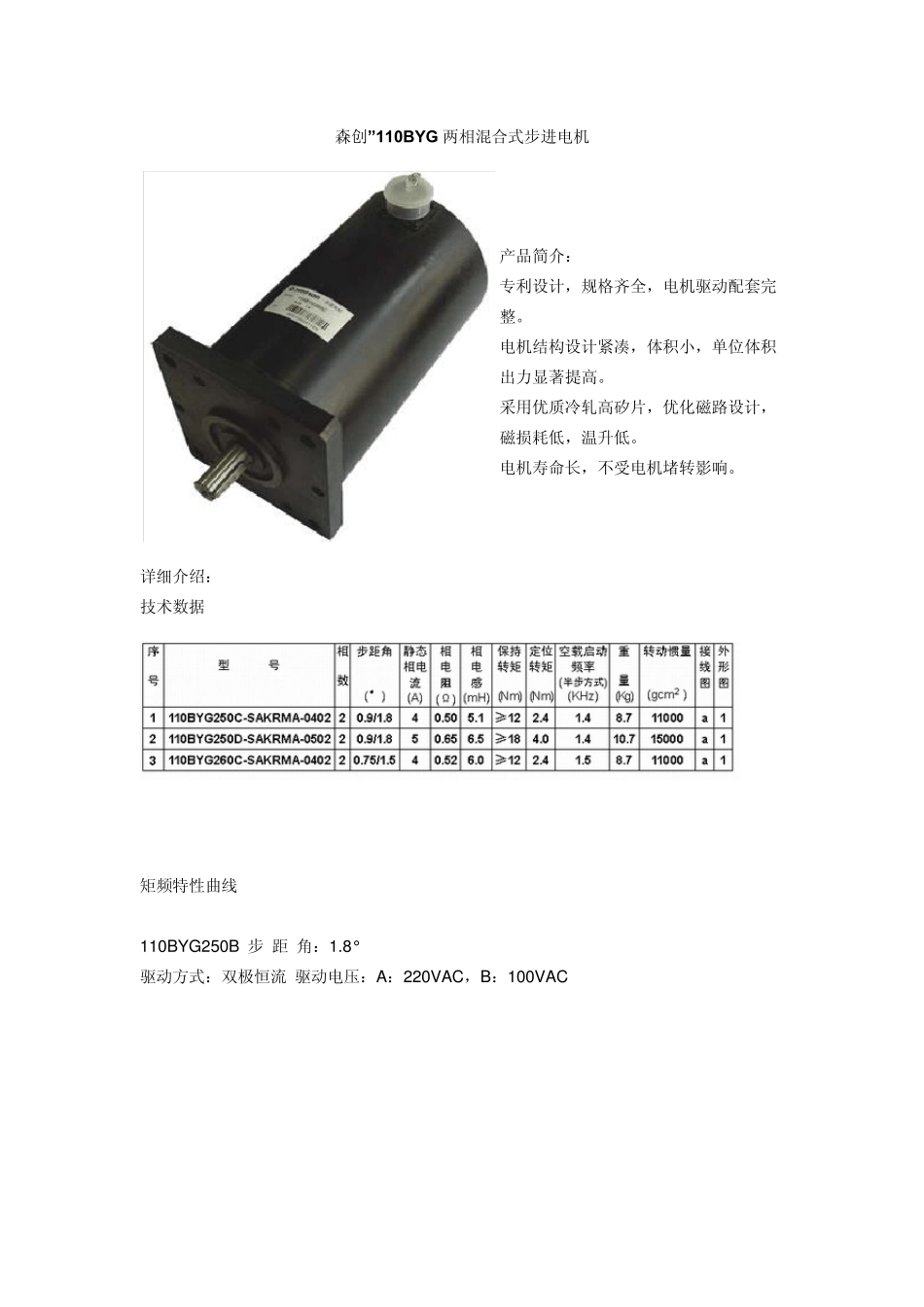

森创”110BYG两相混合式步进电机_第1页
1/9

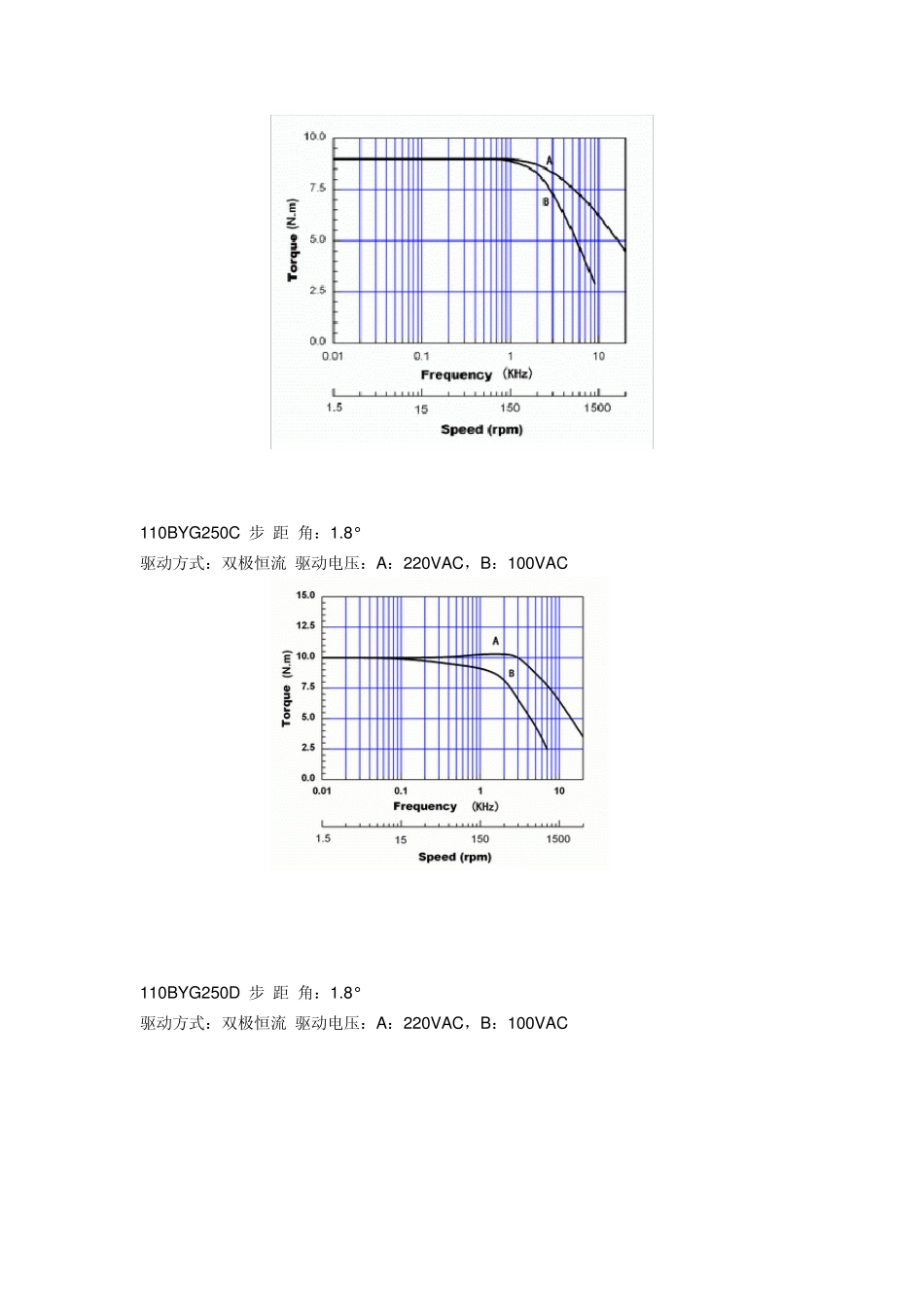

森创”110BYG两相混合式步进电机_第2页
2/9
森创”110BYG两相混合式步进电机_第3页
3/9
森创”110BYG 两相混合式步进电机 产品简介: 专利设计,规格齐全,电机驱动配套完整。 电机结构设计紧凑,体积小,单位体积出力显著提高。 采用优质冷轧高矽片,优化磁路设计,磁损耗低,温升低。 电机寿命长,不受电机堵转影响。 详细介绍: 技术数据 矩频特性曲线 110BYG250B 步 距 角:1.8° 驱动方式:双极恒流 驱动电压:A:220VAC,B:100VAC 110BYG250C 步 距 角:1.8° 驱动方式:双极恒流 驱动电压:A:220VAC,B:100VAC 110BYG250D 步 距 角:1.8° 驱动方式:双极恒流 驱动电压:A:220VAC,B:100VAC 外 形 尺 寸 单位:m m 110BYG2xxx -SAKRMA - xxxx 110BYG2xxx -SAKRMT- xxxx 110BYG2xxx -SAHRHA- xxxx 110BYG两相混合式步进电机 技术特点 绝缘电阻——500VDC 100MΩ Min 轴向间隙 —— 1mm Max 径向跳动——0.02mm Max 温 升——65K Max 绝缘强度——1000V AC 1Minute 使用环境温度—— -25℃~+40℃ 使用环境湿度—— <85%RH 贮存环境温度—— -5℃~+30℃ 贮存环境湿度—— <75%RH 绝缘等级——B 级 技术数据 货物编码 型号 相数 步距角(°) 静态相电流(A) 相电阻(Ω ) 相电感(mH) 保持转矩(N. m) 定位转矩(N. m) 空载启动频率(KHz) 重量(Kg) 转动惯量(g.cm2) 接线图 外形图 000330 110BYG250B-SAKRMT-0602 2 0.9/1.8 6 0.3 2.42 8 0.6 1.5 6.4 9700 b 2 000350 110BYG250C-SAKRMA-0402 2 0.9/1.8 4 0.50 5.1 12 2.4 1.4 8.7 11000 a 1 000340 110BYG250C-SAKRMT-0602 2 0.9/1.8 6 0.42 3.46 12 0.8 1.4 8.4 14600 b 2 000360 110BYG250C-SAHRHA-0402 2 0.9/1.8 4 0.50 5.1 12 2.4 1.4 8.7 11000 a 3 000390 110BYG250D-SAKRMA-0502 2 0.9/1.8 5 0.65 6.5 18 4.0 1.4 10.7 15000 a 1 000370 110BYG250D-SAKRMT-0602 2 0.9/1.8 6 0.52 5.02 18 0.9 1.4 10.4 19500 b 2 000400 110BYG250D-SAHRHA-0502 2 0.9/1.8 5 0.65 6.5 18 4.0 1.4 10.7 15000 a 3 000410 110BYG260B-SAKRMT-0602 2 0.75/1.5 6 0.3 2.36 8 0.6 1.6 6.4 9700 b 2 000450 110BYG260C-SAKRMA-0402 2 0.75/1.5 4 0.52 6.0 12 2.4 1.5 8.7 11000 a 1 000430 110BYG260C-SAKRMT-0602 2 0.75/1.5 6 0.42 3.34 12 0.8 1.5 8....
