2025年浙江省7月高等教育自学考试结构力学试题VIP专享

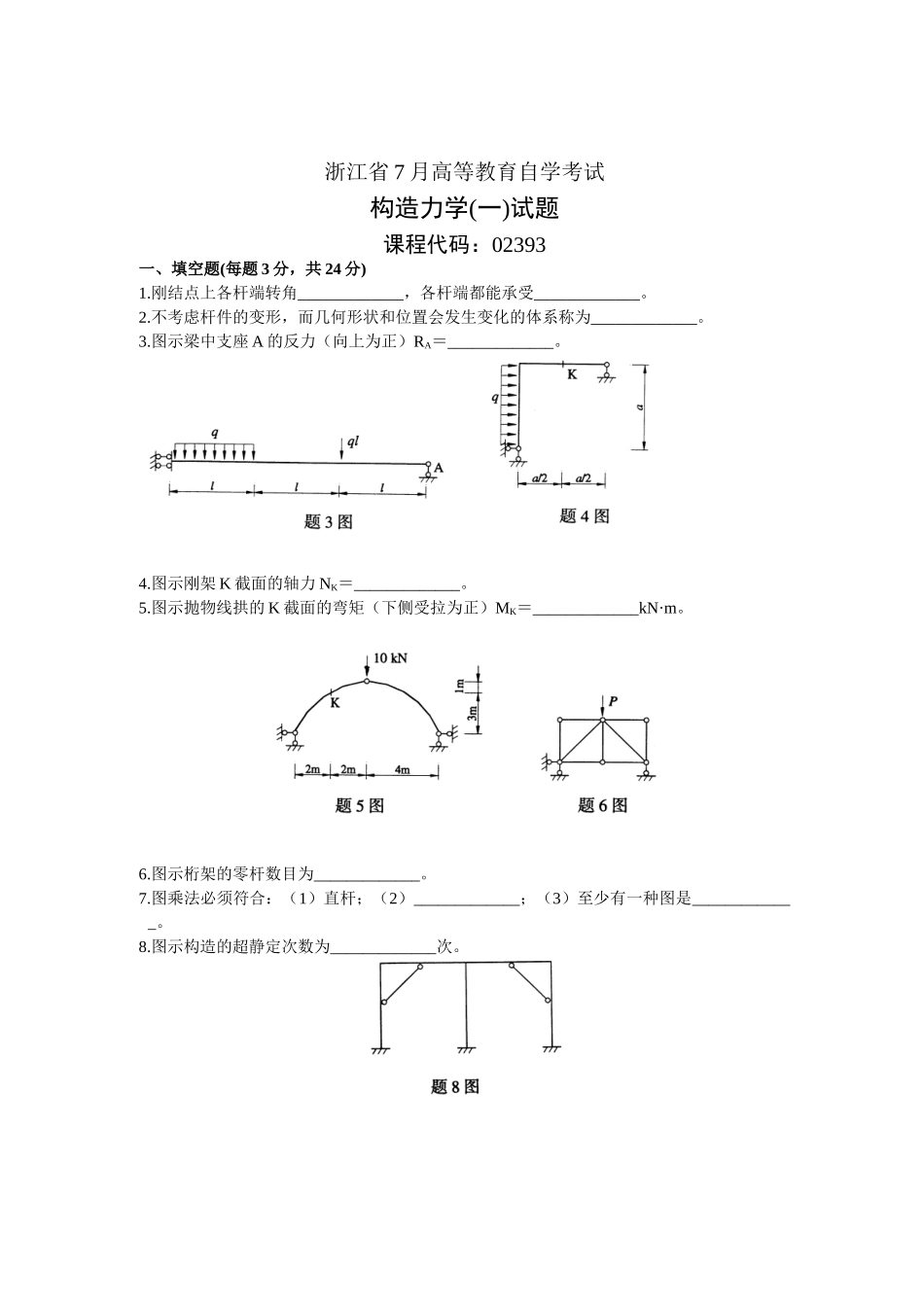

浙江省 7 月高等教育自学考试构造力学(一)试题课程代码：02393一、填空题(每题 3 分，共 24 分)1.刚结点上各杆端转角_____________，各杆端都能承受_____________。2.不考虑杆件的变形，而几何形状和位置会发生变化的体系称为_____________。3.图示梁中支座 A 的反力（向上为正）RA＝_____________。 4.图示刚架 K 截面的轴力 NK＝_____________。5.图示抛物线拱的 K 截面的弯矩（下侧受拉为正）MK＝_____________kN·m。 6.图示桁架的零杆数目为_____________。7.图乘法必须符合：（1）直杆；（2）_____________；（3）至少有一种图是_____________。8.图示构造的超静定次数为_____________次。二、单项选择题(在每题的四个备选答案中，选出一种对的答案，并将对的答案的序号填在题干的括号内。每题 2 分，共 14 分)9.图示体系的几何构成为（ ）。A.几何不变、无多出约束体系B.几何不变、有多出约束体系C.瞬变体系D.常变体系10.图示组合构造中杆 AB 的轴力为（ ）。A.-PB. P/2C. PD.- P/211.图示构造中，P＝1 在梁上移动，支座 A 的反力 RA（向上为正）的影响线为（ ）。12.用单位荷载法求图示构造中 A、B 两截面的相对水平位移，其虚设单位荷载取（ ）。13.图示构造用位移法计算时，其基本未知量数目为（ ）。A.角位移＝2，线位移＝2B.角位移＝4，线位移＝2C.角位移＝3，线位移＝2D.角位移＝2，线位移＝114.图示构造用力矩分派法计算时，结点 A 的约束力矩（不平衡力矩）为（ ）。（以顺时针转为正）A.－3Pa/16B.-Pa/8C.Pa/8D.3Pa/1615.图示构造用力矩分派法计算时，结点 A 之杆 AB 的分派系数 μAB为（ ）。（各杆 EI＝常数）A.1／10B.3／10C.1／11D.4／11三、计算分析题（共 62 分）16.分析图示体系的几何构成，阐明理由并作出结论。（6 分）17.作图示刚架的弯矩、剪力图。（8 分）18.求图示桁架中指定杆 1、2 的轴力。（6 分）19. 运用影响线，求图示梁在移动荷载作用下支座 A 的反力 RA的最大值。（6 分）20.求图示刚架结点 A 的竖向位移，各杆 EI＝常数。（8 分）21.用力法计算图示构造，并作 M 图，各杆 EI＝常数。（12 分） 22.用位移法计算图示构造，并作 M 图，各杆 EI＝常数。（10 分）23.运用对称性对图示对称构造作出简化的半边构造计算简图，并确定最合适的计算措施。（不作计算）。（6 分）
