2025年电力电子技术考点总结

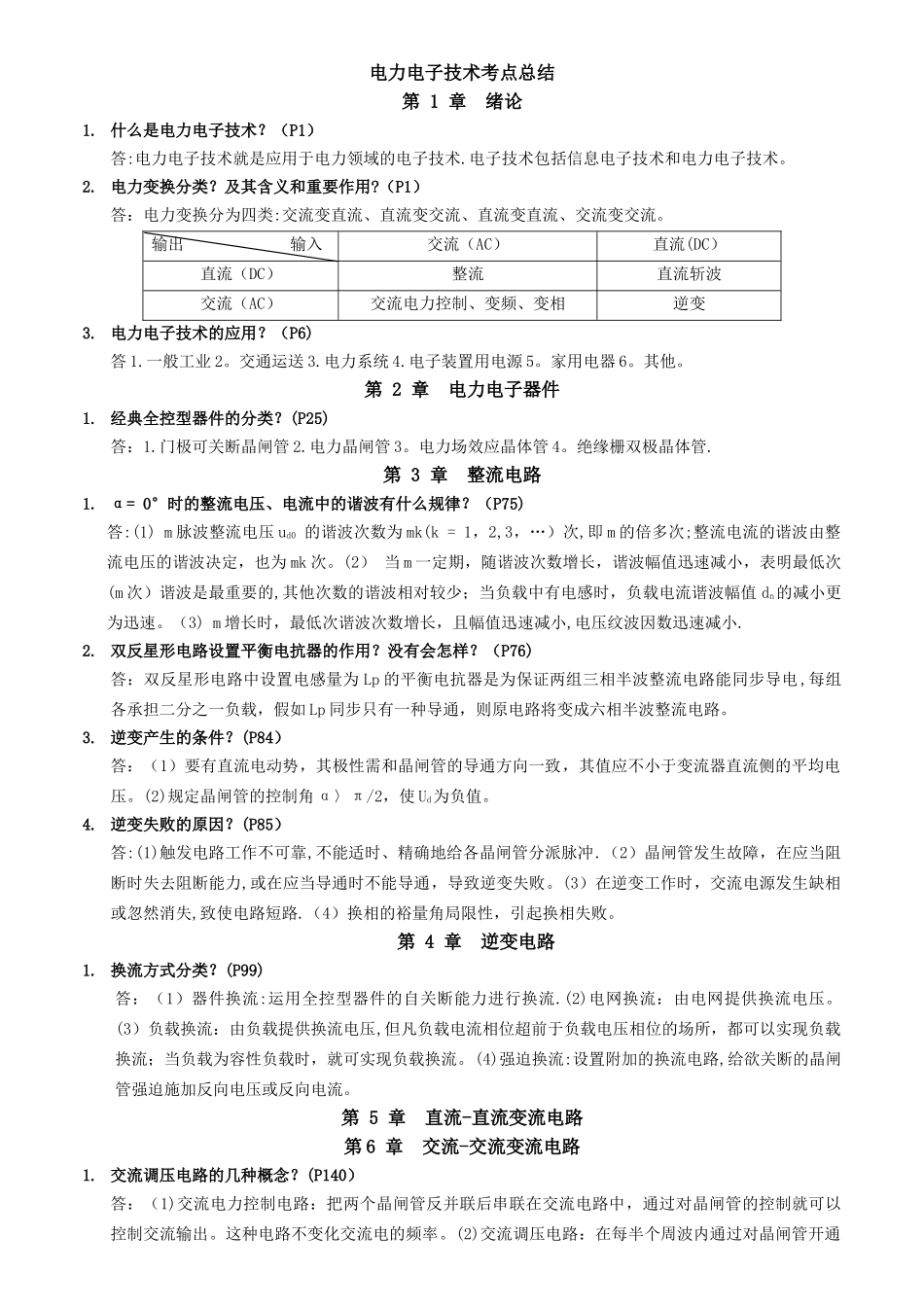

电力电子技术考点总结第 1 章 绪论1. 什么是电力电子技术？（P1）答:电力电子技术就是应用于电力领域的电子技术.电子技术包括信息电子技术和电力电子技术。2. 电力变换分类？及其含义和重要作用?（P1）答：电力变换分为四类:交流变直流、直流变交流、直流变直流、交流变交流。输出 输入交流（AC）直流(DC）直流（DC）整流直流斩波交流（AC）交流电力控制、变频、变相逆变3. 电力电子技术的应用？（P6)答 1.一般工业 2。交通运送 3.电力系统 4.电子装置用电源 5。家用电器 6。其他。第 2 章 电力电子器件1. 经典全控型器件的分类？(P25)答：1.门极可关断晶闸管 2.电力晶闸管 3。电力场效应晶体管 4。绝缘栅双极晶体管.第 3 章 整流电路1. α= 0°时的整流电压、电流中的谐波有什么规律？（P75)答:(1) m 脉波整流电压 ud0 的谐波次数为 mk(k = 1，2,3，…）次,即 m 的倍多次;整流电流的谐波由整流电压的谐波决定，也为 mk 次。(2） 当 m 一定期，随谐波次数增长，谐波幅值迅速减小，表明最低次(m 次）谐波是最重要的,其他次数的谐波相对较少；当负载中有电感时，负载电流谐波幅值 dn的减小更为迅速。（3) m 增长时，最低次谐波次数增长，且幅值迅速减小,电压纹波因数迅速减小.2. 双反星形电路设置平衡电抗器的作用？没有会怎样？（P76)答：双反星形电路中设置电感量为 Lp 的平衡电抗器是为保证两组三相半波整流电路能同步导电,每组各承担二分之一负载，假如 Lp 同步只有一种导通，则原电路将变成六相半波整流电路。3. 逆变产生的条件？(P84）答：（1）要有直流电动势，其极性需和晶闸管的导通方向一致，其值应不小于变流器直流侧的平均电压。(2)规定晶闸管的控制角 α〉π/2，使 Ud为负值。4. 逆变失败的原因？(P85）答:(1)触发电路工作不可靠,不能适时、精确地给各晶闸管分派脉冲.（2）晶闸管发生故障，在应当阻断时失去阻断能力,或在应当导通时不能导通，导致逆变失败。(3）在逆变工作时，交流电源发生缺相或忽然消失,致使电路短路.（4）换相的裕量角局限性，引起换相失败。第 4 章 逆变电路1. 换流方式分类？(P99)答：（1）器件换流:运用全控型器件的自关断能力进行换流.(2)电网换流：由电网提供换流电压。(3）负载换流：由负载提供换流电压,但凡负载电流相位超前于负载电压相位的场所，都可以实现负载换流；当负载为容性负载时，就可实现负载换流。(4)强迫换流:设置附加的换流电路,给欲...
