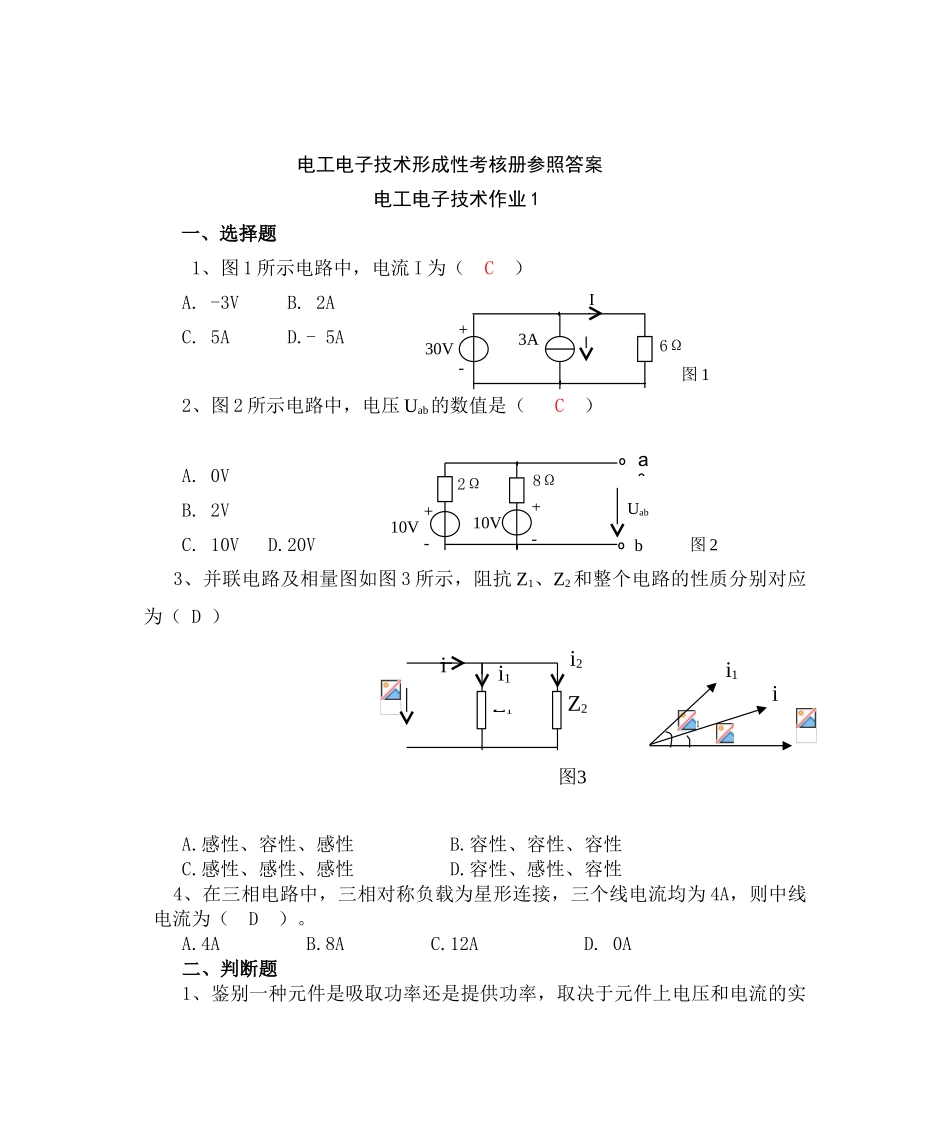

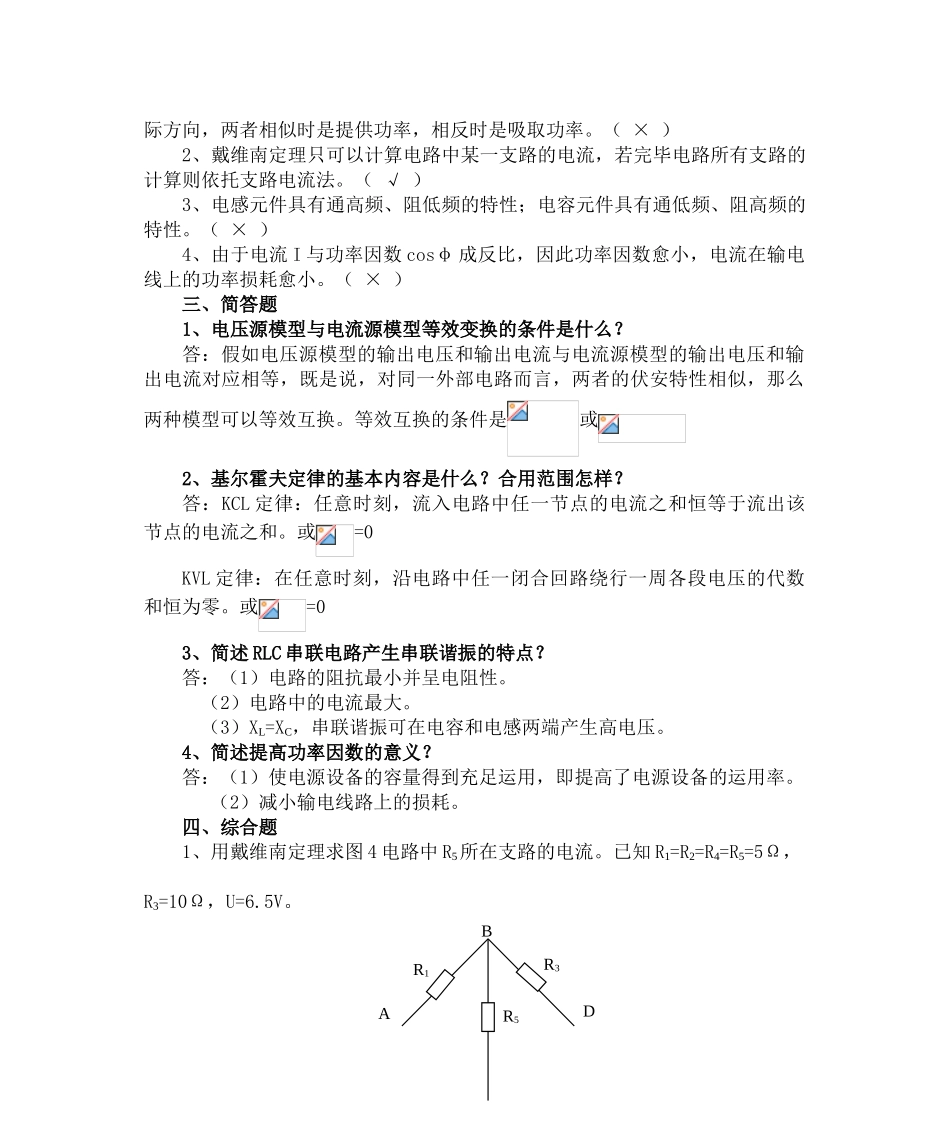

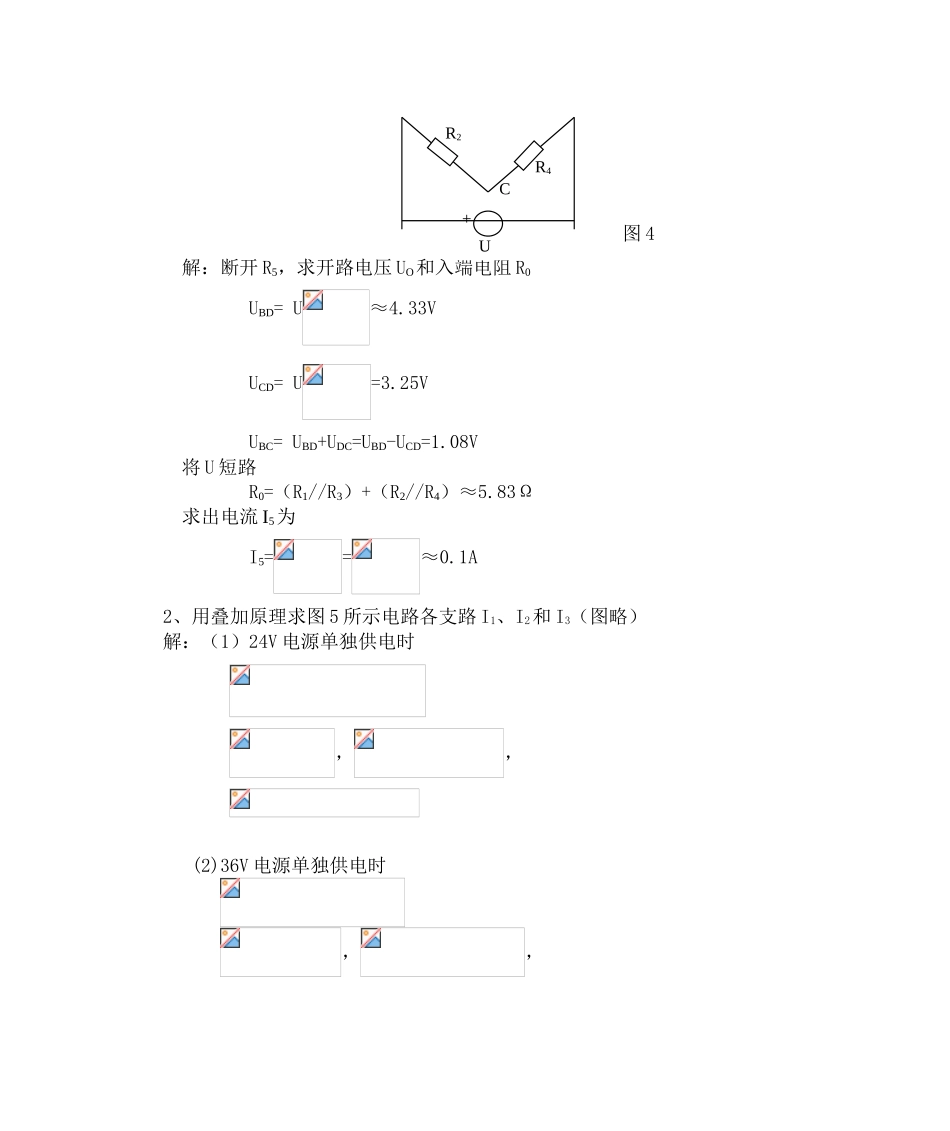

电工电子技术形成性考核册参照答案电工电子技术作业 1一、选择题1、图 1 所示电路中，电流 I 为（ C ）A. -3V B. 2AC. 5A D.- 5A 2、图 2 所示电路中，电压 Uab的数值是（ C ） A. 0VB. 2VC. 10V D.20V 3、并联电路及相量图如图 3 所示，阻抗 Z1、Z2和整个电路的性质分别对应为（ D ）A.感性、容性、感性 B.容性、容性、容性 C.感性、感性、感性 D.容性、感性、容性 4、在三相电路中，三相对称负载为星形连接，三个线电流均为 4A，则中线电流为（ D ）。A.4A B.8A C.12A D. 0A二、判断题1、鉴别一种元件是吸取功率还是提供功率，取决于元件上电压和电流的实•Z1ºUabbºaº º+10V-•8Ω2Ω•+10V-••I6Ω3A+30V-图 1图 21i2ii1i1iZ2图3际方向，两者相似时是提供功率，相反时是吸取功率。（ × ）2、戴维南定理只可以计算电路中某一支路的电流，若完毕电路所有支路的计算则依托支路电流法。（ √ ）3、电感元件具有通高频、阻低频的特性；电容元件具有通低频、阻高频的特性。（ × ）4、由于电流 I 与功率因数 cosφ 成反比，因此功率因数愈小，电流在输电线上的功率损耗愈小。（ × ） 三、简答题1、电压源模型与电流源模型等效变换的条件是什么？答：假如电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，两者的伏安特性相似，那么两种模型可以等效互换。等效互换的条件是或2、基尔霍夫定律的基本内容是什么？合用范围怎样？答：KCL 定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和。或=0KVL 定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。或=03、简述 RLC 串联电路产生串联谐振的特点？答：（1）电路的阻抗最小并呈电阻性。 （2）电路中的电流最大。 （3）XL=XC，串联谐振可在电容和电感两端产生高电压。4、简述提高功率因数的意义？答：（1）使电源设备的容量得到充足运用，即提高了电源设备的运用率。 （2）减小输电线路上的损耗。四、综合题 1、用戴维南定理求图 4 电路中 R5所在支路的电流。已知 R1=R2=R4=R5=5Ω，R3=10Ω，U=6.5V。D B A R5 R3 R1 图 4解：断开 R5，求开路电压 UO和入端电阻 R0UBD= U≈4.33VUCD= U=3.25VUBC= UBD+UDC=UBD-UCD=1.08V将 U 短路 R0=（R1//R3）+（R2//R4）≈5.83Ω求出电流 I5为I5==≈0.1A2、用叠加原理...
