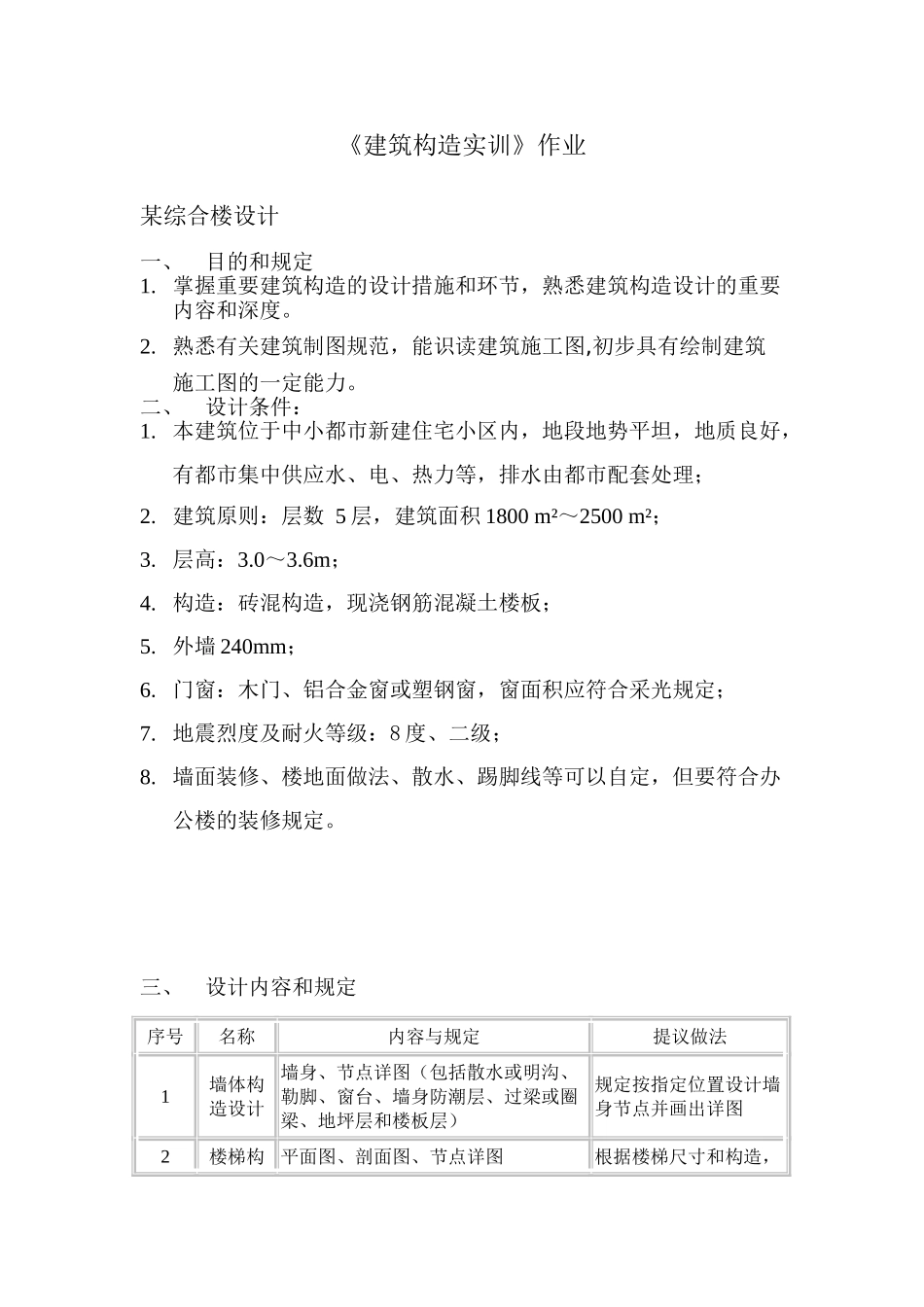

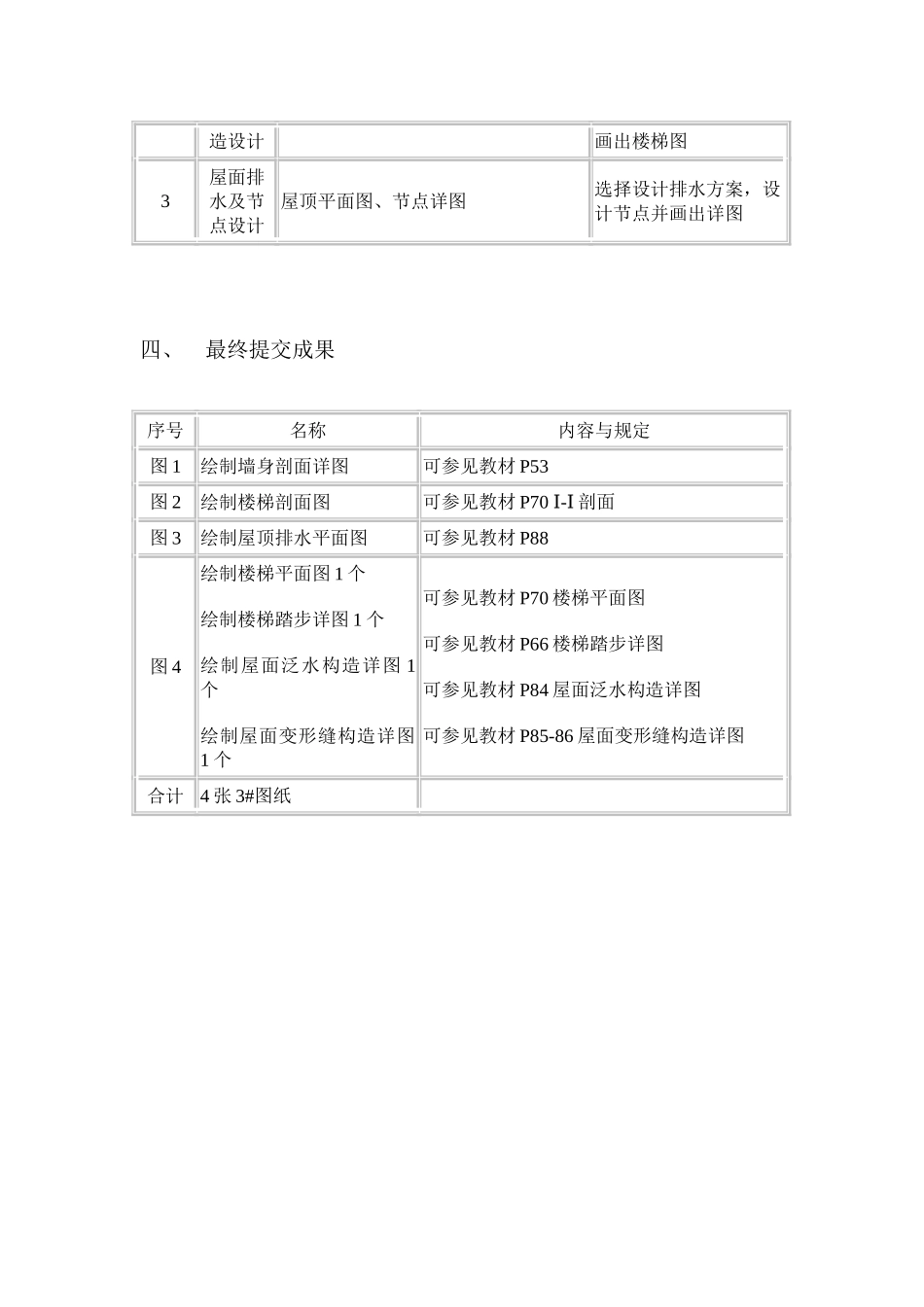

《建筑构造实训》作业某综合楼设计一、目的和规定1. 掌握重要建筑构造的设计措施和环节，熟悉建筑构造设计的重要内容和深度。2. 熟悉有关建筑制图规范，能识读建筑施工图,初步具有绘制建筑施工图的一定能力。二、设计条件：1. 本建筑位于中小都市新建住宅小区内，地段地势平坦，地质良好，有都市集中供应水、电、热力等，排水由都市配套处理；2. 建筑原则：层数 5 层，建筑面积 1800 m²～2500 m²； 3. 层高：3.0～3.6m；4. 构造：砖混构造，现浇钢筋混凝土楼板；5. 外墙 240mm；6. 门窗：木门、铝合金窗或塑钢窗，窗面积应符合采光规定；7. 地震烈度及耐火等级：8 度、二级；8. 墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合办公楼的装修规定。三、设计内容和规定序号名称内容与规定提议做法1墙体构造设计墙身、节点详图（包括散水或明沟、勒脚、窗台、墙身防潮层、过梁或圈梁、地坪层和楼板层）规定按指定位置设计墙身节点并画出详图2楼梯构平面图、剖面图、节点详图根据楼梯尺寸和构造，造设计画出楼梯图3屋面排水及节点设计屋顶平面图、节点详图选择设计排水方案，设计节点并画出详图 四、最终提交成果序号名称内容与规定图 1绘制墙身剖面详图可参见教材 P53图 2绘制楼梯剖面图可参见教材 P70 Ⅰ-Ⅰ 剖面图 3绘制屋顶排水平面图可参见教材 P88图 4绘制楼梯平面图 1 个绘制楼梯踏步详图 1 个绘制屋面泛水构造详图 1个绘制屋面变形缝构造详图1 个可参见教材 P70 楼梯平面图可参见教材 P66 楼梯踏步详图可参见教材 P84 屋面泛水构造详图可参见教材 P85-86 屋面变形缝构造详图合计4 张 3#图纸 中 央 广 播 电 视 大 学 开 放 教 育 专 业《建筑构造实训》 作业姓 名 学 号 班 级 指 导 教 师 日 期 年 月 日 最新资料，word 文档，可以自由编辑！！精品文档下载 【 本 页 是 封 面 ， 下 载 后 可 以 删 除 ! 】
