液压助力转向系统设计计算的一般方法

液压助力转向系统设计计算的一般方法_第1页
1/6

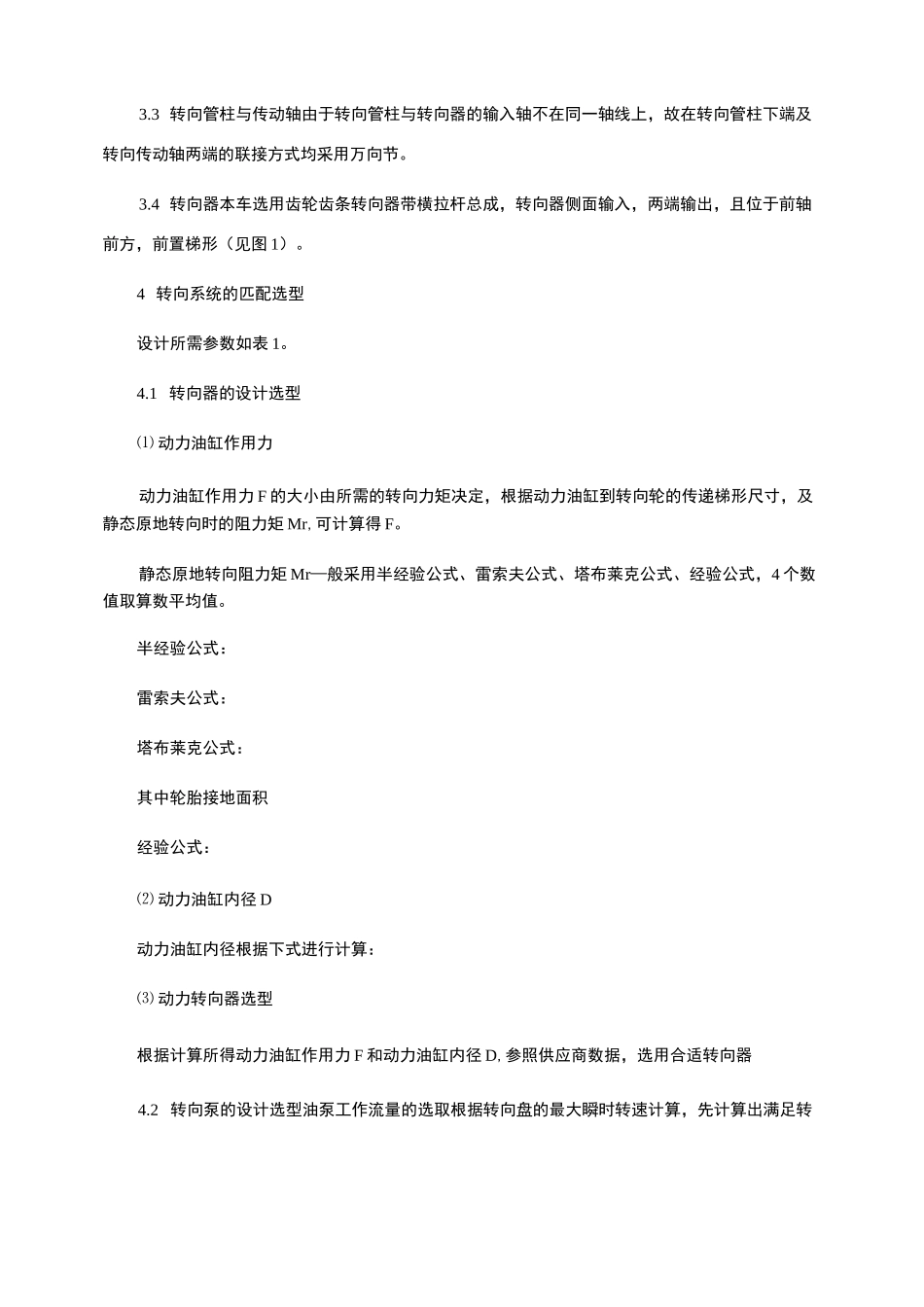

液压助力转向系统设计计算的一般方法_第2页
2/6
液压助力转向系统设计计算的一般方法_第3页
3/6
作者:王赛来源:《中国科技博览》2017 年第 35 期[摘要]转向系统是汽车底盘的重要组成部分,其性能直接影响汽车安全性、操纵稳定性和驾驶舒适性;本文以齿轮齿条式液压助力转向系统为例,来说明液压助力转向系统的一般设计、计算流程。[关键词]液压助力转向;系统设计;计算中图分类号:U463.44 文献标识码:A 文章编号:1009-914X(2017)35-0303-011 转向系统概述转向系是用来保持或者改变汽车行驶方向的机构,在汽车转向行驶时,保证各转向轮之间有协调的转角关系。2 转向系统种类转向系统按动力来源可分为机械转向系统和动力转向系统;其中动力转向系统又分为电动助力转向系统和液压助力转向系统。机械转向系的能量来源是人力,所有传力件都是机械的,由转向操纵机构(方向盘)、转向器、转向传动机构三大部分组成。电动助力转向系统通过电机驱动转向器或转向管柱,实现转向助力。液压助力转向系统动力来源于发动机,以液压泵对液压油实现驱动,进而实现转向助力。3 方案选择3.1 系统组成转向系由转向盘、转向管柱、转向传动轴、转向器总成等组成。3.2 转向盘转向盘一般采用 3~4 根轮辐、骨架为镁铝合金,根据总布置、造型要求选取转向盘直液压助力转向系统设计计算的般方法3.3 转向管柱与传动轴由于转向管柱与转向器的输入轴不在同一轴线上,故在转向管柱下端及转向传动轴两端的联接方式均采用万向节。3.4 转向器本车选用齿轮齿条转向器带横拉杆总成,转向器侧面输入,两端输出,且位于前轴前方,前置梯形(见图 1)。4 转向系统的匹配选型设计所需参数如表 1。4.1 转向器的设计选型⑴ 动力油缸作用力动力油缸作用力 F 的大小由所需的转向力矩决定,根据动力油缸到转向轮的传递梯形尺寸,及静态原地转向时的阻力矩 Mr,可计算得 F。静态原地转向阻力矩 Mr—般采用半经验公式、雷索夫公式、塔布莱克公式、经验公式,4 个数值取算数平均值。半经验公式:雷索夫公式:塔布莱克公式:其中轮胎接地面积经验公式:⑵ 动力油缸内径 D动力油缸内径根据下式进行计算:⑶ 动力转向器选型根据计算所得动力油缸作用力 F 和动力油缸内径 D,参照供应商数据,选用合适转向器4.2 转向泵的设计选型油泵工作流量的选取根据转向盘的最大瞬时转速计算,先计算出满足转向盘最大转速所需要的理论流量 Q0,并格局供应商提供的内泄漏量 Q2 然后再计算出实际所需流量。取转向盘的最大转速 n=1.25r/s,计算转向盘最大转速所需要的理...
