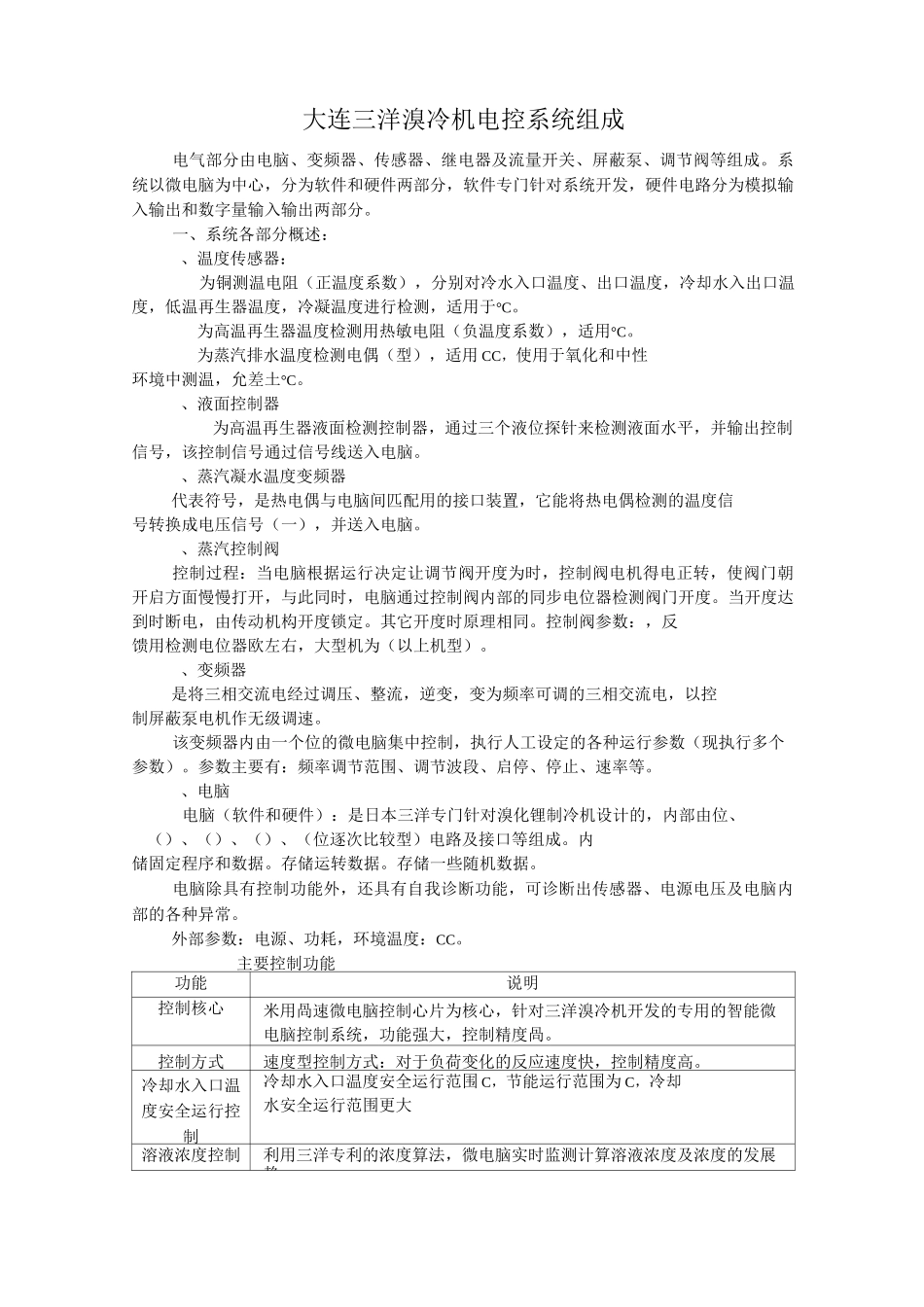

大连三洋溴冷机电控系统组成电气部分由电脑、变频器、传感器、继电器及流量开关、屏蔽泵、调节阀等组成。系统以微电脑为中心,分为软件和硬件两部分,软件专门针对系统开发,硬件电路分为模拟输入输出和数字量输入输出两部分。一、系统各部分概述:、温度传感器:为铜测温电阻(正温度系数),分别对冷水入口温度、出口温度,冷却水入出口温度,低温再生器温度,冷凝温度进行检测,适用于°C。为高温再生器温度检测用热敏电阻(负温度系数),适用°C。为蒸汽排水温度检测电偶(型),适用 CC,使用于氧化和中性环境中测温,允差土°C。、液面控制器为高温再生器液面检测控制器,通过三个液位探针来检测液面水平,并输出控制信号,该控制信号通过信号线送入电脑。、蒸汽凝水温度变频器代表符号,是热电偶与电脑间匹配用的接口装置,它能将热电偶检测的温度信号转换成电压信号(一),并送入电脑。、蒸汽控制阀控制过程:当电脑根据运行决定让调节阀开度为时,控制阀电机得电正转,使阀门朝开启方面慢慢打开,与此同时,电脑通过控制阀内部的同步电位器检测阀门开度。当开度达到时断电,由传动机构开度锁定。其它开度时原理相同。控制阀参数:,反馈用检测电位器欧左右,大型机为(以上机型)。、变频器是将三相交流电经过调压、整流,逆变,变为频率可调的三相交流电,以控制屏蔽泵电机作无级调速。该变频器内由一个位的微电脑集中控制,执行人工设定的各种运行参数(现执行多个参数)。参数主要有:频率调节范围、调节波段、启停、停止、速率等。、电脑电脑(软件和硬件):是日本三洋专门针对溴化锂制冷机设计的,内部由位、()、()、()、(位逐次比较型)电路及接口等组成。内储固定程序和数据。存储运转数据。存储一些随机数据。电脑除具有控制功能外,还具有自我诊断功能,可诊断出传感器、电源电压及电脑内部的各种异常。外部参数:电源、功耗,环境温度:CC。主要控制功能功能说明控制核心米用咼速微电脑控制心片为核心,针对三洋溴冷机开发的专用的智能微电脑控制系统,功能强大,控制精度咼。控制方式速度型控制方式:对于负荷变化的反应速度快,控制精度高。冷却水入口温度安全运行控制冷却水入口温度安全运行范围 C,节能运行范围为 C,冷却水安全运行范围更大溶液浓度控制利用三洋专利的浓度算法,微电脑实时监测计算溶液浓度及浓度的发展趋(自动防结晶)势,实时性地自动调整控制其相应的能源消耗量,并调整溶液泵的频率改变...
