水电站电气设备安装工程施工组织设计方案

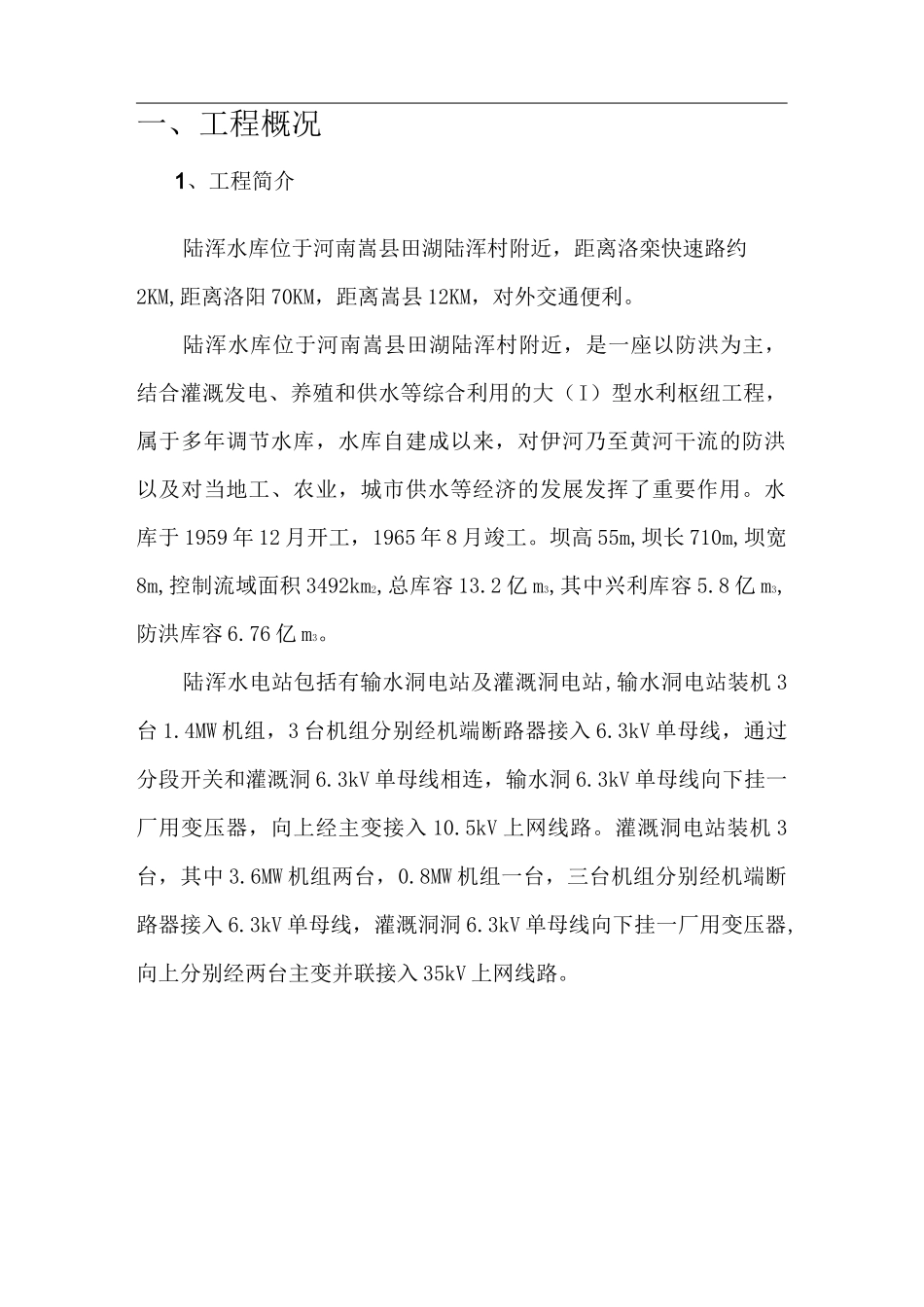

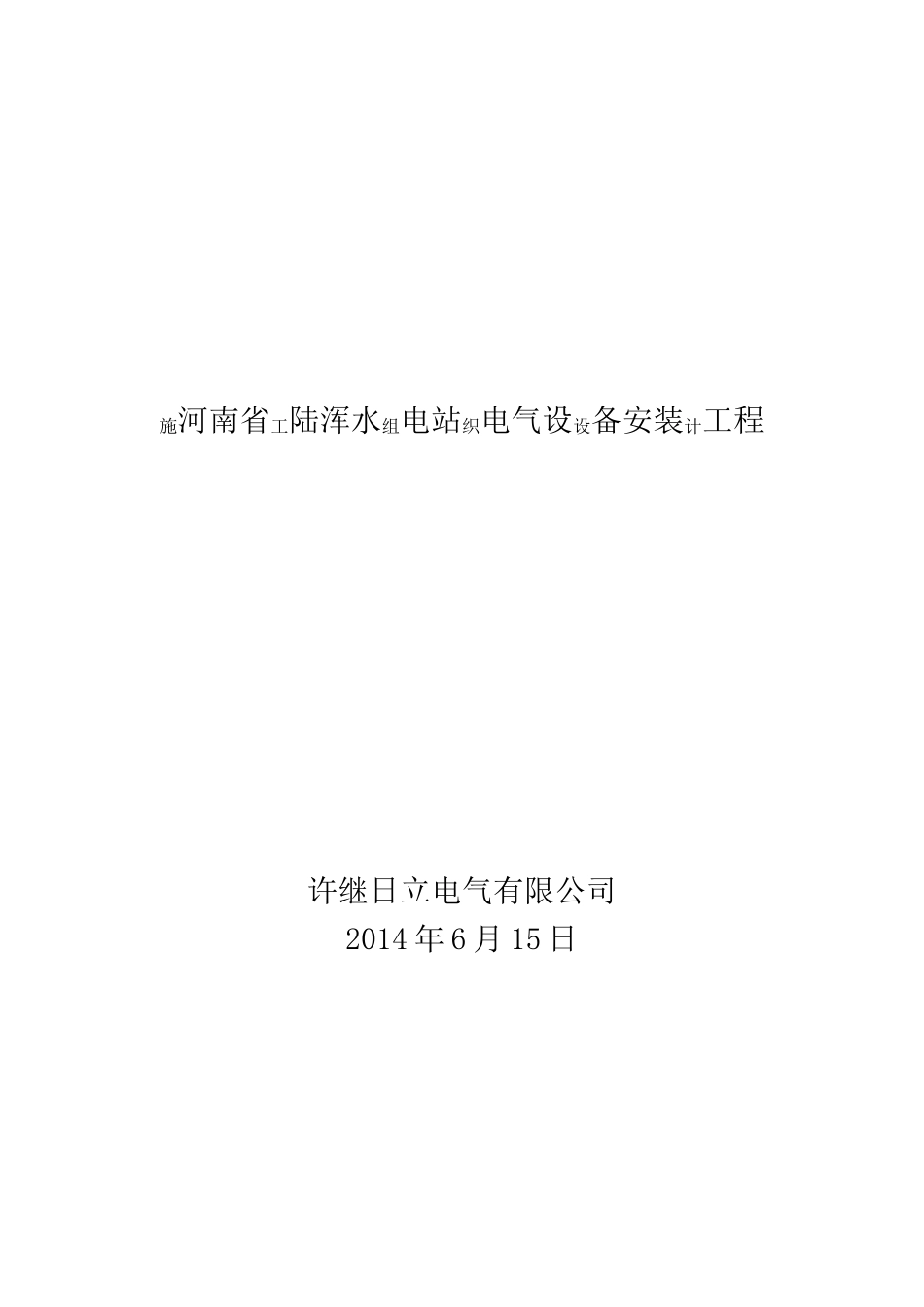

施河南省工陆浑水组电站织电气设设备安装计工程许继日立电气有限公司2014 年 6 月 15 日一、工程概况1、工程简介陆浑水库位于河南嵩县田湖陆浑村附近，距离洛栾快速路约2KM,距离洛阳 70KM，距离嵩县 12KM，对外交通便利。陆浑水库位于河南嵩县田湖陆浑村附近，是一座以防洪为主，结合灌溉发电、养殖和供水等综合利用的大（I）型水利枢纽工程，属于多年调节水库，水库自建成以来，对伊河乃至黄河干流的防洪以及对当地工、农业，城市供水等经济的发展发挥了重要作用。水库于 1959 年 12 月开工，1965 年 8 月竣工。坝高 55m,坝长 710m,坝宽8m,控制流域面积 3492km2,总库容 13.2 亿 m3,其中兴利库容 5.8 亿 m3,防洪库容 6.76 亿 m3。陆浑水电站包括有输水洞电站及灌溉洞电站,输水洞电站装机 3台 1.4MW 机组，3 台机组分别经机端断路器接入 6.3kV 单母线，通过分段开关和灌溉洞 6.3kV 单母线相连，输水洞 6.3kV 单母线向下挂一厂用变压器，向上经主变接入 10.5kV 上网线路。灌溉洞电站装机 3台，其中 3.6MW 机组两台，0.8MW 机组一台，三台机组分别经机端断路器接入 6.3kV 单母线，灌溉洞洞 6.3kV 单母线向下挂一厂用变压器,向上分别经两台主变并联接入 35kV 上网线路。灌溉洞电站和输水洞电站的相对位置示意图见图 1-1。水2、水文气象伊河流域属于温带大陆性季风气候，其多年平均降雨量为 791mm,多年平均蒸发量为 1135.4mm。因受季风环流影响，流域内降雨量随季节变化大。冬春季受西伯利亚和新疆高压的控制，本流域内多西北风，寒冷少雨，降雨量一般只占全年的 11%；夏季受太平洋高压推动的东南风带来的大量水蒸气，因受山脉阻挡而上升产生降水，夏季炎热多雨降雨量占全年的 55.7%。伊河流域内降水量从下游向上游呈上升趋势，中下游为 674.6mm，上游多年平均降水量为 865mm。伊河流域暴雨移动的方向，从西南向东北为最多。受暴雨移动路径的影响伊河流域的暴雨中心多在栾川、嵩县一带，洛河上游洛南一带的暴雨中心也常常波及本流域。伊河属于以降雨为主要水源的河流，陆浑坝址以上多年平均降雨量为图 1-1 陆浑水库节点概化示意图787.2mm，且年际变化较大，降雨量最大的年份 1964 年为 1296mm，降雨量最小的年份 1986 年为 535mm，最大值是最小值的 2.42 倍。年降水量的大小直接影响年径流量。一年中流量的变化完全取决于四季雨量的变化。冬春雨雪稀少，河流流量主要依靠地下水补给，...
