HDS存储VSP用户维护手册

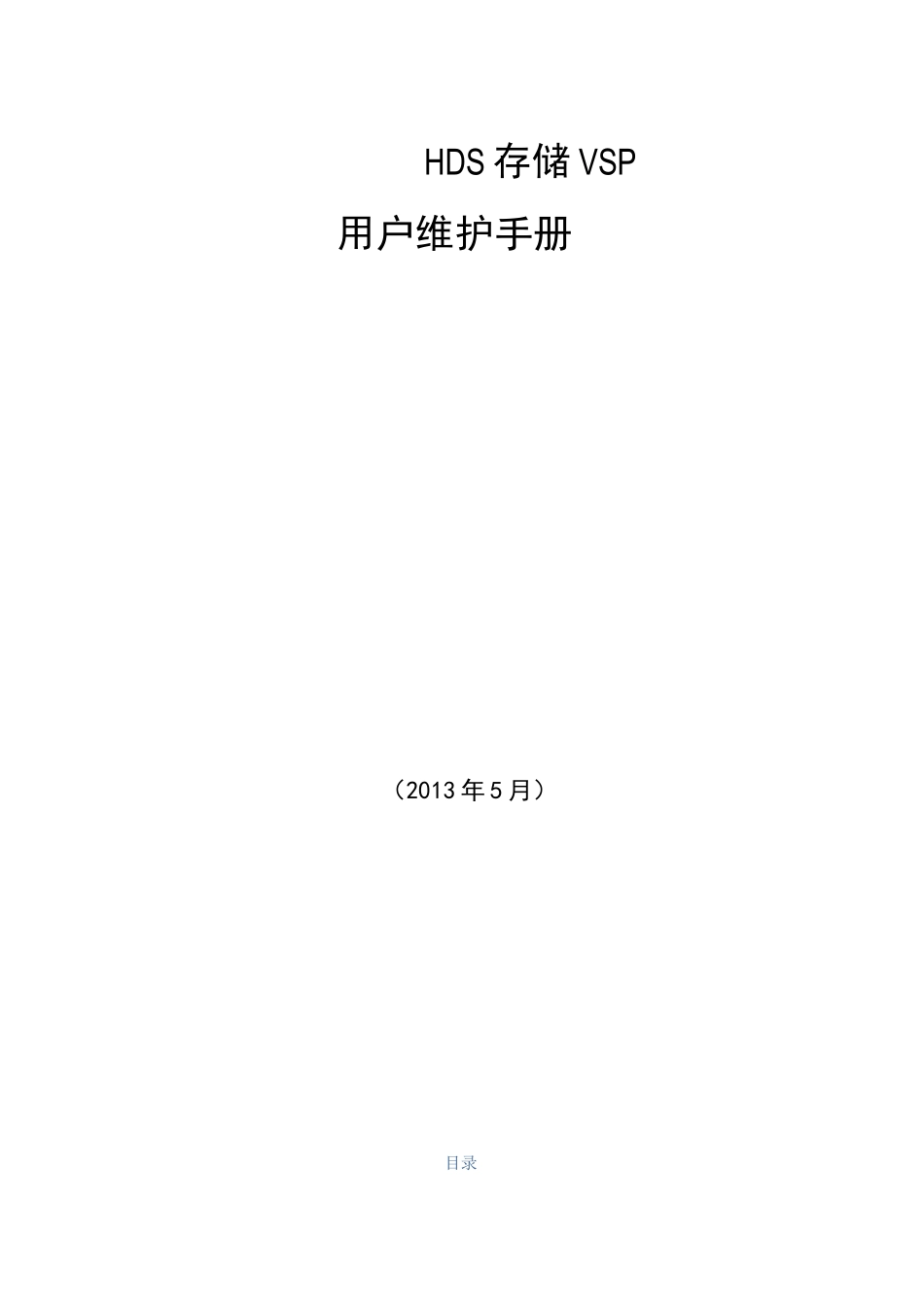

HDS存储VSP用户维护手册_第1页
1/25

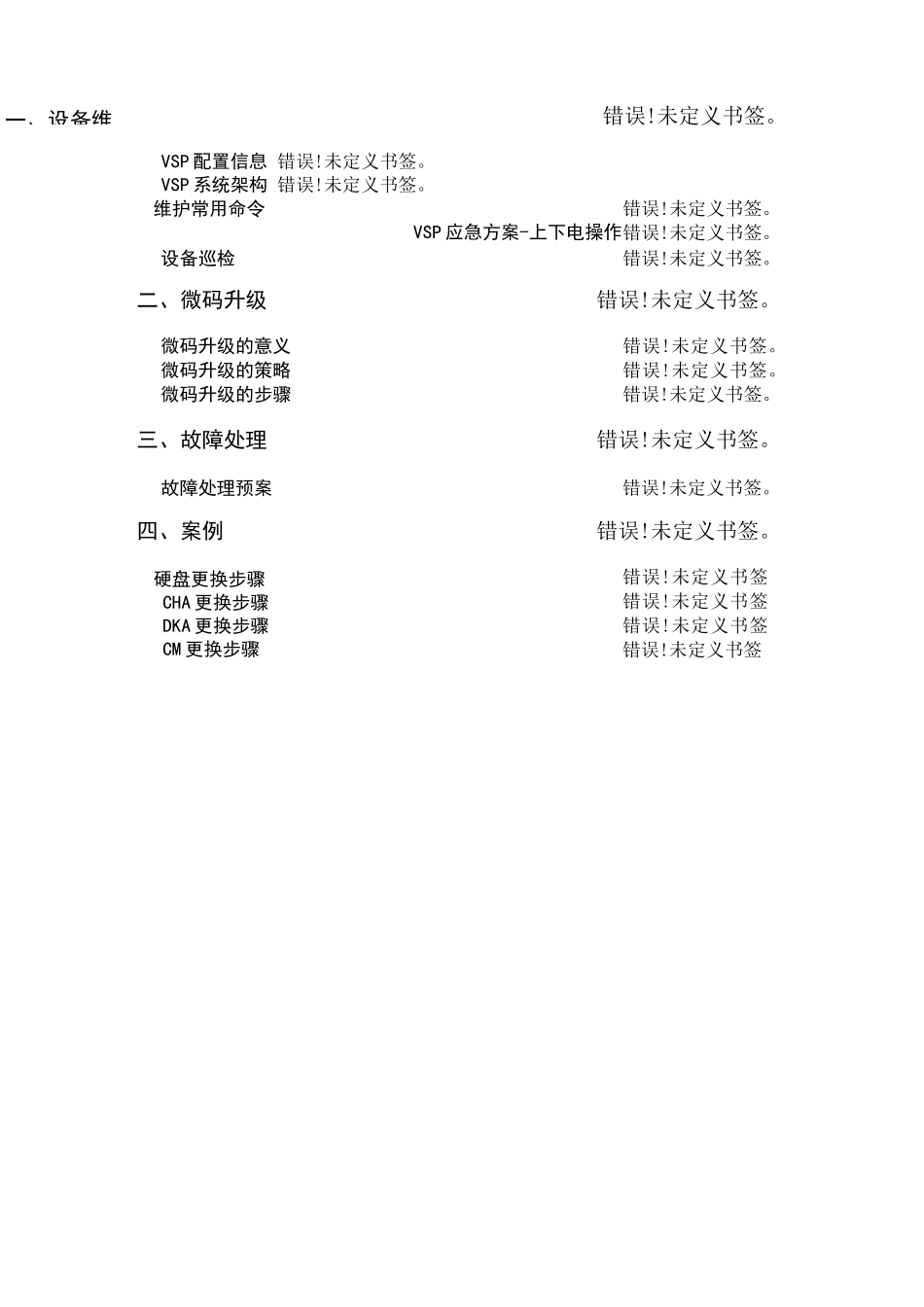

HDS存储VSP用户维护手册_第2页
2/25

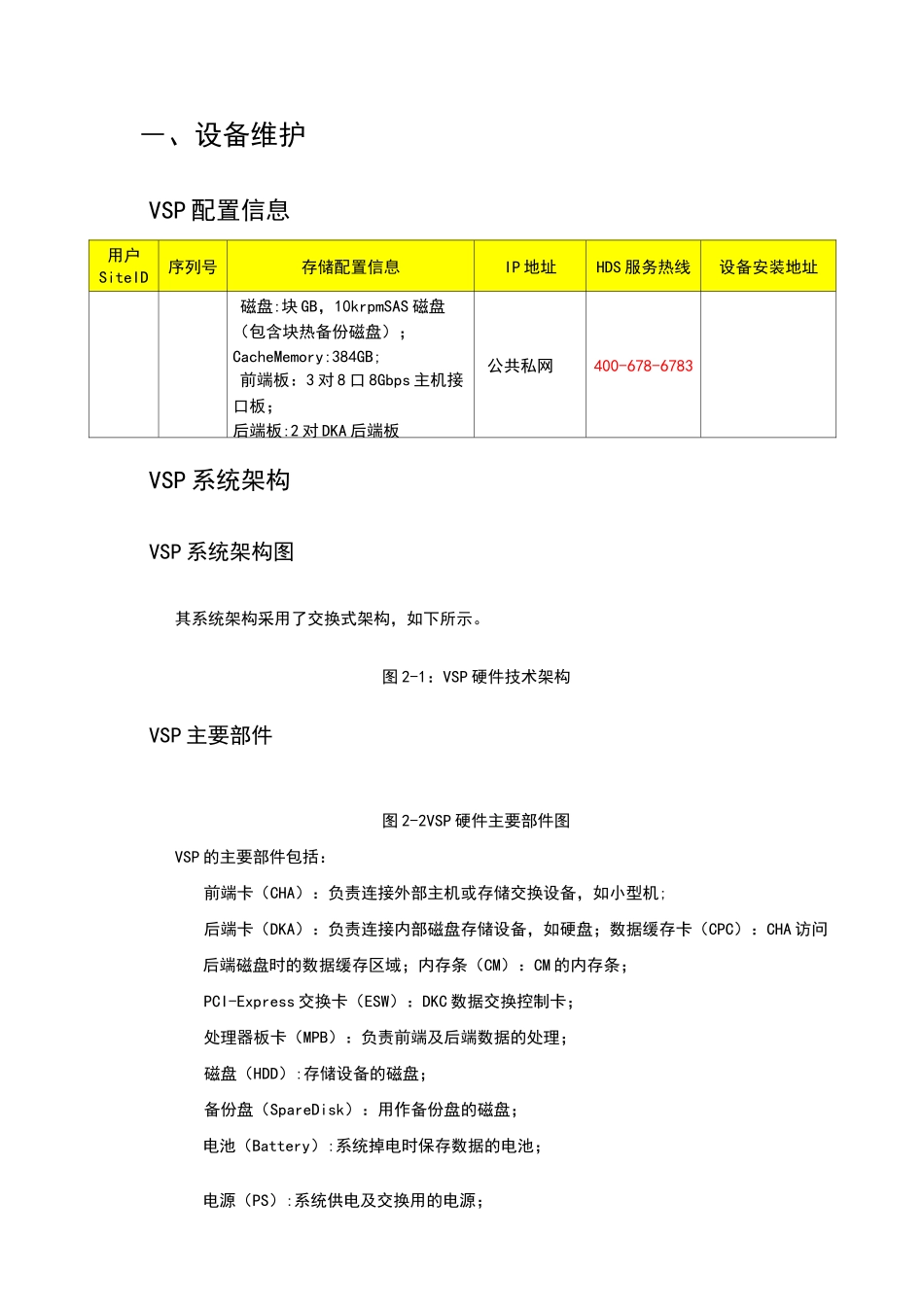

HDS存储VSP用户维护手册_第3页
3/25
HDS 存储 VSP用户维护手册(2013 年 5 月)目录一、设备维错误!未定义书签。VSP 配置信息VSP 系统架构错误!未定义书签。错误!未定义书签。维护常用命令VSP 应急方案-上下电操作错误!未定义书签。错误!未定义书签。设备巡检错误!未定义书签。二、微码升级错误!未定义书签。微码升级的意义微码升级的策略微码升级的步骤错误!未定义书签。错误!未定义书签。错误!未定义书签。三、故障处理错误!未定义书签。故障处理预案错误!未定义书签。四、案例错误!未定义书签。硬盘更换步骤CHA 更换步骤DKA 更换步骤CM 更换步骤错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签―、设备维护VSP 配置信息用户SiteID序列号存储配置信息IP 地址HDS 服务热线设备安装地址磁盘:块 GB,10krpmSAS 磁盘(包含块热备份磁盘);CacheMemory:384GB;前端板:3 对 8 口 8Gbps 主机接口板;后端板:2 对 DKA 后端板公共私网400-678-6783VSP 系统架构VSP 系统架构图其系统架构采用了交换式架构,如下所示。图 2-1:VSP 硬件技术架构VSP 主要部件图 2-2VSP 硬件主要部件图VSP 的主要部件包括:前端卡(CHA):负责连接外部主机或存储交换设备,如小型机;后端卡(DKA):负责连接内部磁盘存储设备,如硬盘;数据缓存卡(CPC):CHA 访问后端磁盘时的数据缓存区域;内存条(CM):CM 的内存条;PCI-Express 交换卡(ESW):DKC 数据交换控制卡;处理器板卡(MPB):负责前端及后端数据的处理;磁盘(HDD):存储设备的磁盘;备份盘(SpareDisk):用作备份盘的磁盘;电池(Battery):系统掉电时保存数据的电池;电源(PS):系统供电及交换用的电源;风扇(FAN):系统冷却用的风扇;控制台(SVP):系统配置和管理监控的控制台(一台笔记本电脑);线缆(Cable):连接存储内部和外部各部件间的电缆;光纤接头(SFP):光纤转换接头;VSP 存储的磁盘分布图VSP 的磁盘分布按照如下进行标识:HDDxyz_dd其中:xy 二 Cabinet(盘柜);z 二 HDUnumber(磁盘笼编号)dd=HDDnumber(磁盘编号)图 2-3:VSP 磁盘位置图维护常用命令当盘机出现故障,如磁盘、控制卡、电源、内存、电池到出现异常时,会产生 SIM 信息,同时盘机会根据故障的严重程度,将 Message 或 Alarm 灯亮起。Message 灯亮时不影响系统使用,但应及时处理;Alarm 灯亮时将影响系统使用,应尽快处理。SVP 登录现场维护人员可以通过远程桌面登录 VSP 的存...
