楼板模板支撑布料机等效计算

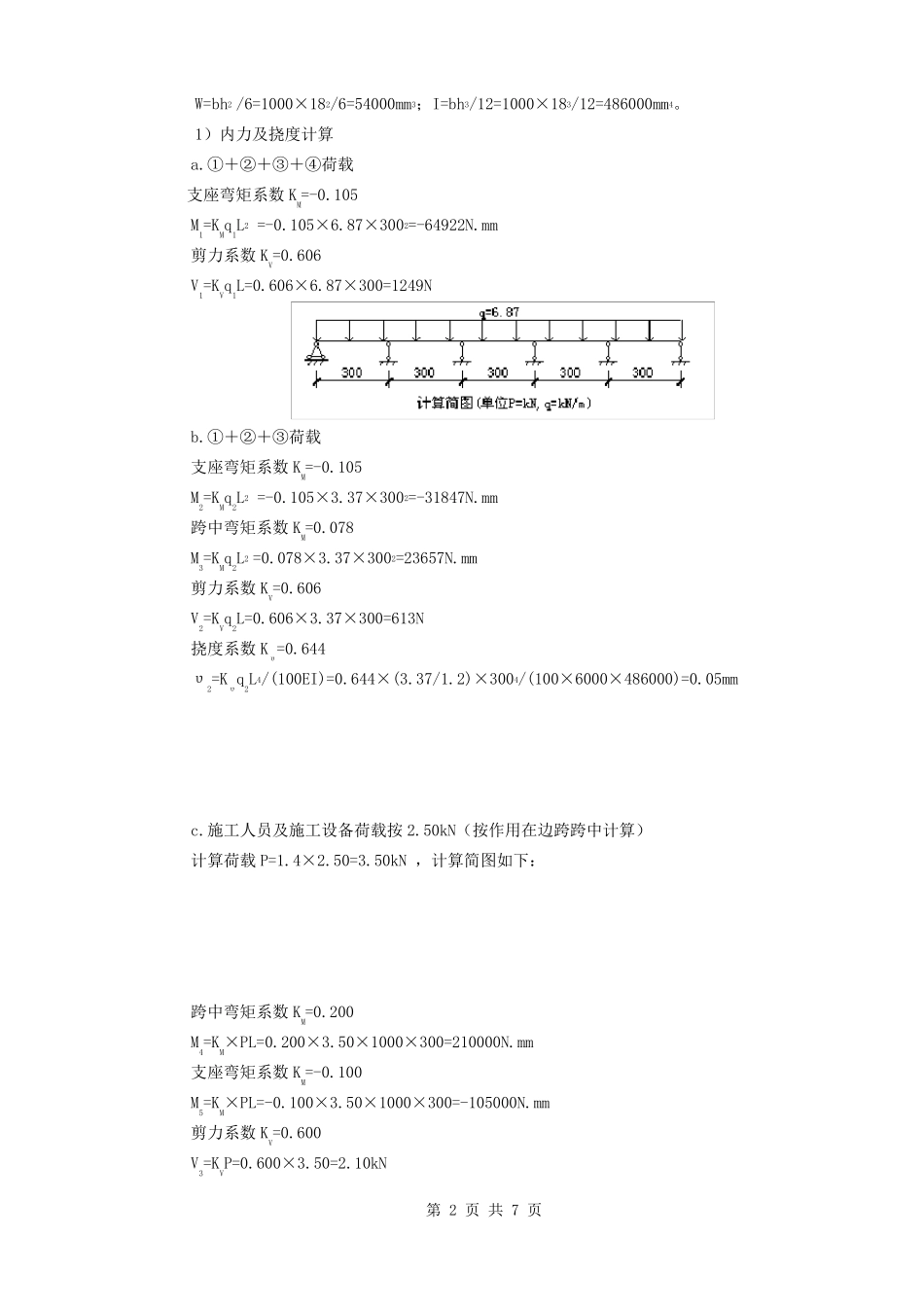

第 1 页 共 7 页 布 料 机 等 效 楼 面 模 板 支 撑 计 算 书 说 明 ： 布 料 机 整 机 重 量 1.65T， 支 承 面 积 约 8.06 ㎡ ,布 料 机 放 置 于 楼 板 模 板 上 时 ， 其 等 效受 力 约 相 当 于10cm 厚 钢 砼 板 浇 筑 时 的 受 力 状 况 。 布 料 机 的 基 座 传 力 部 分 尽 量 做 成 在8.06 ㎡（ 基 座 支 承 范 围 内 ） 内 均 匀 传 递 整 机 重 量 所 产 生 荷 载 的 状 况 。 1.计 算 参 数 结 构 板 厚100mm， 层 高6.20m, 结 构 表 面 考 虑 隐 蔽 ； 模 板 材 料 为 ： 夹 板 底 模 厚 度18mm；板 弹 性 模 量E=6000N/mm2,木 材 弹 性 模 量E=9000N/mm2,抗 弯 强 度fm=13.00N/mm2 ,顺 纹 抗 剪 强 度fv=1.40N/mm2.门 式 钢 管 脚 手 架 间 横 向 间 距 600mm, 门 式 钢 管 脚 手 架 架 间 纵 向 间 距 900mm， 门 式钢 管 脚 手 架 顶 可 调 底 座 调 节 螺 杆 伸 出 长 度 150mm。 2.楼 板 底 模 验 算 （ 1） 底 模 及 支 架 荷 载 计 算 荷 载 类 型 标 准 值 单 位 计 算 宽 度 (m) 板 厚 (m) 系 数 设 计 值 ① 底 模 自重 0.30 kN/m2 × 1.0 × 1.2 = 0.36 kN/m ②砼 自重 24.00 kN/m3 × 1.0 × 0.10 × 1.2 = 2.88 kN/m ③钢 筋荷 载 1.10 kN/m3 × 1.0 × 0.10 × 1.2 = 0.13 kN/m ④施工人员及 施工设 备荷 载 2.50 kN/m2 × 1.0 × 1.4 = 3.50 kN/m 底 模 和支 架 承 载 力 计 算 组合① ＋②＋③＋④ q1 = 6.87 kN/m 底 模 和龙骨挠度 验 算 计 算 组合(① ＋②＋③) q2 = 3.37 kN/m （ 2） 楼 板 底 模 板 验 算 第 一层 龙骨间 距 L=300mm,计 算 跨数 5 跨。 底 模 厚 度 18mm,板 模 宽 度 1000mm； 第 2 页 共 7 页 W=bh2 /6=1000×182/6=54000mm3；I=bh3/12=1000×183/12=486000mm4。 1）内力及挠度计算 a.①＋②＋③＋④荷载 支座弯矩系数 KM=-0.105 M1=KMq1L2 =-0.105×6.87×3002=-64922N.mm 剪力系数 KV=0.606 V1=KVq1L=0.606×6.87×300=1249N b.①＋②＋③荷载 支座弯矩系数 KM=-0.105 M2=KMq2L2 =-0.105...
