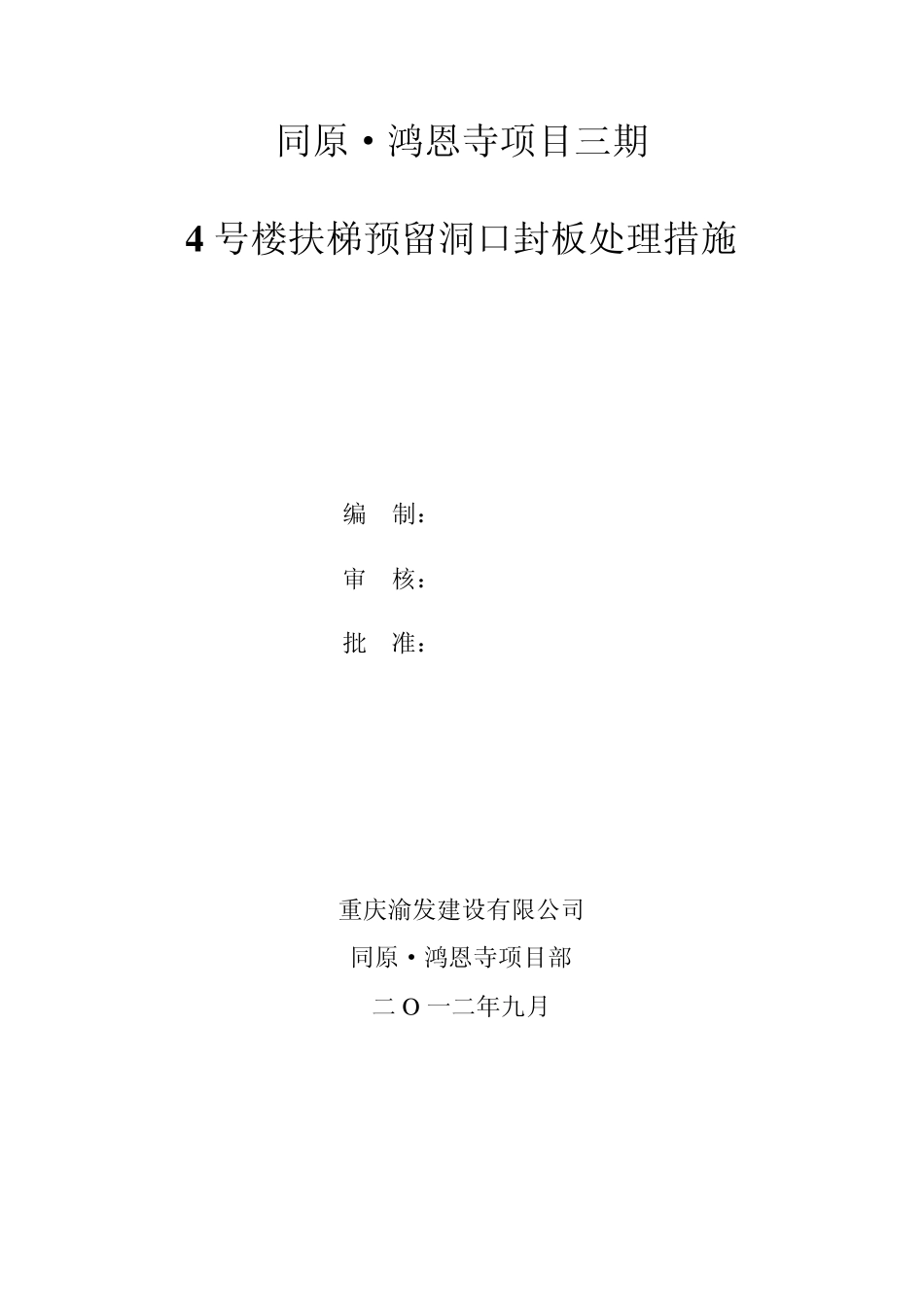

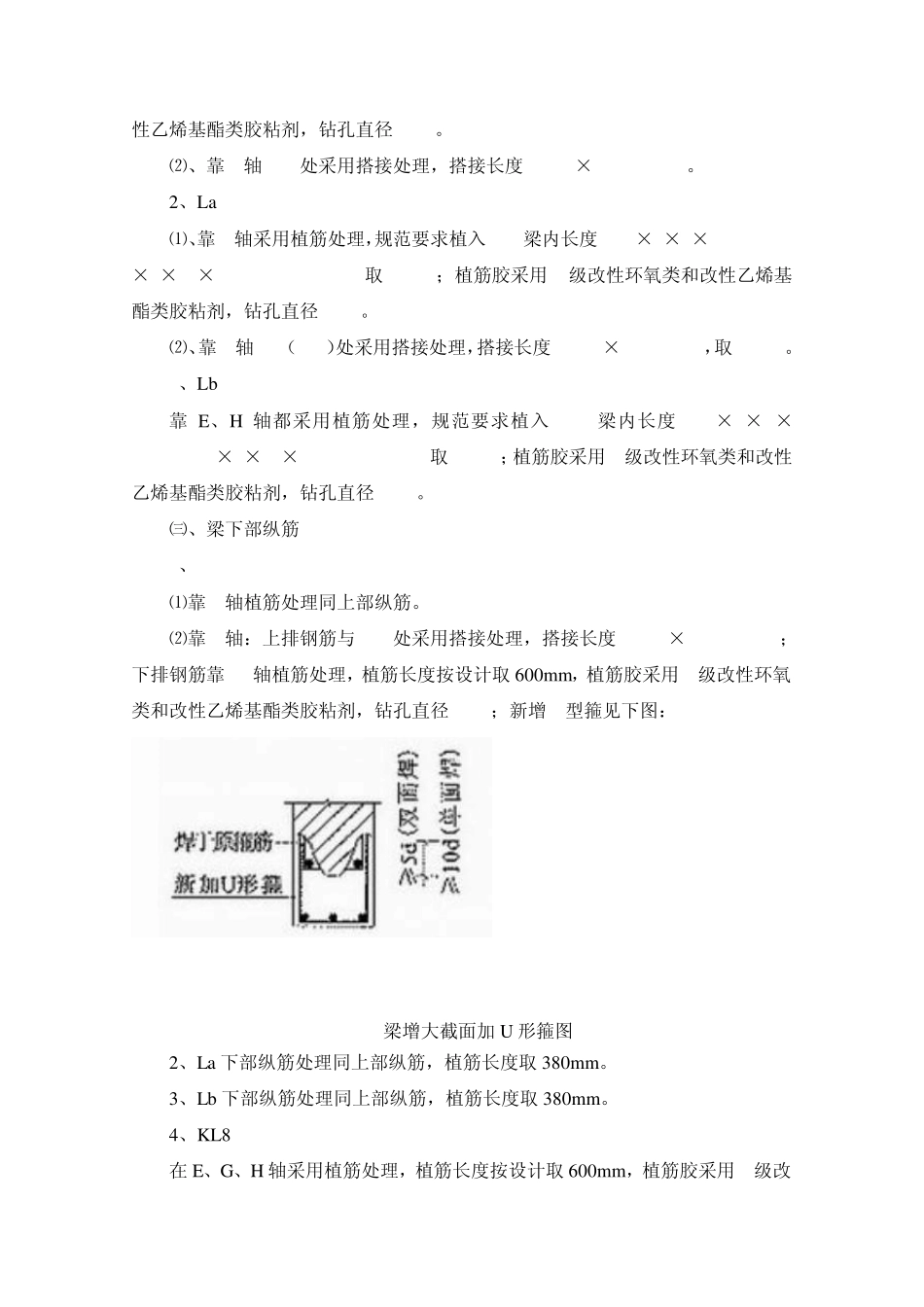

同原·鸿恩寺项目三期 4 号楼扶梯预留洞口封板处理措施 编 制: 审 核: 批 准: 重庆渝发建设有限公司 同原·鸿恩寺项目部 二 O 一二年九月 一、 工程概况 4 号楼位于江北区红石路南侧,建筑面积32205㎡,层数:23/-4F,建筑高度:126.00m,±0.000= 258.300m。基础为独立基坑和伐板基础,结构类型为全现浇框架核心筒,抗震等级:核心筒二级、框架三级。 8~9/E~H轴在负一层(-5.500m)、一层(-0.500m)、二层(-5.900m)位置为扶梯预留孔洞,后建筑方案调整,设计扶梯位置变化,此前预留洞口设计要求作现浇混凝土梁板封闭,具体见附图1、2。 二、 编制依据 1、同原·鸿恩寺项目三期 4号楼结构施工图纸; 2、《建筑工程施工质量验收统一标准》GB 50300-2001 3、《混凝土结构工程施工质量验收规范》GB50204-2002(2011版) 4、《混凝土结构工程施工规范》GB50666-2011 5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 6、《建筑施工模板安全技术规范》JGJ 162-2008 7、混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1 8、《混凝土结构加固设计规范》GB50367-2006 9、《建筑施工高处作业安全技术规范》(JGJ80-91) 10、《建筑施工安全检查标准》JGJ59—2011 三、梁板处理措施 根据设计图纸和《混凝土结构加固设计规范》,KLa、KL8、L15 采用增大截面和植筋增加纵向钢筋的混合加固处理办法,La 和板采用植筋加固处理办法。 ㈠、混凝土剔打 1、增大截面的梁底部全部剔打,KLa、KL8砼剔打见附图3 中图一,L15 砼剔打见附图3 中图二,La 上部砼剔打见附图3 中图一。 2、已浇砼梁板与新增梁板的竖向接触面混凝土按施工缝要求剔打。 ㈡、梁上部纵筋 1、KLa ⑴、靠 8轴采用植筋处理,规范要求植入 C60柱内长度=0.2×a×d×fy/fbd=0.2×1.1×25×360/4=495mm,按设计要求取 600mm;植筋胶采用 A级改性环氧类和改性乙烯基酯类胶粘剂,钻孔直径31mm。 ⑵、靠9轴XL1处采用搭接处理,搭接长度L=1.6×35d=1400mm。 2、La ⑴、靠8轴采用植筋处理,规范要求植入 C30梁内长度=0.2×a×d×fy/fbd=0.2×1×14×360/3.4=296.5mm,取 310mm;植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂,钻孔直径18mm。 ⑵、靠9轴L27(L25)处采用搭接处理,搭接长度L=1.6×35d=784mm,取 800mm。 3、Lb 靠E、H 轴都采用植筋处理,规范要求植入 C30梁内长度=0.2×a×d×fy/fbd=0.2×1×16...
