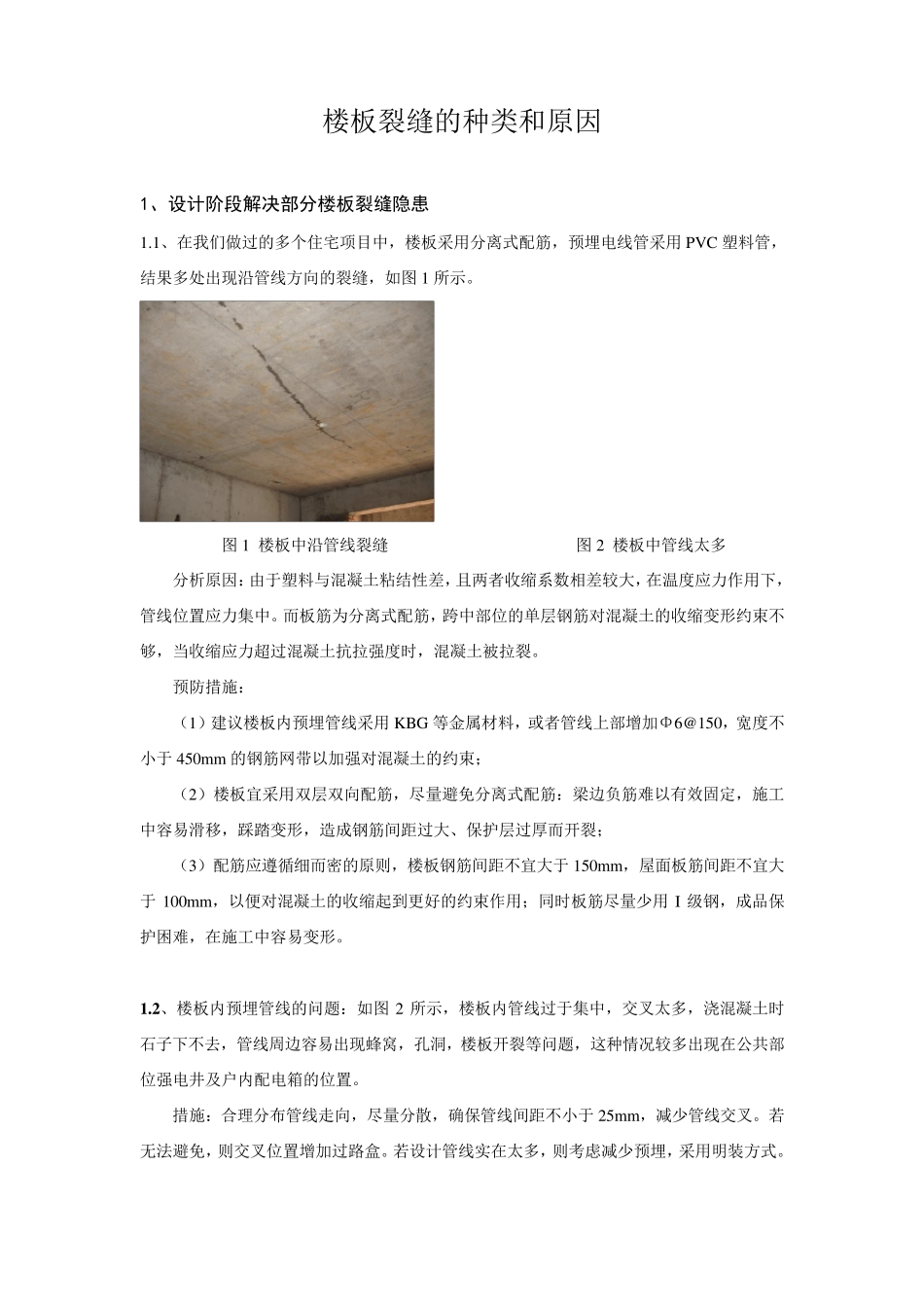

楼板裂缝的种类和原因_第1页
1/6

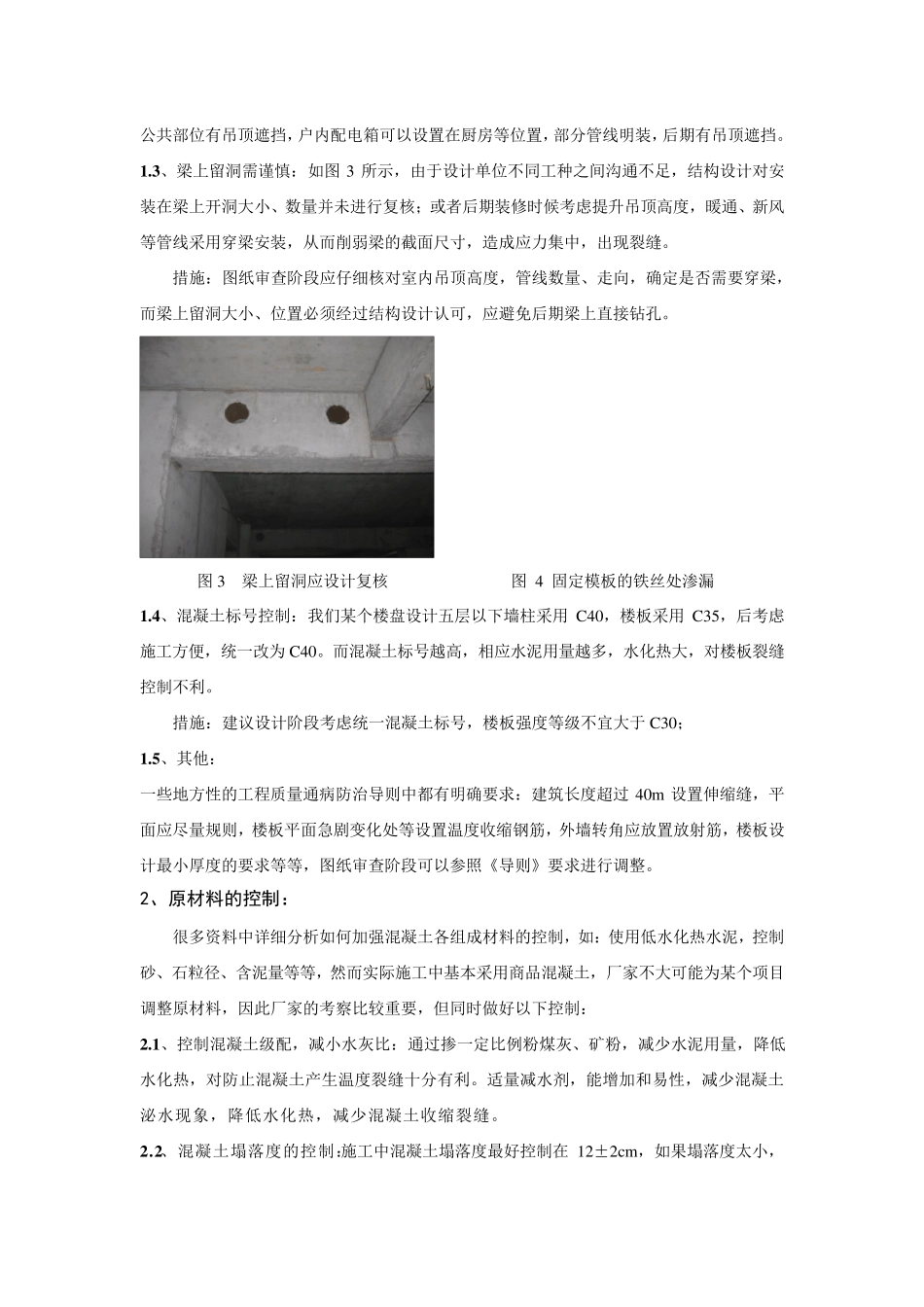

楼板裂缝的种类和原因_第2页
2/6

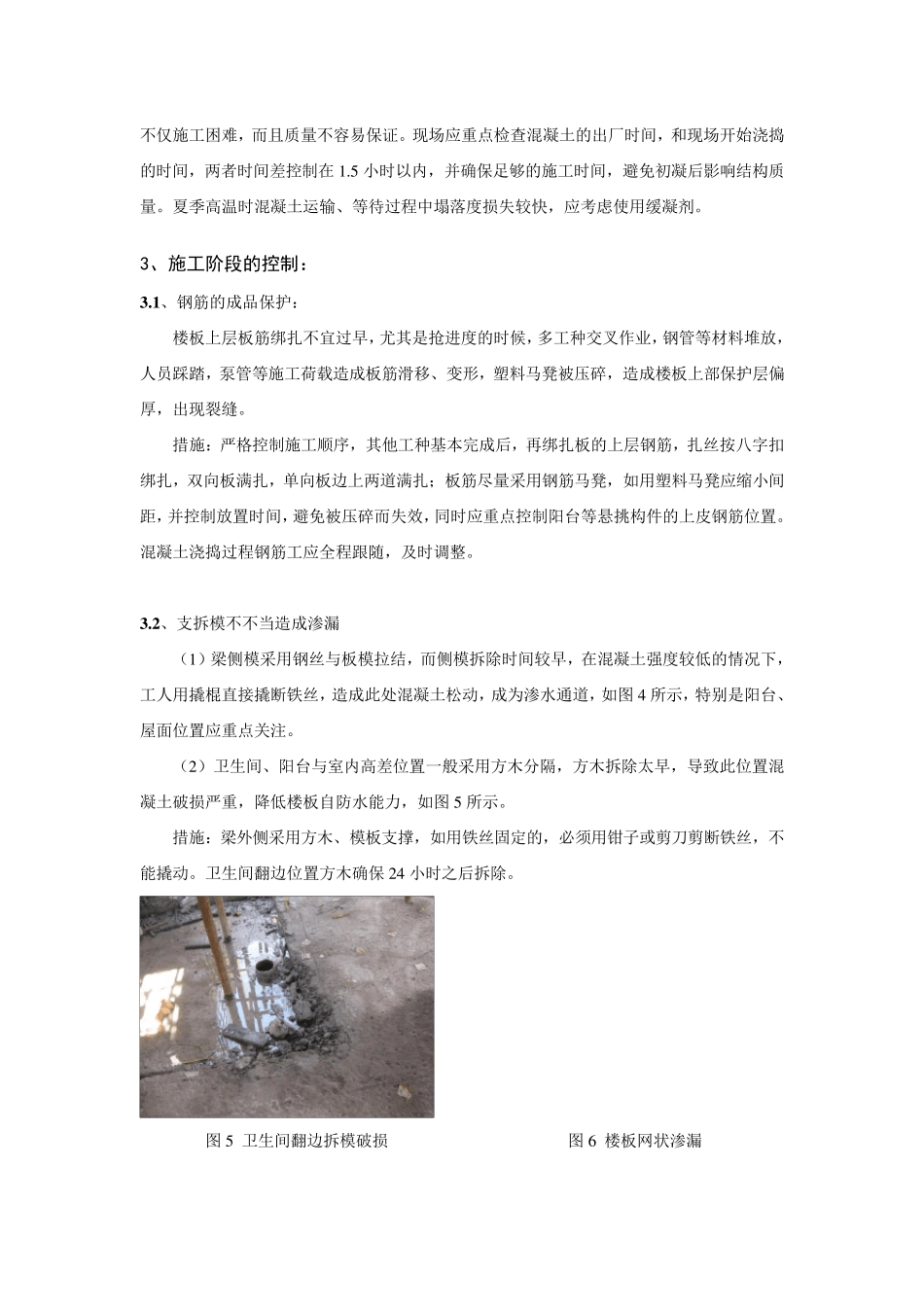

楼板裂缝的种类和原因_第3页
3/6
楼板裂缝的种类和原因 1、设计阶段解决部分楼板裂缝隐患 1.1、在我们做过的多个住宅项目中,楼板采用分离式配筋,预埋电线管采用PVC 塑料管,结果多处出现沿管线方向的裂缝,如图1 所示。 图1 楼板中沿管线裂缝 图2 楼板中管线太多 分析原因:由于塑料与混凝土粘结性差,且两者收缩系数相差较大,在温度应力作用下,管线位置应力集中。而板筋为分离式配筋,跨中部位的单层钢筋对混凝土的收缩变形约束不够,当收缩应力超过混凝土抗拉强度时,混凝土被拉裂。 预防措施: (1)建议楼板内预埋管线采用KBG 等金属材料,或者管线上部增加Φ6@150,宽度不小于450mm 的钢筋网带以加强对混凝土的约束; (2)楼板宜采用双层双向配筋,尽量避免分离式配筋:梁边负筋难以有效固定,施工中容易滑移,踩踏变形,造成钢筋间距过大、保护层过厚而开裂; (3)配筋应遵循细而密的原则,楼板钢筋间距不宜大于150mm,屋面板筋间距不宜大于100mm,以便对混凝土的收缩起到更好的约束作用;同时板筋尽量少用I 级钢,成品保护困难,在施工中容易变形。 1 .2 、楼板内预埋管线的问题:如图2 所示,楼板内管线过于集中,交叉太多,浇混凝土时石子下不去,管线周边容易出现蜂窝,孔洞,楼板开裂等问题,这种情况较多出现在公共部位强电井及户内配电箱的位置。 措施:合理分布管线走向,尽量分散,确保管线间距不小于25mm,减少管线交叉。若无法避免,则交叉位置增加过路盒。若设计管线实在太多,则考虑减少预埋,采用明装方式。公共部位有吊顶遮挡,户内配电箱可以设置在厨房等位置,部分管线明装,后期有吊顶遮挡。 1 .3 、梁上留洞需谨慎:如图 3 所示,由于设计单位不同工种之间沟通不足,结构设计对安装在梁上开洞大小、数量并未进行复核;或者后期装修时候考虑提升吊顶高度,暖通、新风等管线采用穿梁安装,从而削弱梁的截面尺寸,造成应力集中,出现裂缝。 措施:图纸审查阶段应仔细核对室内吊顶高度,管线数量、走向,确定是否需要穿梁,而梁上留洞大小、位置必须经过结构设计认可,应避免后期梁上直接钻孔。 图 3 梁上留洞应设计复核 图 4 固定模板的铁丝处渗漏 1 .4 、混凝土标号控制:我们某个楼盘设计五层以下墙柱采用 C40,楼板采用 C35,后考虑施工方便,统一改为C40。而混凝土标号越高,相应水泥用量越多,水化热大,对楼板裂缝控制不利。 措施:建议设计阶段考虑统一混凝土标号,楼板强度等级不宜大于 C30; 1 .5...
