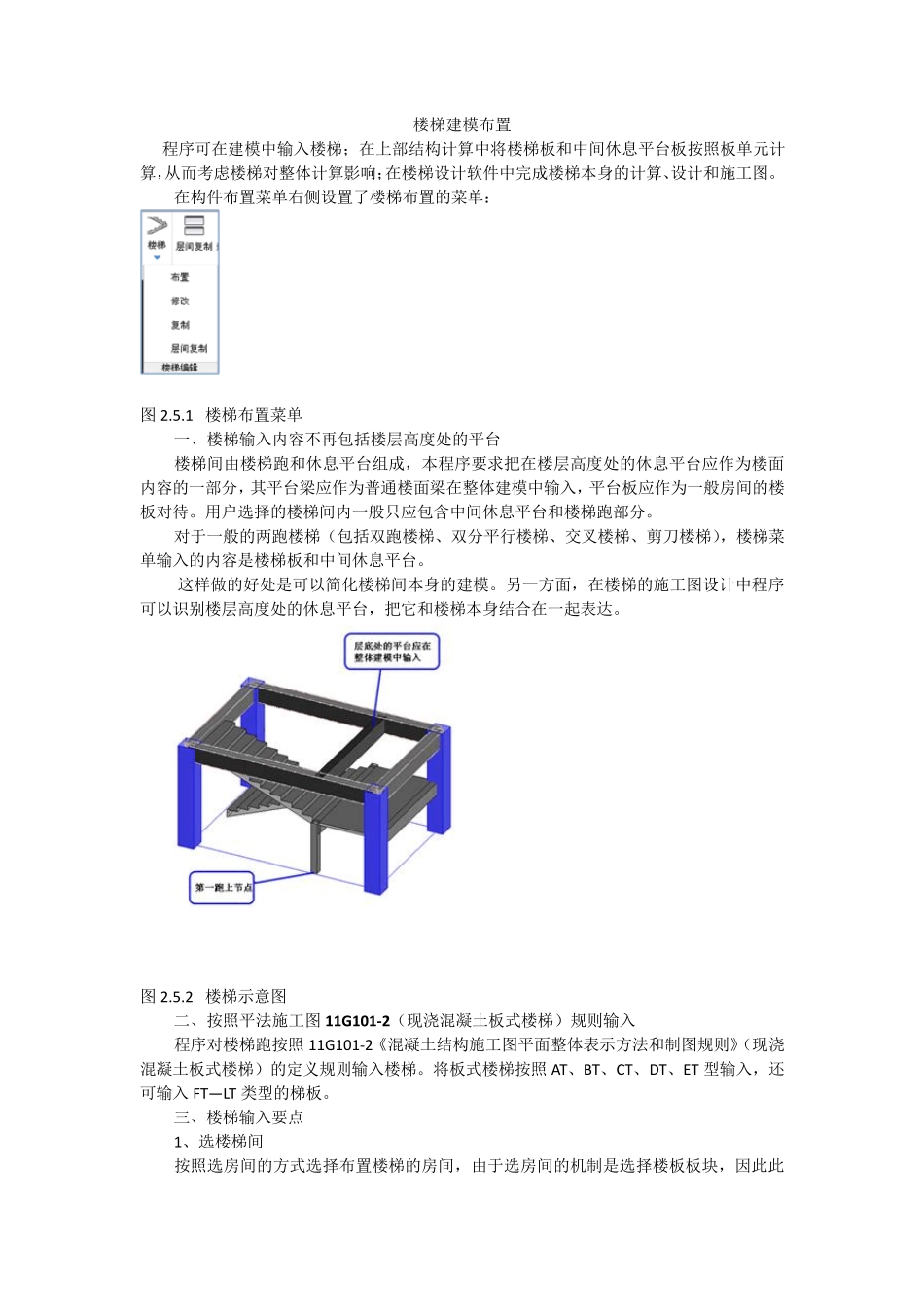

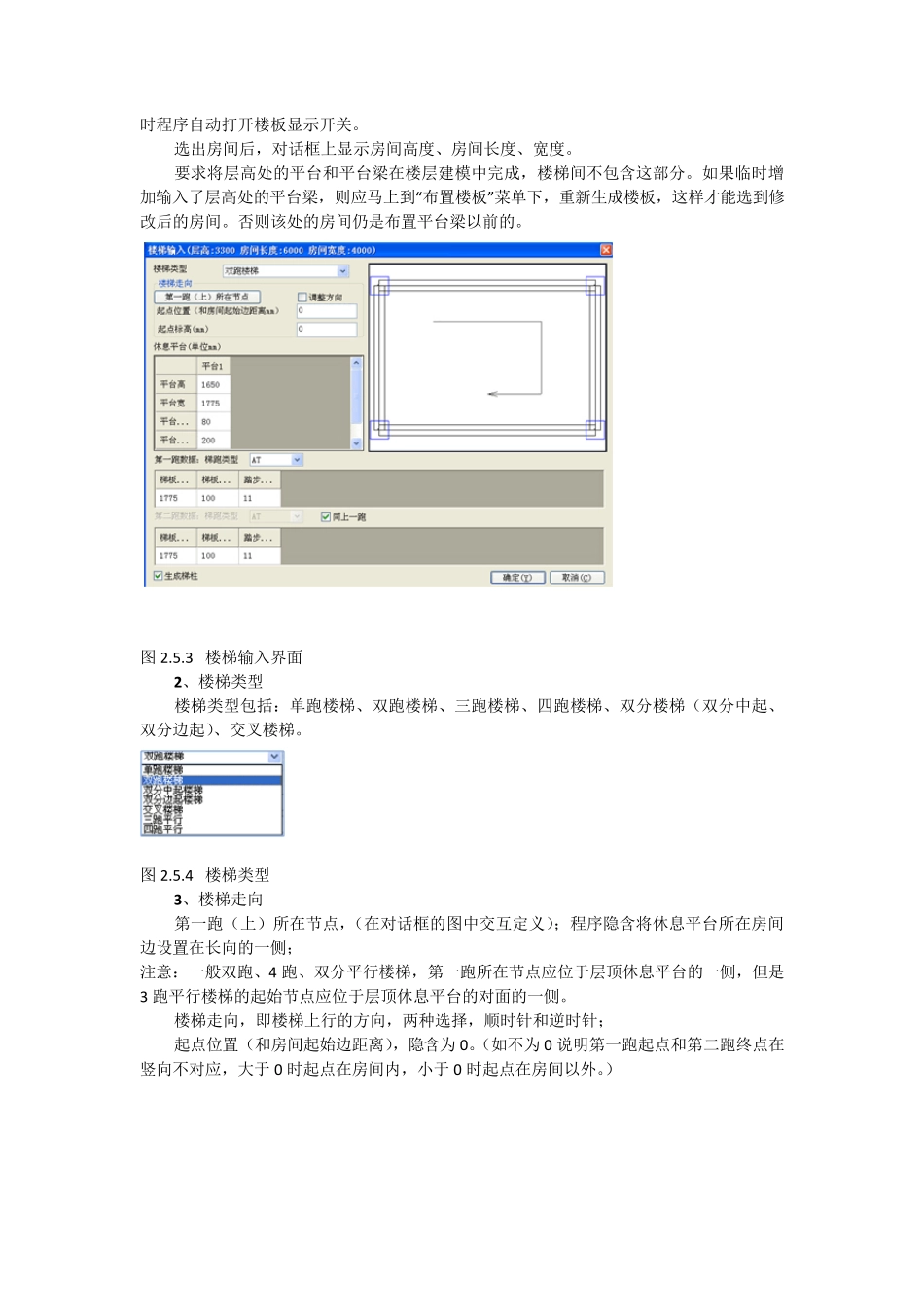

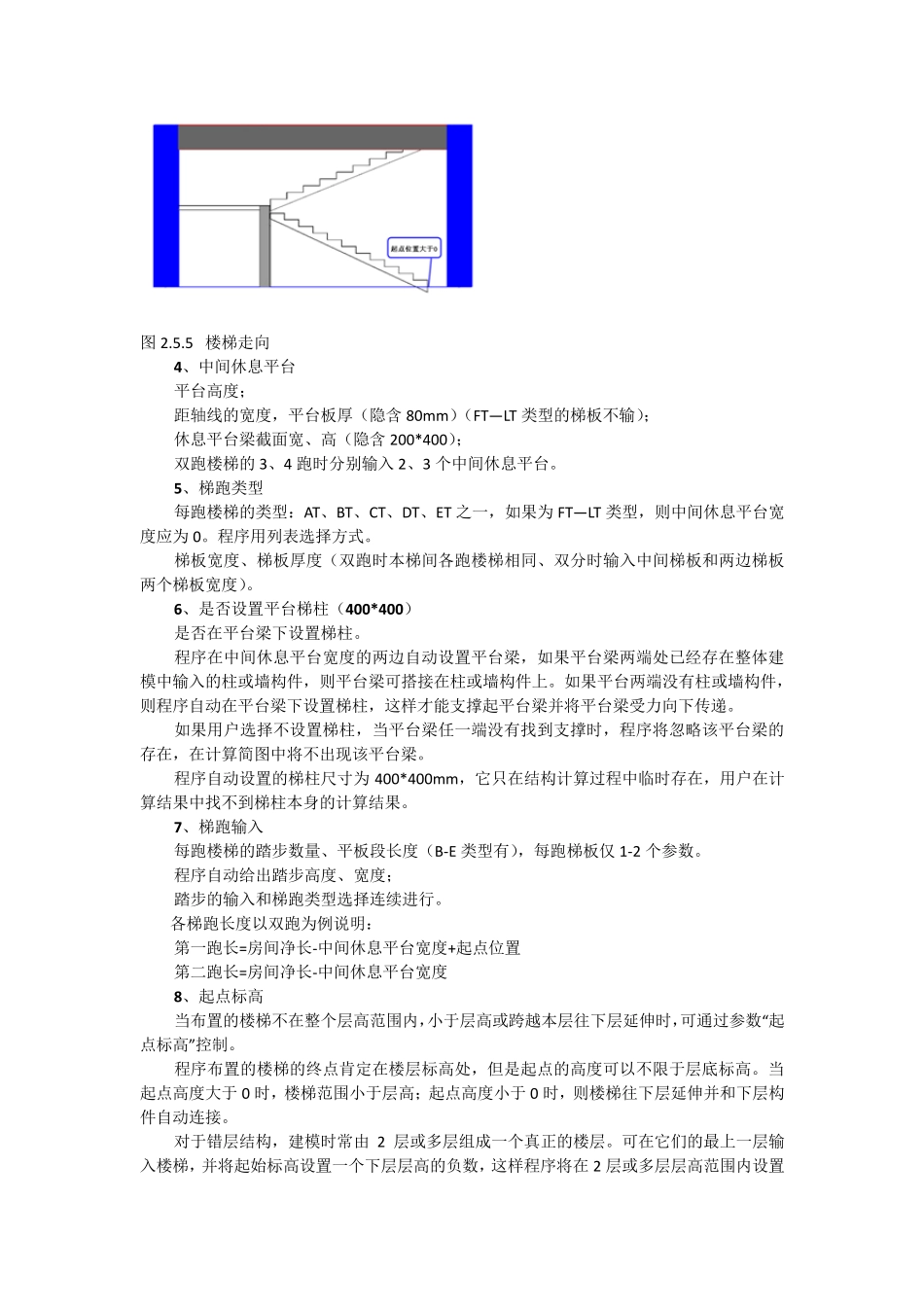

楼梯建模布置 程序可在建模中输入楼梯;在上部结构计算中将楼梯板和中间休息平台板按照板单元计算,从而考虑楼梯对整体计算影响;在楼梯设计软件中完成楼梯本身的计算、设计和施工图。 在构件布置菜单右侧设置了楼梯布置的菜单: 图 2.5.1 楼梯布置菜单 一、楼梯输入内容不再包括楼层高度处的平台 楼梯间由楼梯跑和休息平台组成,本程序要求把在楼层高度处的休息平台应作为楼面内容的一部分,其平台梁应作为普通楼面梁在整体建模中输入,平台板应作为一般房间的楼板对待。用户选择的楼梯间内一般只应包含中间休息平台和楼梯跑部分。 对于一般的两跑楼梯(包括双跑楼梯、双分平行楼梯、交叉楼梯、剪刀楼梯),楼梯菜单输入的内容是楼梯板和中间休息平台。 这样做的好处是可以简化楼梯间本身的建模。另一方面,在楼梯的施工图设计中程序可以识别楼层高度处的休息平台,把它和楼梯本身结合在一起表达。 图 2.5.2 楼梯示意图 二、按照平法施工图 11G101-2(现浇混凝土板式楼梯)规则输入 程序对楼梯跑按照11G101-2《混凝土结构施工图平面整体表示方法和制图规则》(现浇混凝土板式楼梯)的定义规则输入楼梯。将板式楼梯按照AT、BT、CT、DT、ET 型输入,还可输入FT— LT 类型的梯板。 三、楼梯输入要点 1、选楼梯间 按照选房间的方式选择布置楼梯的房间,由于选房间的机制是选择楼板板块,因此此时程序自动打开楼板显示开关。 选出房间后,对话框上显示房间高度、房间长度、宽度。 要求将层高处的平台和平台梁在楼层建模中完成,楼梯间不包含这部分。如果临时增加输入了层高处的平台梁,则应马上到“布置楼板”菜单下,重新生成楼板,这样才能选到修改后的房间。否则该处的房间仍是布置平台梁以前的。 图 2.5.3 楼梯输入界面 2、楼梯类型 楼梯类型包括:单跑楼梯、双跑楼梯、三跑楼梯、四跑楼梯、双分楼梯(双分中起、双分边起)、交叉楼梯。 图 2.5.4 楼梯类型 3、楼梯走向 第一跑(上)所在节点,(在对话框的图中交互定义);程序隐含将休息平台所在房间边设置在长向的一侧; 注意:一般双跑、4 跑、双分平行楼梯,第一跑所在节点应位于层顶休息平台的一侧,但是3 跑平行楼梯的起始节点应位于层顶休息平台的对面的一侧。 楼梯走向,即楼梯上行的方向,两种选择,顺时针和逆时针; 起点位置(和房间起始边距离),隐含为 0。(如不为 0 说明第一跑起点和第二跑终点在竖向不对应,大于 0 时起点在房间内,...
