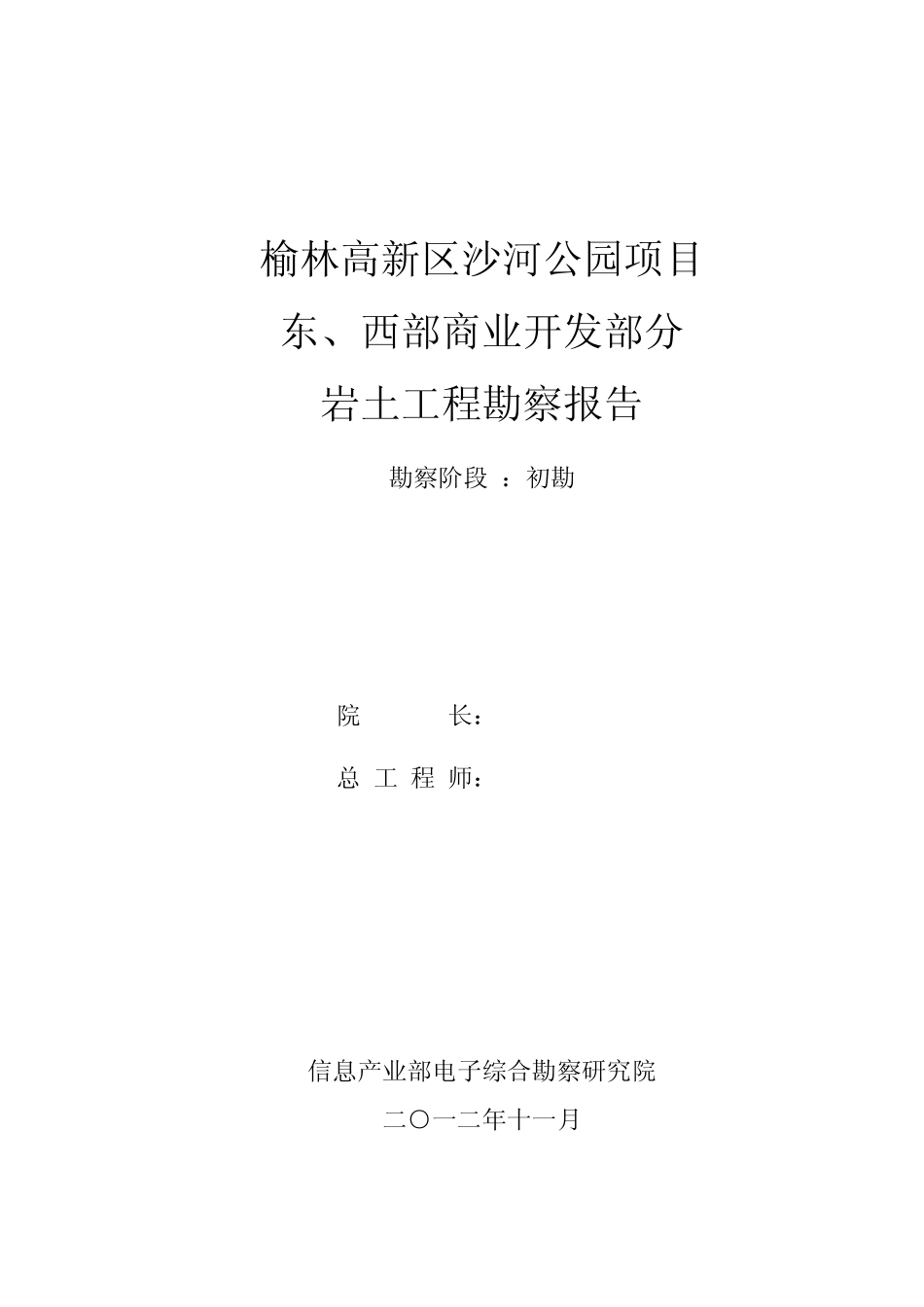

榆林高新区沙河公园项目 东、西部商业开发部分 岩土工程勘察报告 勘察阶段 ：初勘 院 长： 总 工 程 师： 信息产业部电子综合勘察研究院 二○一二年十一月 榆林高新区沙河公园项目东、西部商业开发部分岩土工程勘察报告 信息产业部电子综合勘察研究院 I 附录图表 编号 名称 张数 附录编号 1 建（构）筑物地基岩土工程勘察任务书 2 1 2 勘察点主要数据一览表 4 2-1～2-8 3 勘探点平面位置图 1 3 4 工程地质剖面图（含图例） 57 4-0～4-57 5 柱状图 4 5-1～5-4 6 土工试验成果报告表 42 6-1～6-42 7 水质分析报告 2 7 8 土壤腐蚀性分析报告 2 8 9 波速测试成果报告 4 9-1～9-3 10 标准贯分层统计表 8 10-1～10-26 榆林高新区沙河公园项目东、西部商业开发部分土工程勘察报告 信息产业部电子综合勘察研究院 - 1 - 1 前言 1 .1 工程概况 受榆林市高新技术开发区管委会的委托，我院承担了其拟建的榆林高新区沙河公园项目东、西部商业开发部分初勘阶段的岩土工程勘察工作。本工程由建筑总平面图及建（构）筑物地基岩土工程勘察任务书。 依据建筑总平面图和建（构）筑物地基岩土工程勘察任务书，拟建建筑有关技术参数详见表 1。 表 1 拟建建筑有关技术参数表 建（构）筑 物名称 地上 层数 （层） 高度 （m ） 结构 类型 室外设计标高 （m ） 对差异 沉降敏 感程度 预计 基础 形式 基础埋 置深度 （m ） 基底荷载 标准组合值 备注 管理用房1 1 3.0 框架 ±0.00 敏感 独立基础+防水板 -2.0 约 1500kN 埋置深度是相对于室内标高 管理用房2 1 3.0 框架 ±0.00 敏感 -2.0 约 1500kN 景观柱 5 15.0 框架 ±0.00 敏感 筏板基础 -3.0 约 120kPa 建筑物 1 1 3.0 框架 ±0.00 敏感 独立基础+防水板 -2.0 约 1500kN 建筑物 2 1 3.0 框架 ±0.00 敏感 -2.0 约 1500kN 建筑物 3 1 3.0 框架 ±0.00 敏感 -2.0 约 1500kN 挡土墙 1 2.0～5.0 重力式 ±0.00 敏感 -3.0 约 100～200kPa 挡土墙 2 2.0～10.0 扶壁式 ±0.00 敏感 -3.0 约 100～280kPa 桥 1 敏感 桩（墩）基础 桥 2 敏感 服饰榆林 雕塑 8.0 钢筋混凝土 ±0.00 敏感 筏板基础 -3.0 约 100 kPa 歌舞榆林 雕塑 15.0 钢结构 ±0.00 敏感 筏板基础 -3.0 约 120 kPa 食味榆林 雕塑 8.0 钢...
