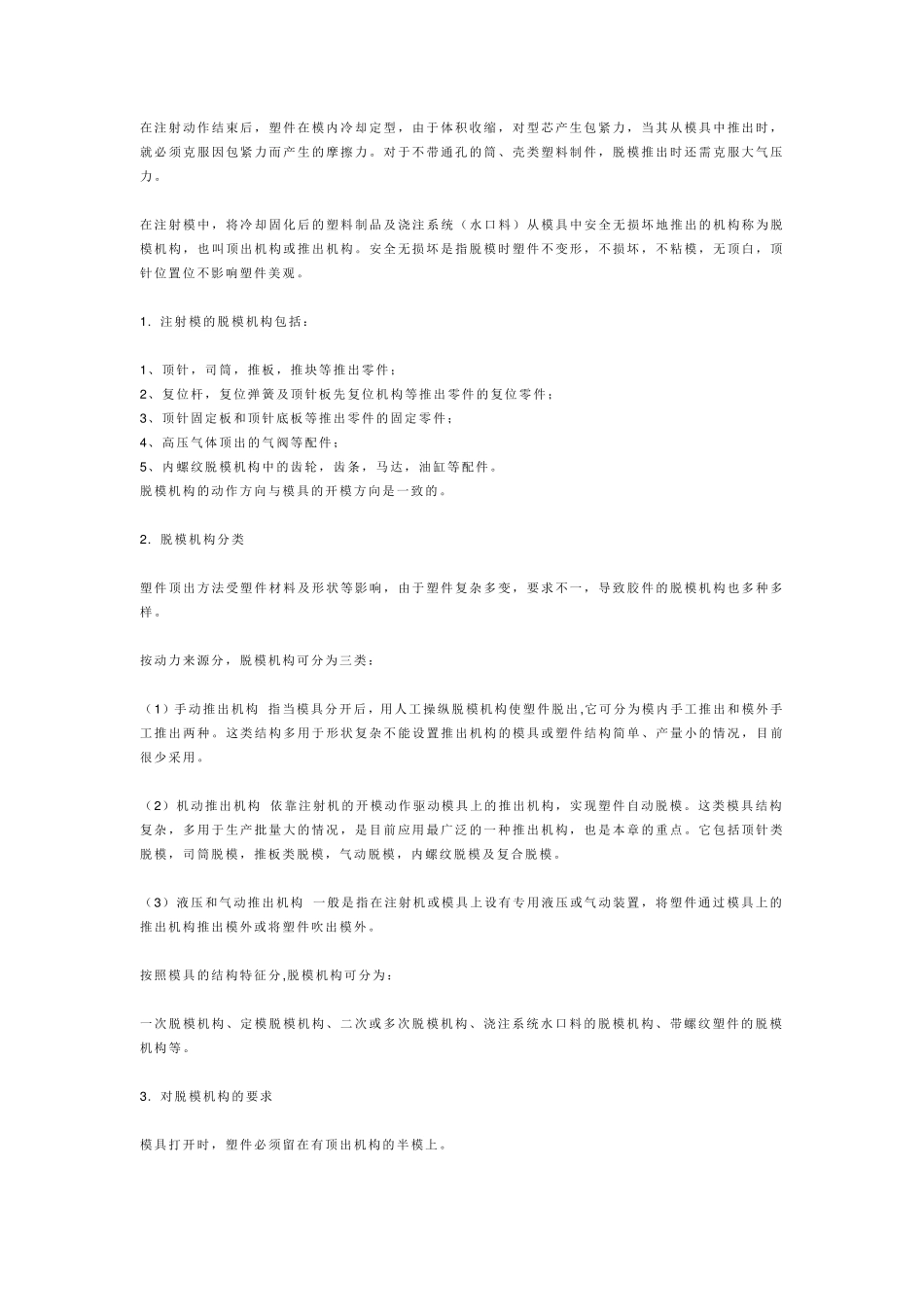

在注射动作结束后,塑件在模内冷却定型,由于体积收缩,对型芯产生包紧力,当其从模具中推出时,就必须克服因包紧力而产生的摩擦力。对于不带通孔的筒、壳类塑料制件,脱模推出时还需克服大气压力。 在注射模中,将冷却固化后的塑料 制品及浇注系统(水口料)从模具中安全无损坏地推出的机构称为脱模机构,也叫顶出机构或推出机构。安全无损坏是指脱模时塑件不变形,不损坏,不粘模,无顶白,顶针位置位不影响塑件美观。 1 . 注射模的脱模机构包括: 1 、顶针,司筒,推板,推块等推出零件; 2 、复位杆,复位弹簧及顶针板先复位机 构等推出零件的复位零件; 3 、顶针固定板和顶针底板等推出零件的固定零件; 4 、高压气体顶出的气阀等配件; 5 、内螺纹脱模机构中的齿轮,齿条,马达,油缸等配件。 脱模机构的动作方向与模具的开模方向是一致的。 2 . 脱模机构分类 塑件顶出方法受塑件材料及形状等影响,由于塑件复杂多变,要求不一,导致胶件的脱模机构也多种多样。 按动力来源分,脱模机构可分为三类: (1 )手动推出机构 指当模具分开后,用人工操纵脱模机构使塑件脱出,它可分为模内手工推出和模外手工推出两种。这类结构多用于形状复杂不能设置推出机构的模具或塑件结构简单、产量小的情况,目前很少采用。 (2 )机动推出机构 依靠注射机的开模动作驱动模具上的推出机构,实现塑件自动脱模。这类模具结构复杂,多用于生产批量大的情况,是目前应用最广泛的一种推出机构,也是本章的重点。它包括顶针类脱模,司筒脱模,推板类脱模,气动脱模,内螺纹脱模及复合脱模。 (3 )液压和气动推出机构 一般是指在注射机或模具上设有专用液压或气动装置,将塑件通过模具上的推出机构推出模外或将塑件吹出模外。 按照模具的结构特征分,脱模机构可分为: 一次脱模机构、定模脱模机构、二次或多次脱模机构、浇注系统水口料的脱模机构、带螺纹塑件的脱模机构等。 3 . 对脱模机构的要求 模具打开时,塑件必须留在有顶出机构的半模上。 由于注射机的推杆在安装后模的一侧,所以注射模的顶出机构一般在后模。这种模具结构简单,动作稳定可靠。(特殊情况也用倒推模,此时塑件开模后必须留在前模。 塑件粘前模的原因大致如下: 1、制品尺寸较大,形状如盒形,帽形或壳形,前模无进气装置,开模时前模型腔和制品间形成真空; 2、分型面设计不合理,塑件对前模的粘附力大于对后模的沾附力; 3、前模型腔抛光不够,或...
