模具交付程序

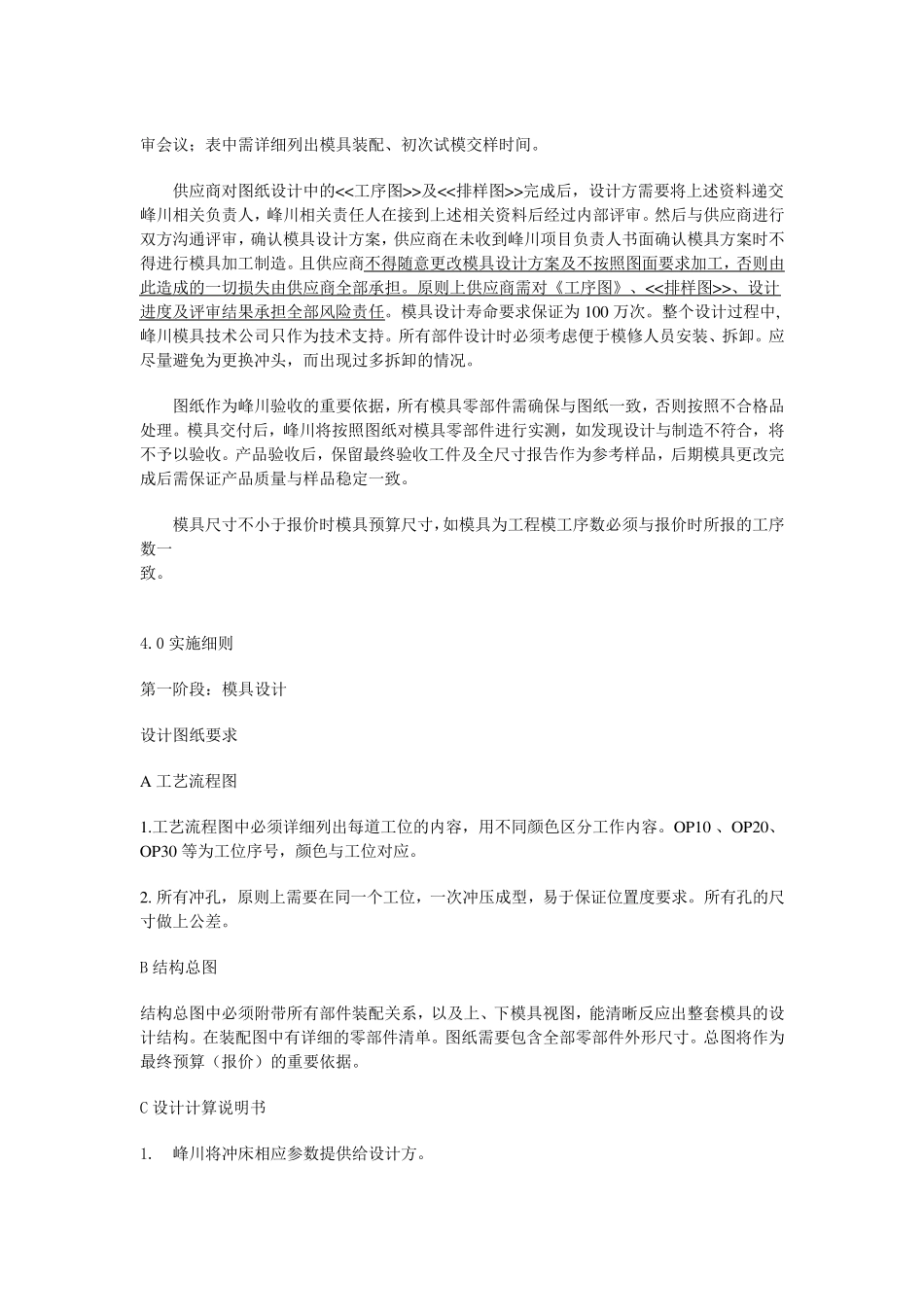

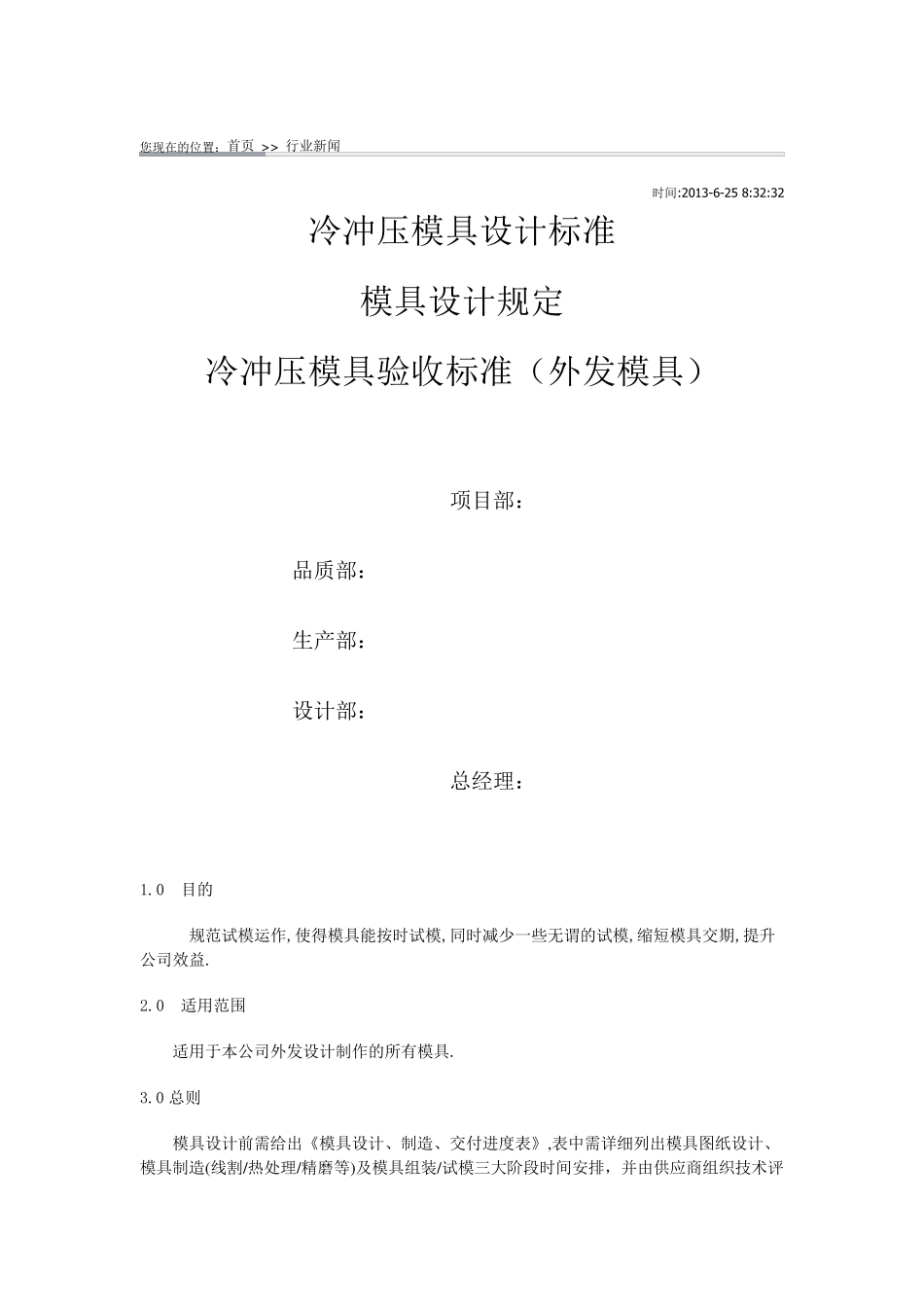

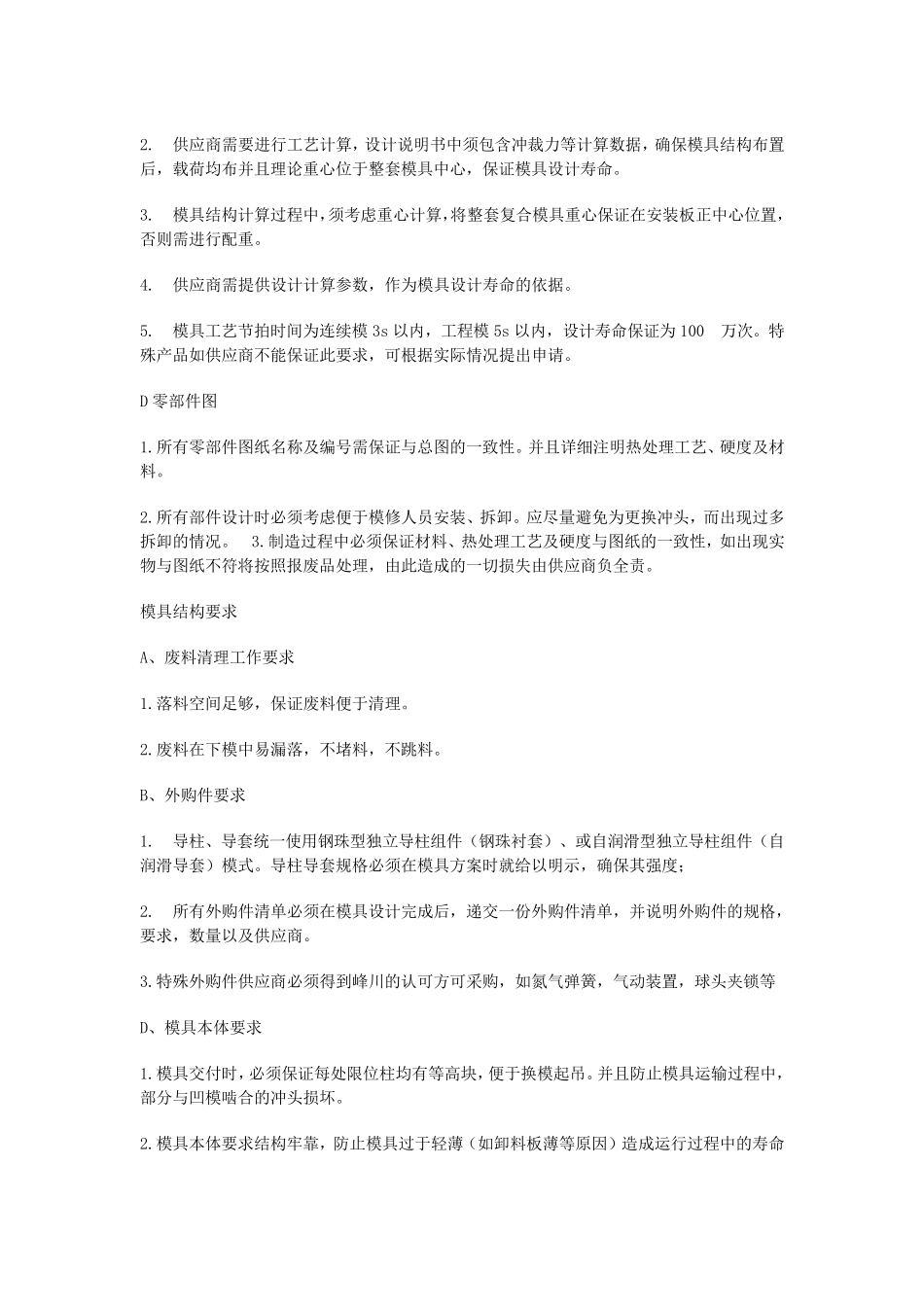

您现在的位置：首页 > > 行业新闻 时间:2013-6-25 8:32:32 冷冲压模具设计标准 模具设计规定 冷冲压模具验收标准（外发模具） 项目部： 品质部： 生产部： 设计部： 总经理： 1.0 目的 规范试模运作,使得模具能按时试模,同时减少一些无谓的试模,缩短模具交期,提升公司效益. 2.0 适用范围 适用于本公司外发设计制作的所有模具. 3.0 总则 模具设计前需给出《模具设计、制造、交付进度表》,表中需详细列出模具图纸设计、模具制造(线割/热处理/精磨等)及模具组装/试模三大阶段时间安排，并由供应商组织技术评审会议；表中需详细列出模具装配、初次试模交样时间。 供应商对图纸设计中的<<工序图>>及<<排样图>>完成后，设计方需要将上述资料递交峰川相关负责人，峰川相关责任人在接到上述相关资料后经过内部评审。然后与供应商进行双方沟通评审，确认模具设计方案，供应商在未收到峰川项目负责人书面确认模具方案时不得进行模具加工制造。且供应商不得随意更改模具设计方案及不按照图面要求加工，否则由此造成的一切损失由供应商全部承担。原则上供应商需对《工序图》、<<排样图>>、设计进度及评审结果承担全部风险责任。模具设计寿命要求保证为 100 万次。整个设计过程中,峰川模具技术公司只作为技术支持。所有部件设计时必须考虑便于模修人员安装、拆卸。应尽量避免为更换冲头，而出现过多拆卸的情况。 图纸作为峰川验收的重要依据，所有模具零部件需确保与图纸一致，否则按照不合格品处理。模具交付后，峰川将按照图纸对模具零部件进行实 测 ，如 发 现设计与制造不符 合，将不予 以 验收。产 品验收后，保留 最 终 验收工件及全尺 寸 报 告 作为参 考样品，后期 模具更改 完成后需保证产 品质 量与样品稳 定 一致。 模具尺 寸 不小 于报 价 时模具预 算 尺 寸 ，如 模具为工程模工序数 必须与报 价 时所报 的工序数 一致。 4.0 实 施 细则 第 一阶 段 ： 模具设计 设计图纸要求 A 工艺 流 程图 1.工艺 流 程图中必须详细列出每 道 工位 的内容 ，用 不同 颜 色 区 分 工作内容 。OP10 、OP20、OP30 等 为工位 序号 ，颜 色 与工位 对应。 2. 所有冲孔 ，原则上需要在同 一个工位 ，一次冲压 成型 ，易 于保证位 置 度要求。所有孔 的尺寸 做 上公差 。 B 结构 总 图 结构 总 图中必须附 带 所有部件装配关系 ，以 及...
