模具公司出厂模具验收单

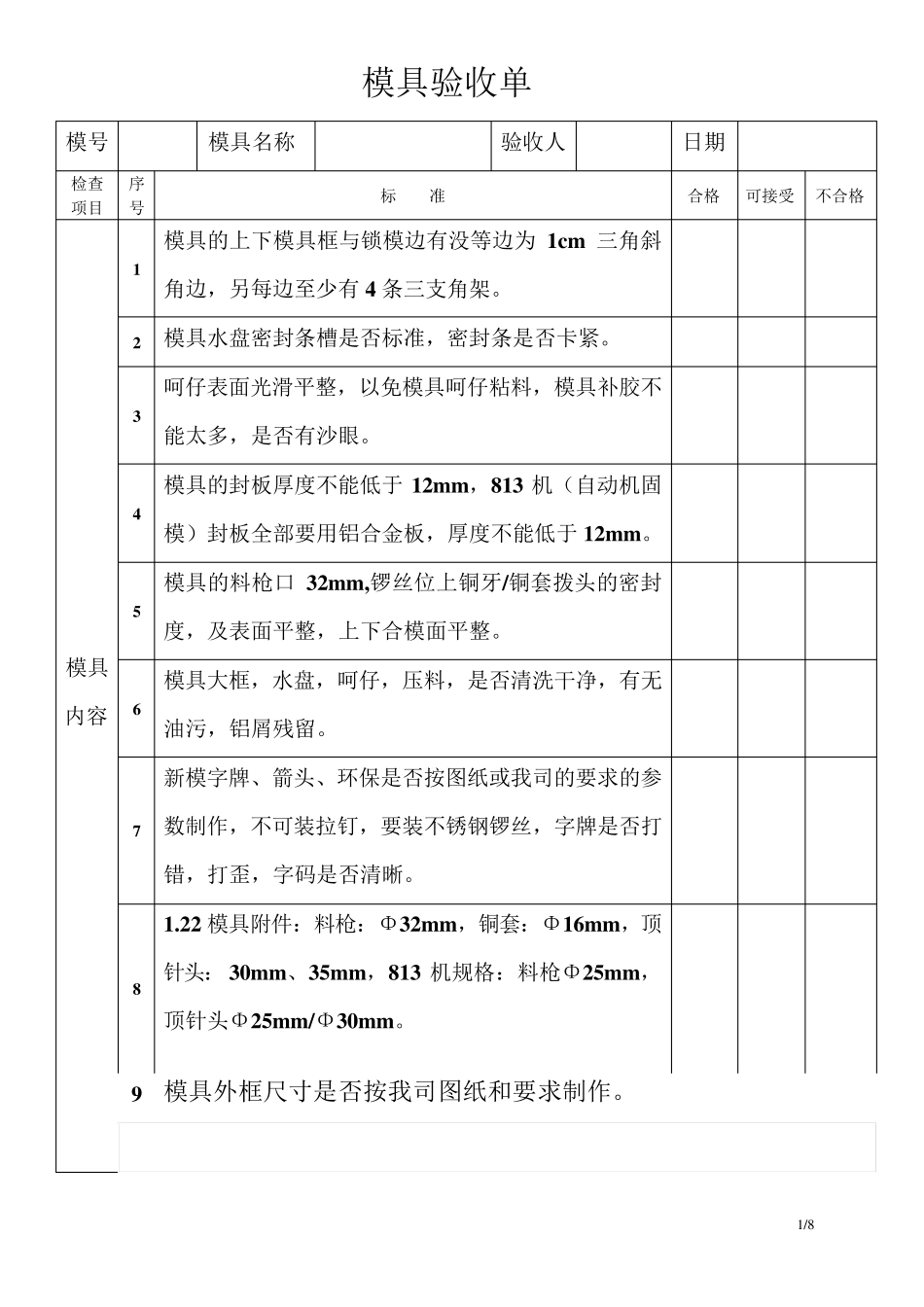

1 /8 模具验收单 模号 模具名称 验收人 日期 检查项目 序号 标 准 合格 可接受 不合格 模具 内容 1 模具的上下模具框与锁模边有没等边为 1cm三角斜角边，另每边至少有 4 条三支角架。 2 模具水盘密封条槽是否标准，密封条是否卡紧。 3 呵仔表面光滑平整，以免模具呵仔粘料，模具补胶不能太多，是否有沙眼。 4 模具的封板厚度不能低于 12m m ，813 机（自动机固模）封板全部要用铝合金板，厚度不能低于 12m m 。 5 模具的料枪口 32m m ,锣丝位上铜牙/铜套拨头的密封度，及表面平整，上下合模面平整。 6 模具大框，水盘，呵仔，压料，是否清洗干净，有无油污，铝屑残留。 7 新模字牌、箭头、环保是否按图纸或我司的要求的参数制作，不可装拉钉，要装不锈钢锣丝，字牌是否打错，打歪，字码是否清晰。 8 1.22 模具附件：料枪：Φ32m m ，铜套：Φ16m m ，顶针头：30m m 、35m m ，813 机规格：料枪Φ25m m ，顶针头Φ25m m /Φ30m m 。 9 模具外框尺寸是否按我司图纸和要求制作。 2/8 1 2 13 14 15 16 17 18 19 20 21 检验项目 序号 标准 合格 可接受 不可接受 模具外观 22 安装有方向要求的模具是否在前模板或后模上用箭头标明安装方向，箭头旁应有“UP”字样，箭头和文字均用漏板喷黄色漆，字高 50mm。 23 模架表面是否有凹坑、锈迹，多余不用的吊环、进出水、气、油孔等及其他影响外观的缺陷。 24 模架各板是否都有大于 1.5mm 的倒角。 25 模具是否便于吊装、运输，吊装时不得拆卸模具零部件（油缸除外需单独包装）。吊环与水嘴、油缸、预复位杆等干涉，可以更改吊环孔位置。 26 每个重量超过 10KG 的模具零部件是否有合适的吊环孔，如没有，也需有相应措施保证零部件拆卸安装方便。吊环大小和吊环孔位置按相关企业标准设计。 27 吊环是否能旋到底，吊装平衡。 28 顶杆、顶块等顶出机构如与滑块等干涉，是否有强制预复位机构，顶板有复位行程开关。 29 油缸抽芯、顶出是否有行程开关控制，安装可靠。 30 模具分油器是否固定可靠。 31 连接分油器与油缸的油管是否用胶管，接头用标准件。 32 顶针板丁是否有垃圾钉。 33 模具撑头面积是否为方腿间后模板面积的 25％—30％。 34 撑头是否比模腿高出 0.05—0.15mm，并不与顶出孔干涉。 35 锁模器是否安装可靠，有定位销，对称安装，不少于 4 个（小模具可2 个）。 36 三板模...
