模拟电子技术(西安交大2版)试题及答案

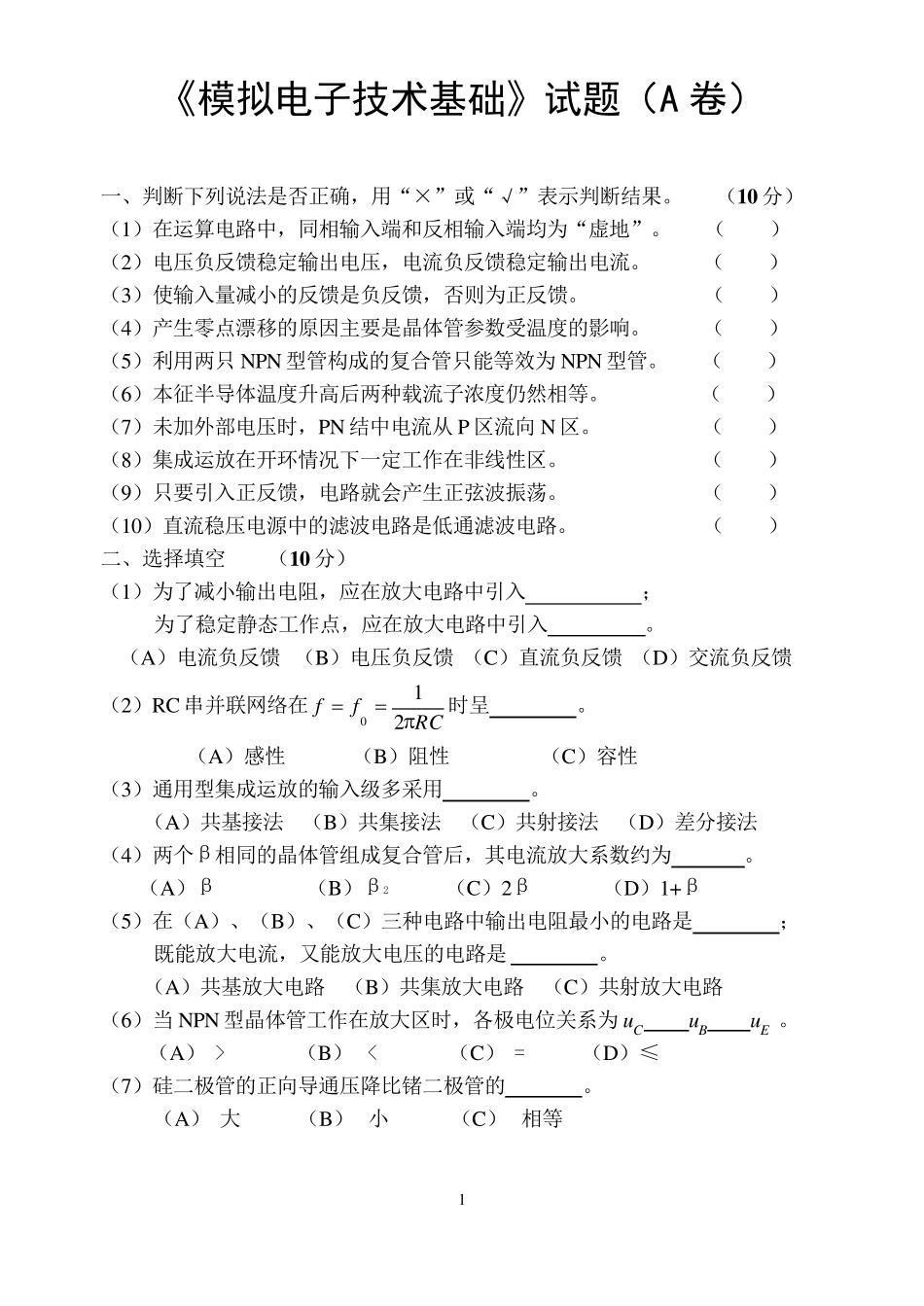

模拟电子技术(西安交大2版)试题及答案_第1页
1/12

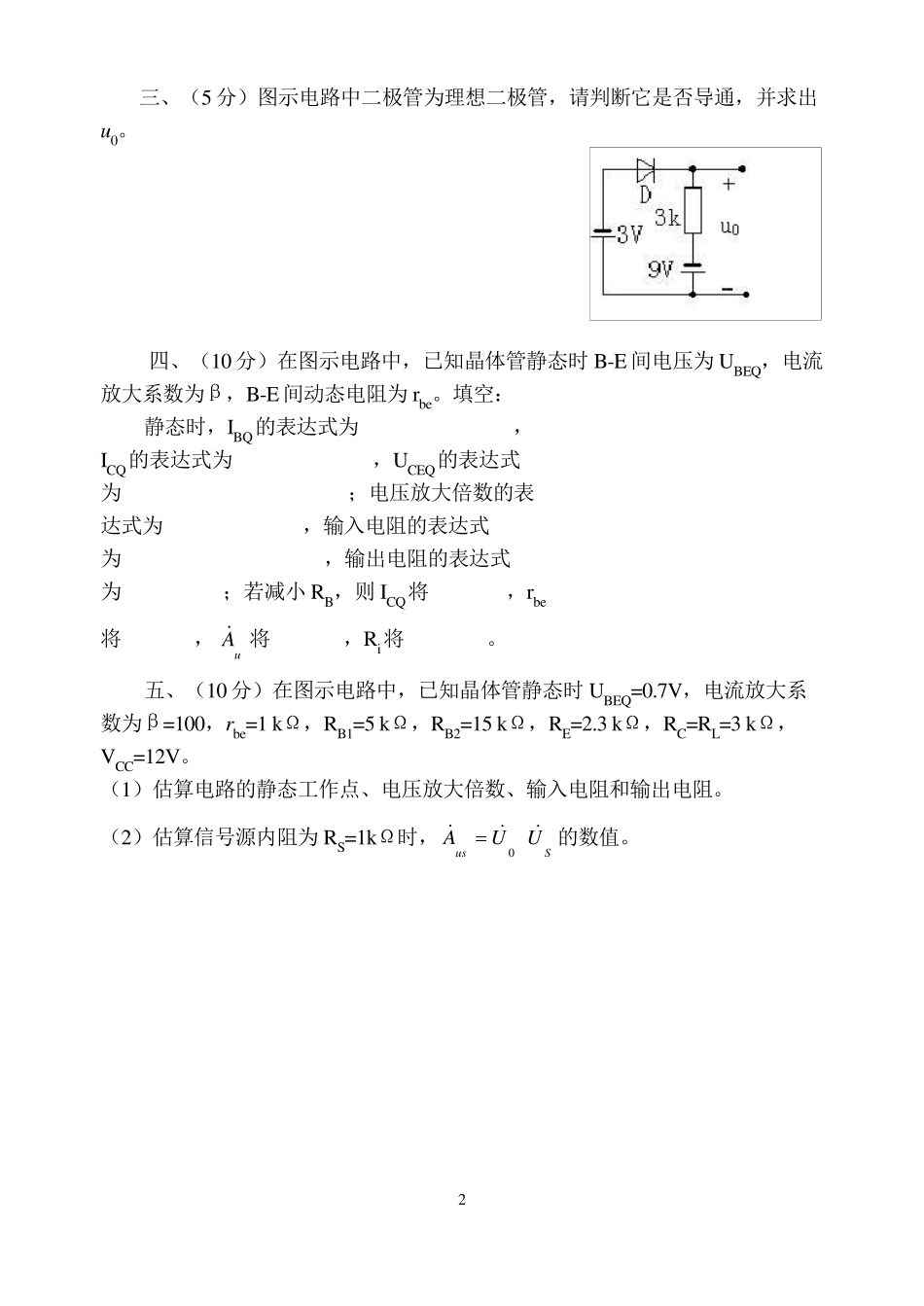

模拟电子技术(西安交大2版)试题及答案_第2页
2/12

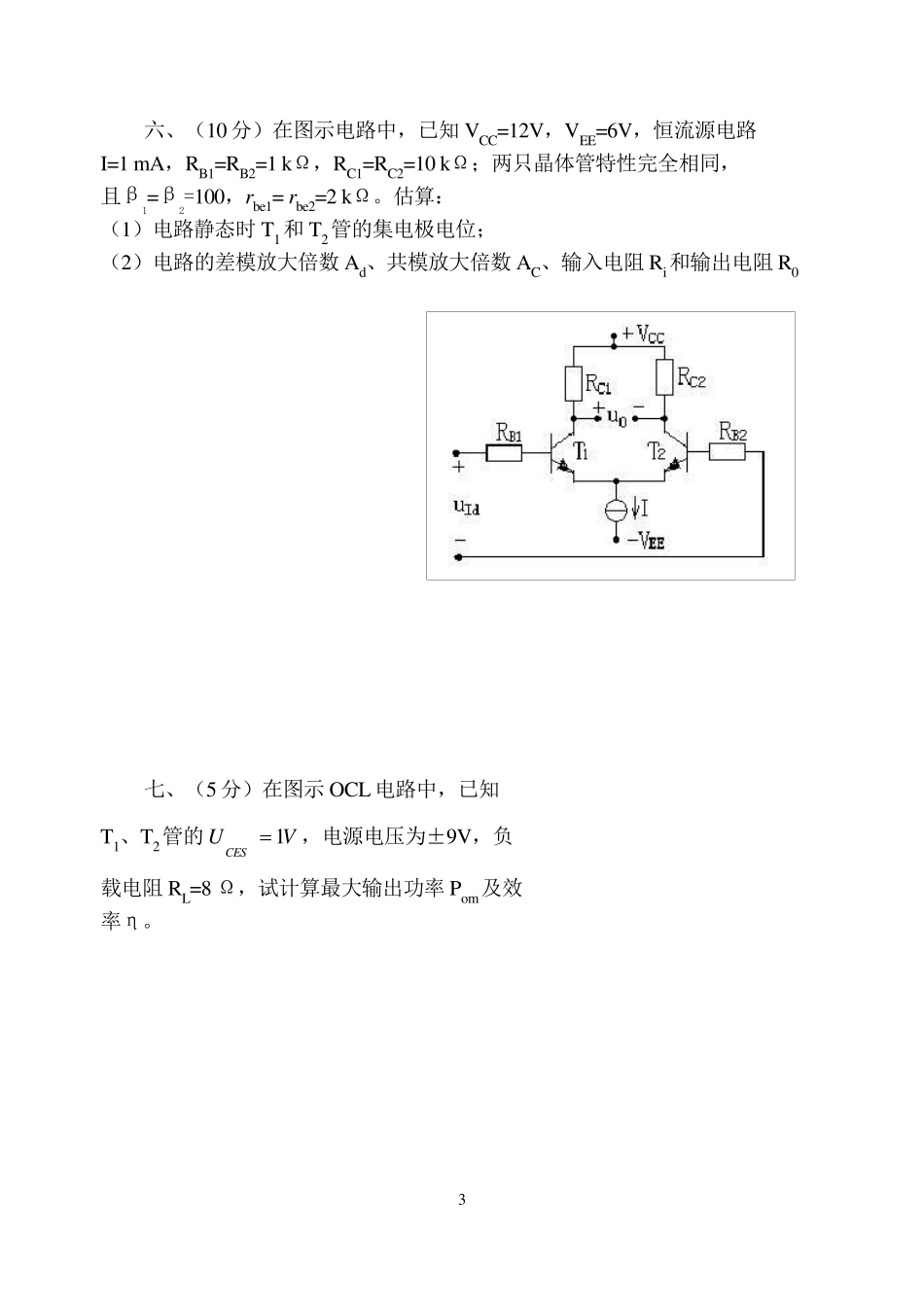

模拟电子技术(西安交大2版)试题及答案_第3页
3/12
1 《模拟电子技术基础》试题(A 卷) 一、判断下列说法是否正确,用“×”或“√”表示判断结果。 (1 0 分) (1)在运算电路中,同相输入端和反相输入端均为“虚地”。 ( ) (2)电压负反馈稳定输出电压,电流负反馈稳定输出电流。 ( ) (3)使输入量减小的反馈是负反馈,否则为正反馈。 ( ) (4)产生零点漂移的原因主要是晶体管参数受温度的影响。 ( ) (5)利用两只 NPN 型管构成的复合管只能等效为 NPN 型管。 ( ) (6)本征半导体温度升高后两种载流子浓度仍然相等。 ( ) (7)未加外部电压时,PN 结中电流从 P 区流向 N 区。 ( ) (8)集成运放在开环情况下一定工作在非线性区。 ( ) (9)只要引入正反馈,电路就会产生正弦波振荡。 ( ) (10)直流稳压电源中的滤波电路是低通滤波电路。 ( ) 二、选择填空 (1 0 分) (1)为了减小输出电阻,应在放大电路中引入 ; 为了稳定静态工作点,应在放大电路中引入 。 (A)电流负反馈 (B)电压负反馈 (C)直流负反馈 (D)交流负反馈 (2)RC 串并联网络在RCff210 时呈 。 (A)感性 (B)阻性 (C)容性 (3)通用型集成运放的输入级多采用 。 (A)共基接法 (B)共集接法 (C)共射接法 (D)差 分接法 (4)两个 β 相同的晶体管组 成复合管后,其 电流放大系 数约 为 。 (A)β (B)β2 (C)2β (D)1+β (5)在(A)、(B)、(C)三 种电路中输出电阻最 小的电路是 ; 既 能放大电流,又 能放大电压的电路是 。 (A)共基放大电路 (B)共集放大电路 (C)共射放大电路 (6)当 NPN 型晶体管工作在放大区时,各 极 电位 关 系 为 u C u B u E 。 (A) > (B) < (C) = (D)≤ (7)硅 二极 管的正向导通压降 比 锗 二极 管的 。 (A) 大 (B) 小 (C) 相等 2 三、(5 分)图示电路中二极管为理想二极管,请判断它是否导通,并求出u0。 四、(10 分)在图示电路中,已知晶体管静态时B-E 间电压为UBEQ,电流放大系数为β,B-E 间动态电阻为rbe。填空: 静态时,IBQ的表达式为 ,ICQ的表达式为 ,UCEQ的表达式为 ;电压放大倍数的表达式为 ,输入电阻的表达式为 ,输出电阻的表达式为 ;若减小RB,则ICQ将 ,rbe将 ,uA 将 ,Ri将 。 五、(10 分)在图示电路中,已知晶体管静态时UBE...
