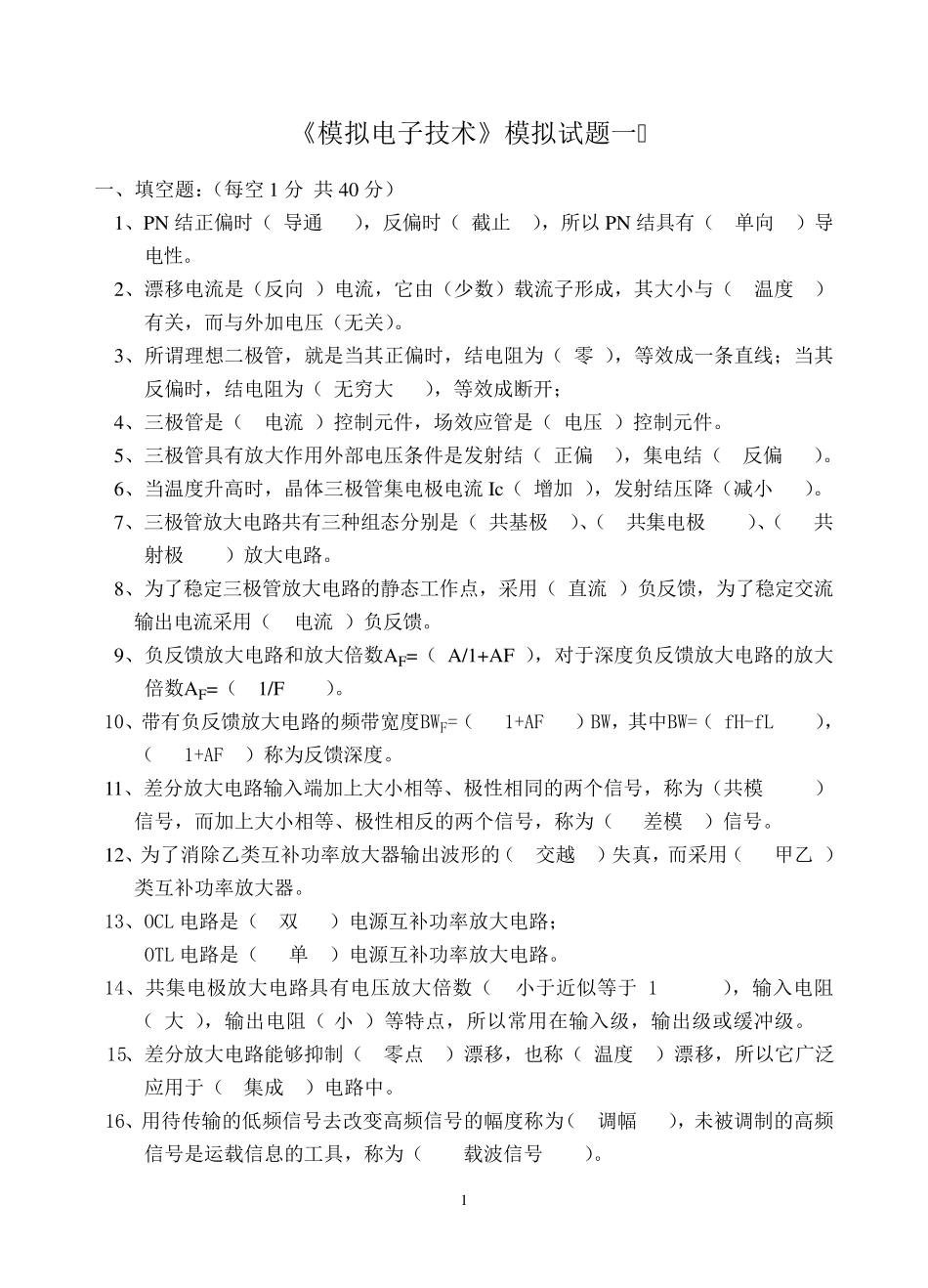

1 《模拟电子技术》模拟试题一 一、填空题：（每空 1 分 共 40 分） 1、PN 结正偏时（ 导通 ），反偏时（ 截止 ），所以 PN 结具有（ 单向 ）导电性。 2、漂移电流是（反向 ）电流，它由（少数）载流子形成，其大小与（ 温度 ）有关，而与外加电压（无关）。 3、所谓理想二极管，就是当其正偏时，结电阻为（ 零 ），等效成一条直线；当其反偏时，结电阻为（ 无穷大 ），等效成断开； 4、三极管是（ 电流 ）控制元件，场效应管是（ 电压 ）控制元件。 5、三极管具有放大作用外部电压条件是发射结（ 正偏 ），集电结（ 反偏 ）。 6、当温度升高时，晶体三极管集电极电流 Ic（ 增加 ），发射结压降（减小 ）。 7、三极管放大电路共有三种组态分别是（ 共基极 ）、（ 共集电极 ）、（ 共射极 ）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（ 直流 ）负反馈，为了稳定交流输出电流采用（ 电流 ）负反馈。 9、负反馈放大电路和放大倍数AF=（ A/1+AF ），对于深度负反馈放大电路的放大倍数AF=（ 1/F ）。 10、带有负反馈放大电路的频带宽度BWF=（ 1+AF ）BW，其中BW=（ fH-fL ）， （ 1+AF ）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模 ）信号，而加上大小相等、极性相反的两个信号，称为（ 差模 ）信号。 12、为了消除乙类互补功率放大器输出波形的（ 交越 ）失真，而采用（ 甲乙 ）类互补功率放大器。 13、OCL 电路是（ 双 ）电源互补功率放大电路； OTL 电路是（ 单 ）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（ 小于近似等于 1 ），输入电阻（ 大 ），输出电阻（ 小 ）等特点，所以常 用在 输入级 ，输出级 或 缓 冲 级 。 15、差分放大电路能 够 抑 制（ 零点 ）漂移，也 称（ 温度 ）漂移，所以它广 泛应用于（ 集成 ）电路中。 16、用待 传 输的低 频信号去 改 变 高频信号的幅 度称为（ 调 幅 ），未 被 调 制的高频信号是运 载信息 的工具，称为（ 载波信号 ）。 2 17、 模 拟 乘 法 器 输 出 与 输 入 的 关 系 式 是 U0=（ KUx Uy ）， 电 路 符 号 是 （ ）。 二 、 选 择 题 （ 每 空 2 分 共 30 分 ） 1、 稳 压 二 极 管 是 一 个 可 逆 击 穿 二 极 管 ，...
