模拟电子技术课程设计报告(实用低频功率放大器)

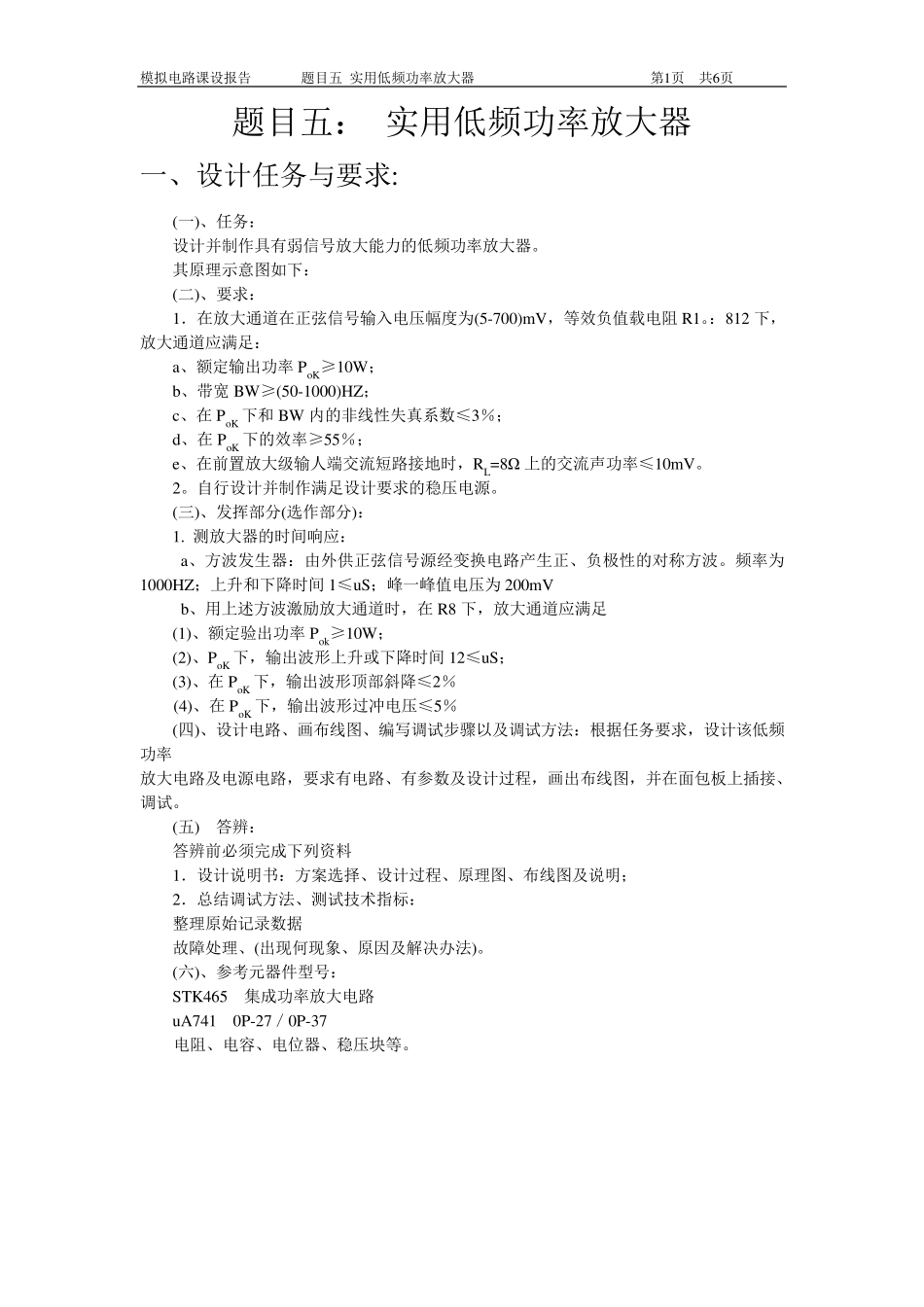

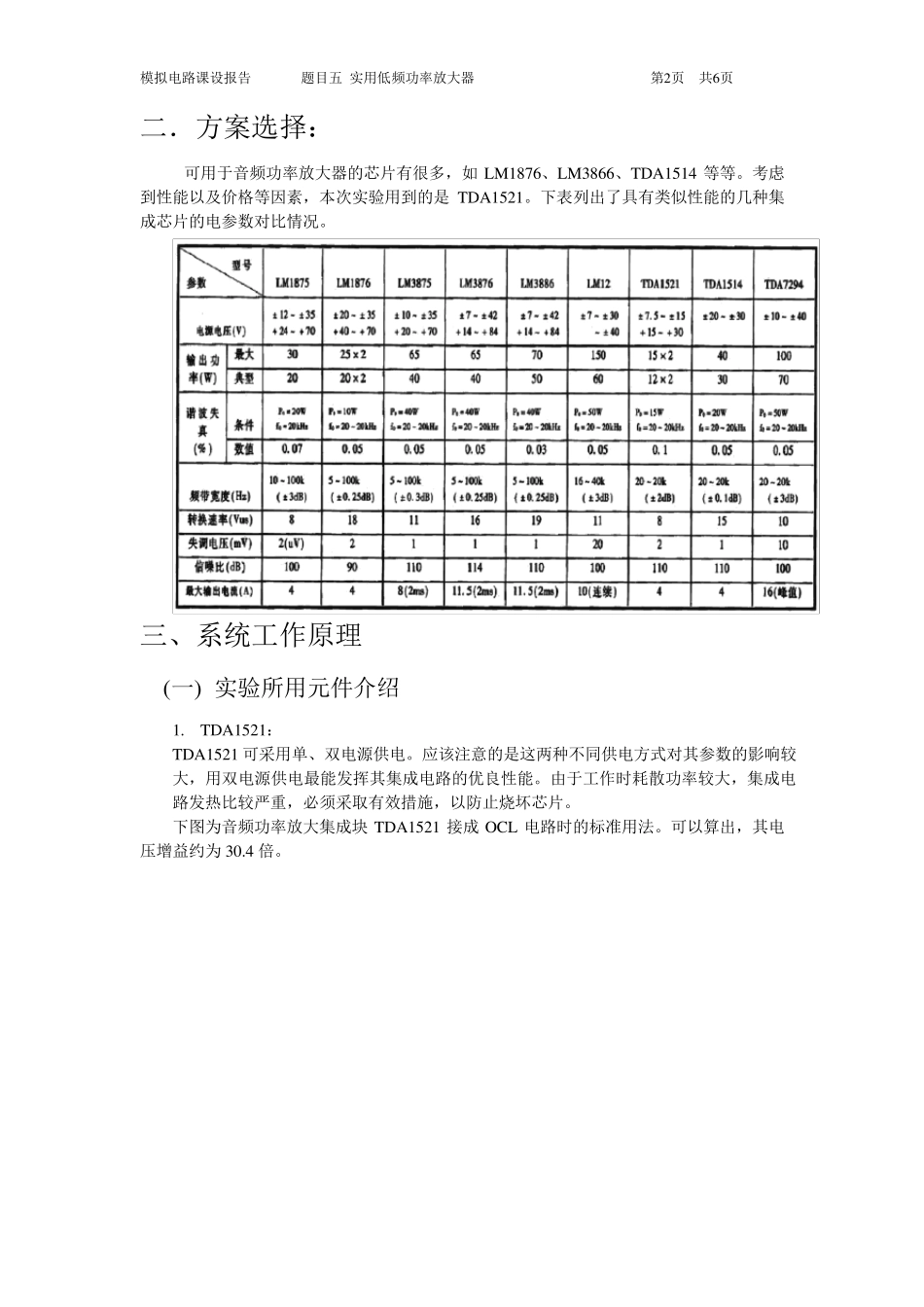

模拟电路课设报告 题目五 实用低频功率放大器 第1页 共6页 题目五： 实用低频功率放大器 一、设计任务与要求: (一)、任务： 设计并制作具有弱信号放大能力的低频功率放大器。 其原理示意图如下： (二)、要求： 1．在放大通道在正弦信号输入电压幅度为(5-700)mV，等效负值载电阻R1。：812 下，放大通道应满足： a、额定输出功率PoK≥10W； b、带宽BW≥(50-1000)HZ； c、在PoK 下和BW 内的非线性失真系数≤3％； d、在PoK 下的效率≥55％； e、在前置放大级输人端交流短路接地时，RL=8Ω 上的交流声功率≤10mV。 2。自行设计并制作满足设计要求的稳压电源。 (三)、发挥部分(选作部分)： 1. 测放大器的时间响应： a、方波发生器：由外供正弦信号源经变换电路产生正、负极性的对称方波。频率为1000HZ；上升和下降时间 1≤uS；峰一峰值电压为200mV b、用上述方波激励放大通道时，在R8 下，放大通道应满足 (1)、额定验出功率Pok≥10W； (2)、PoK 下，输出波形上升或下降时间 12≤uS； (3)、在PoK 下，输出波形顶部斜降≤2％ (4)、在PoK 下，输出波形过冲电压≤5％ (四)、设计电路、画布线图、编写调试步骤以及调试方法：根据任务要求，设计该低频功率 放大电路及电源电路，要求有电路、有参数及设计过程，画出布线图，并在面包板上插接、调试。 (五) 答辨： 答辨前必须完成下列资料 1．设计说明书：方案选择、设计过程、原理图、布线图及说明； 2．总结调试方法、测试技术指标： 整理原始记录数据 故障处理、(出现何现象、原因及解决办法)。 (六)、参考元器件型号： STK465 集成功率放大电路 uA741 0P-27／0P-37 电阻、电容、电位器、稳压块等。 模拟电路课设报告 题目五 实用低频功率放大器 第2页 共6页 二．方案选择： 可用于音频功率放大器的芯片有很多，如LM1876、LM3866、TDA1514 等等。考虑到性能以及价格等因素，本次实验用到的是 TDA1521。下表列出了具有类似性能的几种集成芯片的电参数对比情况。 三、系统工作原理 (一) 实验所用元件介绍 1. TDA1521： TDA1521 可采用单、双电源供电。应该注意的是这两种不同供电方式对其参数的影响较大，用双电源供电最能发挥其集成电路的优良性能。由于工作时耗散功率较大，集成电路发热比较严重，必须采取有效措施，以防止烧坏芯片。 下图为音频功率放大集成块 TDA1521 接成 OCL 电路时的标准用法。可以算出，其电压增益约为 3...
