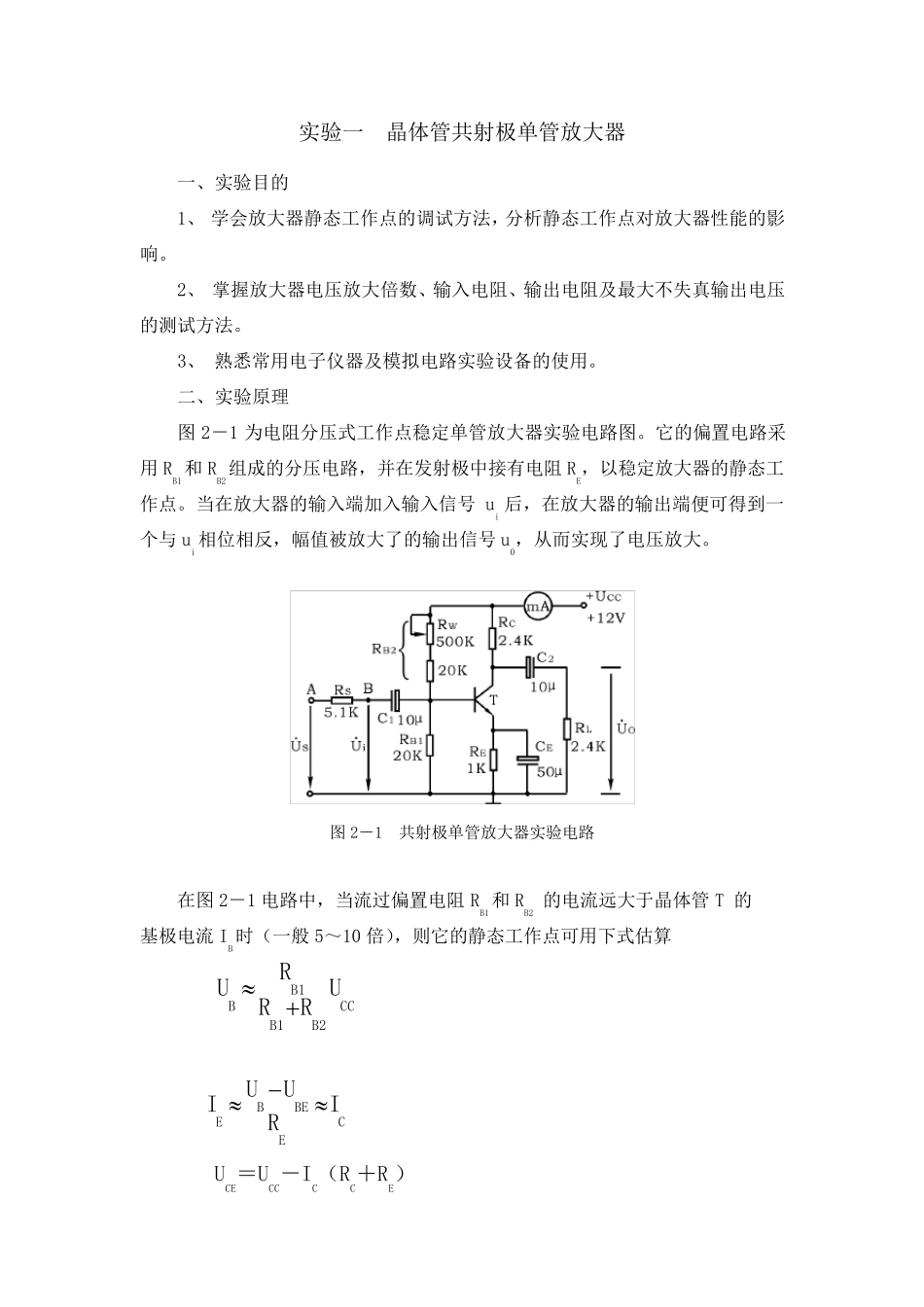

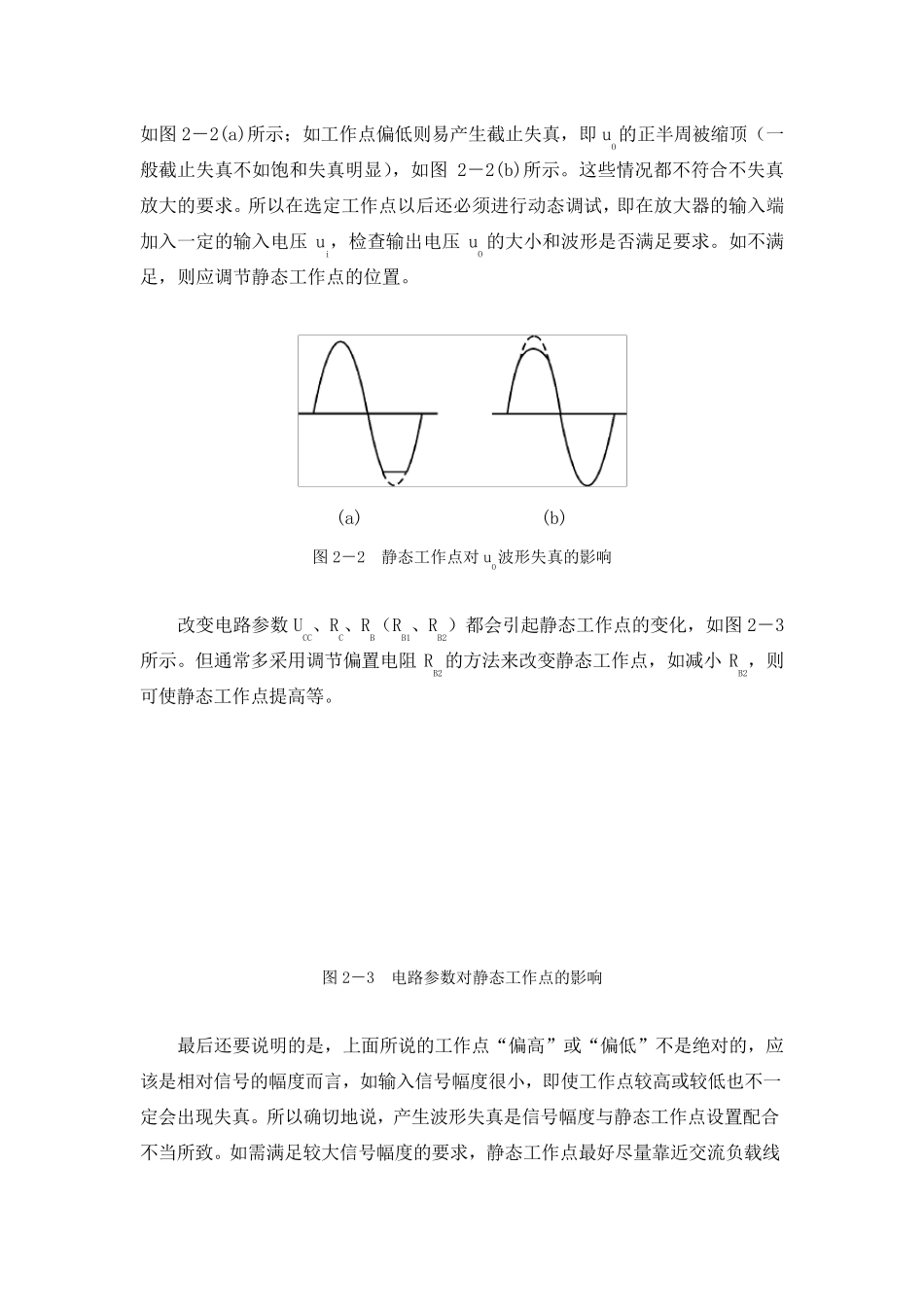

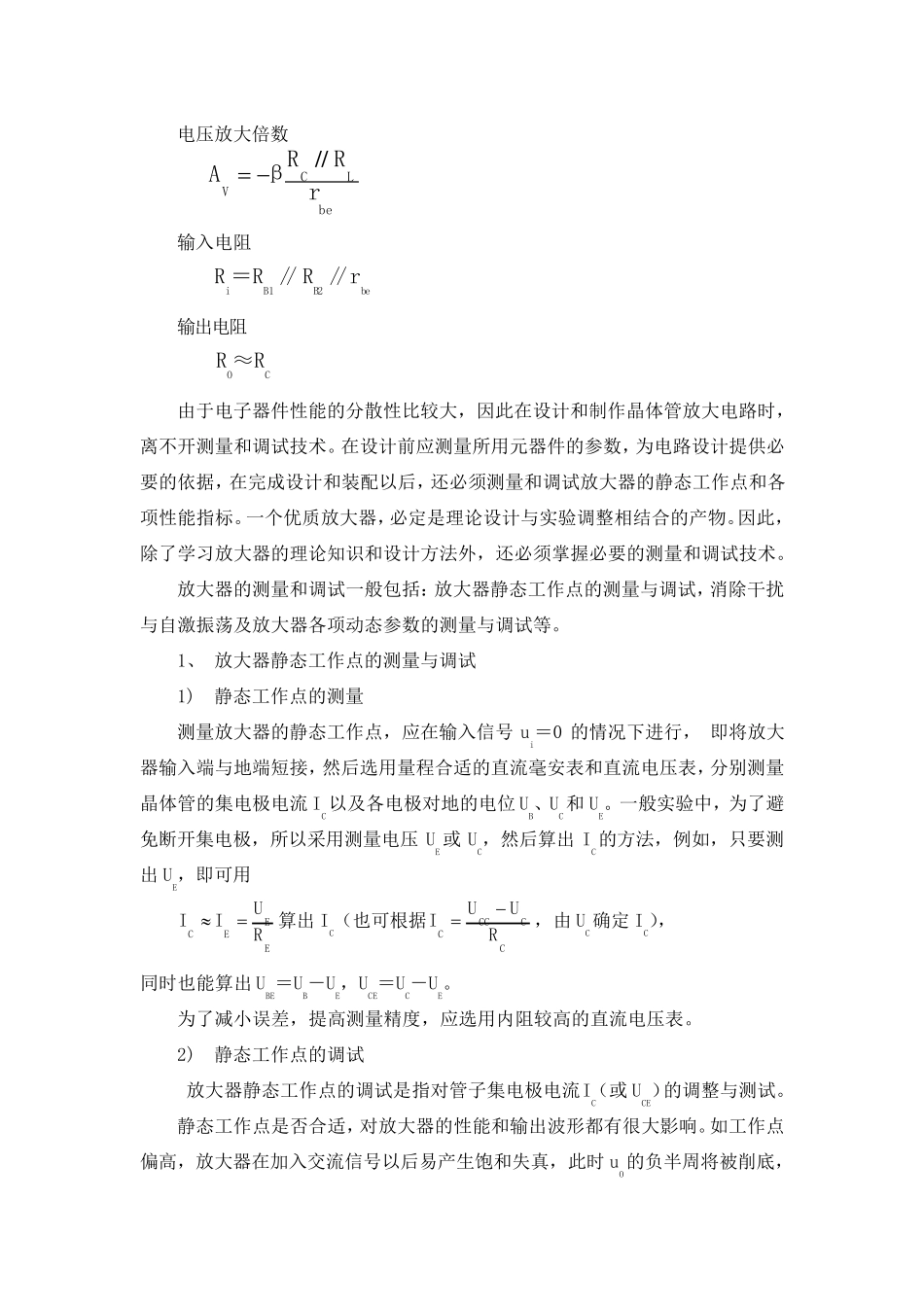

实验一 晶体管共射极单管放大器 一、实验目的 1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图 2－1 为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用 RB1和 RB2组成的分压电路，并在发射极中接有电阻 RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号 ui 后，在放大器的输出端便可得到一个与 ui相位相反，幅值被放大了的输出信号 u0，从而实现了电压放大。 图 2－1 共射极单管放大器实验电路 在图 2－1 电路中，当流过偏置电阻 RB1和 RB2 的电流远大于晶体管T 的 基极电流 IB时（一般 5～10 倍），则它的静态工作点可用下式估算 CCB2B1B1BURRRU UCE＝UCC－IC（RC＋RE） CEBEBEIRUUI 电压放大倍数 beLCVrRRβA // 输入电阻 Ri＝RB1 // RB2 // rbe 输出电阻 RO≈RC 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。 1、 放大器静态工作点的测量与调试 1) 静态工作点的测量 测量放大器的静态工作点，应在输入信号 ui＝0 的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC以及各电极对地的电位UB、UC和 UE。一般实验中，为了避免断开集电极，所以采用测量电压UE或UC，然后算出 IC的方法，例如，只要测出 UE，即可用 EEECRUII算出 IC（也 可根 据CCCCCRUUI，由 UC确 定 IC）， 同 时也 能算出 UBE＝UB－ UE，UCE＝UC－ UE。 为了减 小 误 差 ，提高 测量精 度 ，应选用内 阻较高 的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流IC（或UCE） 的调整与测试。 静态工作点是...
