模拟量输入模块AI561

模拟量输入模块AI561_第1页
1/12

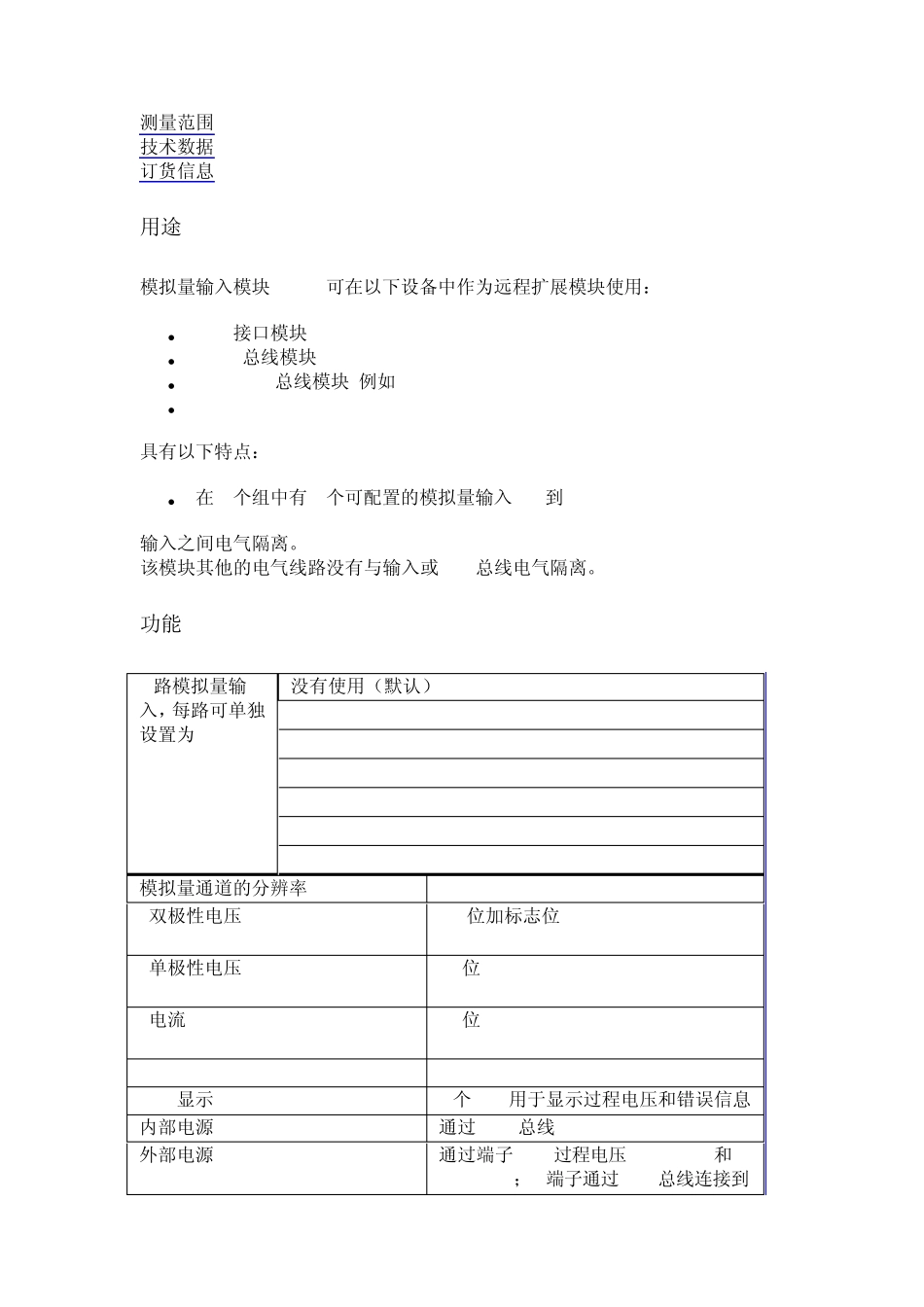

模拟量输入模块AI561_第2页
2/12

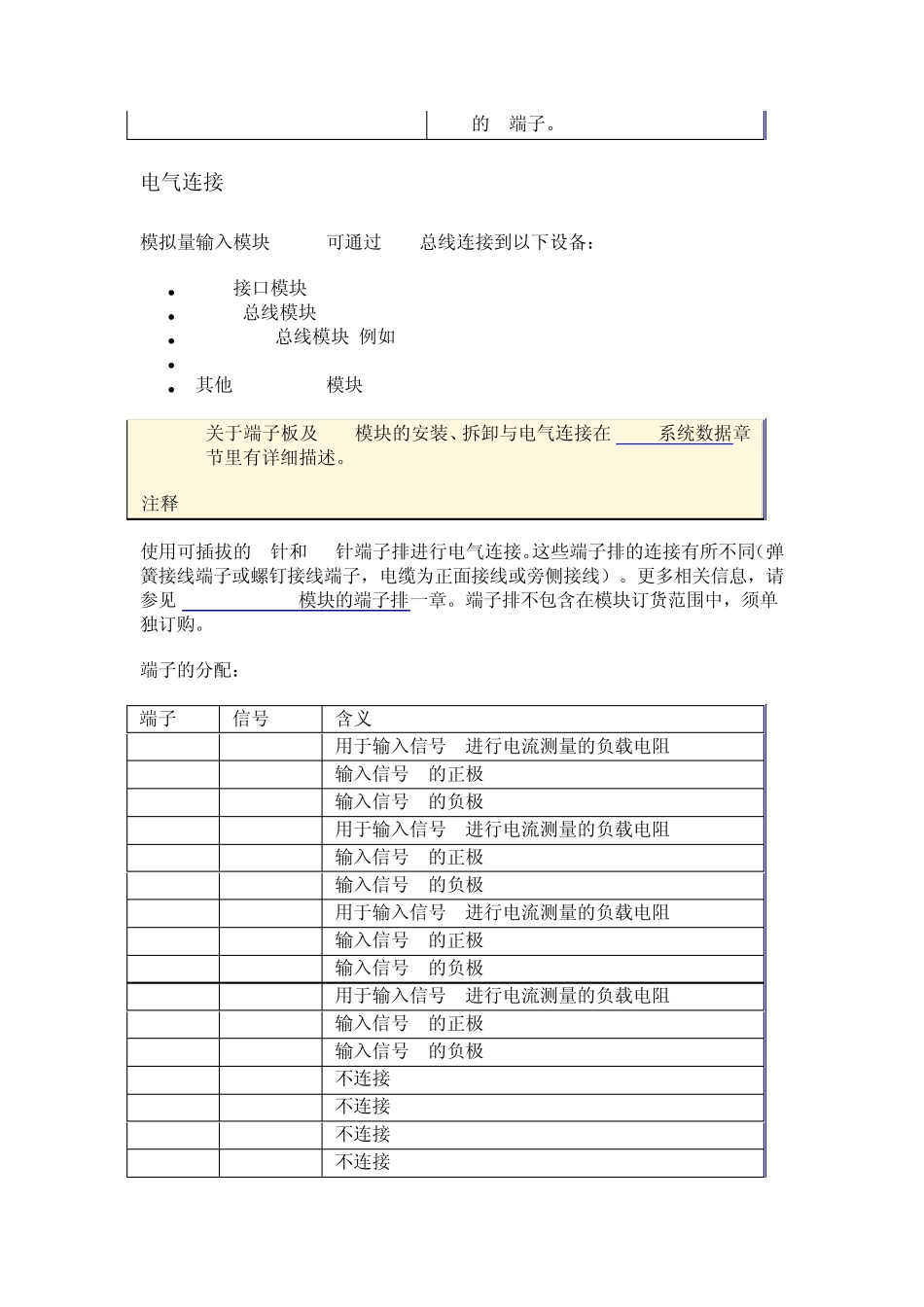

模拟量输入模块AI561_第3页
3/12
模拟量输入模块AI561 -4个可配置的模拟量输入 -分辨率:11位加标志位或 12位 AI561组件 1 I/O总线 2 1个绿色 LED灯,用于显示电源状态 1个红色 LED灯,用于指示错误 3 端子数量 4 信号名称分配 5 信号输入端子排(20针) 6 DIN 导轨 图:模拟量输入模块AI561概述 目录 用途 功能 电气连接 内部数据交换 I/O配置 参数 诊断 显示 测量范围 技术数据 订货信息 用途 模拟量输入模块AI561可在以下设备中作为远程扩展模块使用:  FBP 接口模块DC505-FBP  CS31 总线模块DC551-CS31  PROFINET总线模块(例如 CI501-PNIO)  AC500 CPUs (PM5xx) 具有以下特点:  在1个组中有4个可配置的模拟量输入(I0到I3) 输入之间电气隔离。 该模块其他的电气线路没有与输入或 I/O总线电气隔离。 功能 4路模拟量输入,每路可单独设置为 没有使用(默认) -2.5 V ...+2.5 V -5 V ...+ 5 V 0 ... +5 V 0 ... +10 V 0 ... 20 mA 4 ... 20 mA 模拟量通道的分辨率 -双极性电压(-2.5 V ...+2.5 V; -5 V ...+5 V) 11 位加标志位 -单极性电压(0 V ...5 V; 0 V ...10 V) 12位 -电流(0 mA ...20 mA; 4 mA ...20 mA) 12位 LED 显示 2个LED用于显示过程电压和错误信息 内部电源 通过 I/O 总线 外部电源 通过端子 L+ (过程电压 24 V DC) 和 M (0 V DC);M端子通过 I/O总线连接到CPU的M端子。 电气连接 模拟量输入模块AI561可通过I/O总线连接到以下设备:  FBP 接口模块DC505-FBP  CS31 总线模块DC551-CS31  PROFINET总线模块(例如 CI501-PNIO)  AC500 CPUs (PM5xx)  其他AC500 I/O模块 注释 关于端子板及I/O模块的安装、拆卸与电气连接在 S500系统数据章节里有详细描述。 使用可插拔的9针和 11针端子排进行电气连接。这些端子排的连接有所不同(弹簧接线端子或螺钉接线端子,电缆为正面接线或旁侧接线)。更多相关信息,请参见 S500-eCo I/O模块的端子排一章。端子排不包含在模块订货范围中,须单独订购。 端子的分配: 端子 信号 含义 1 R0 用于输入信号 0进行电流测量的负载电阻 2 I0+ 输入信号 0的正极 3 I0- 输入信号 0的负极 4 R1 用于输入信号 1进行电流测量的负载电阻 5 I1+ 输入信号 1的正极 6 I1- 输入信号 1的负极 7 R2 用于输入信号 2进行电流测量的负载...
