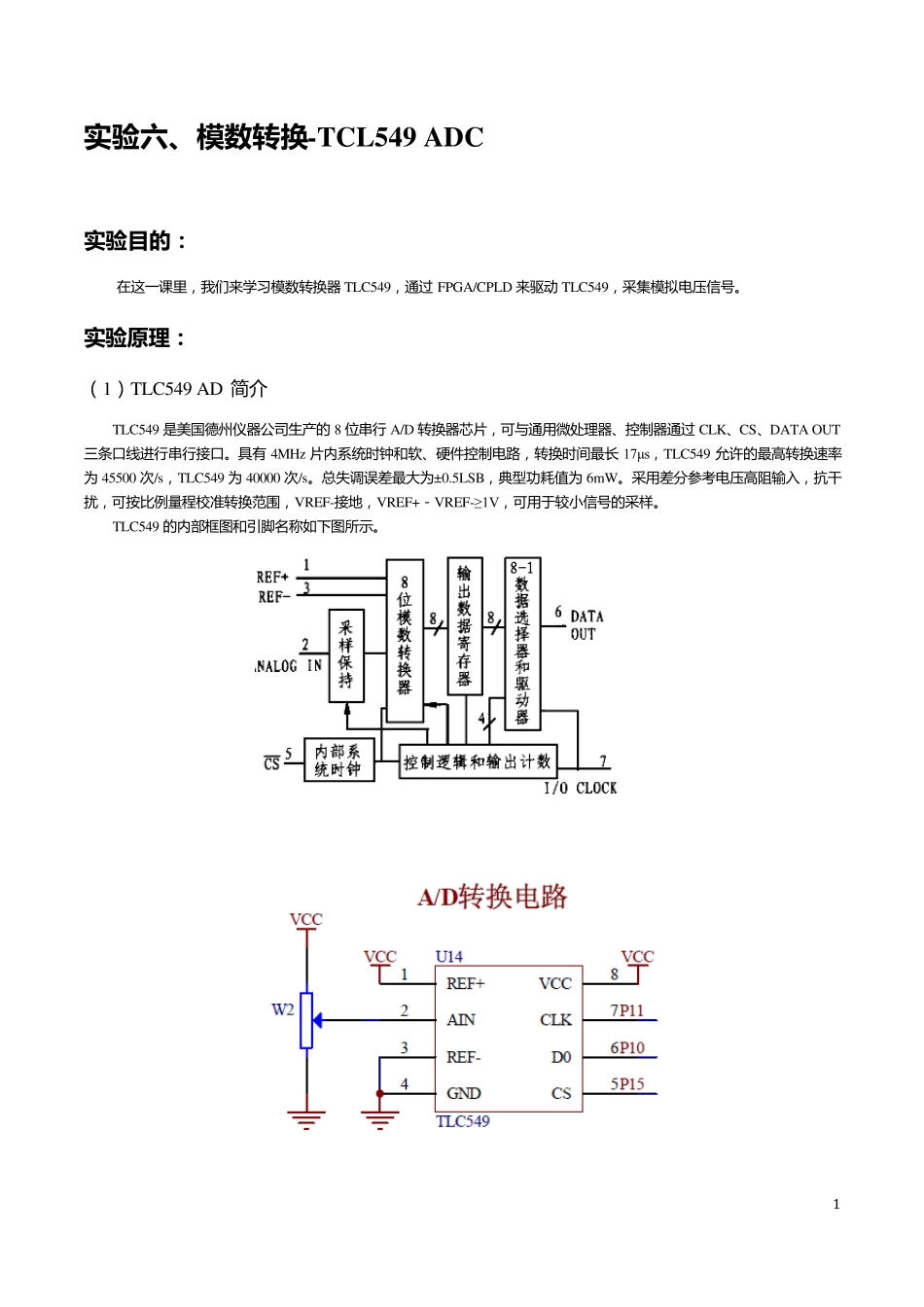

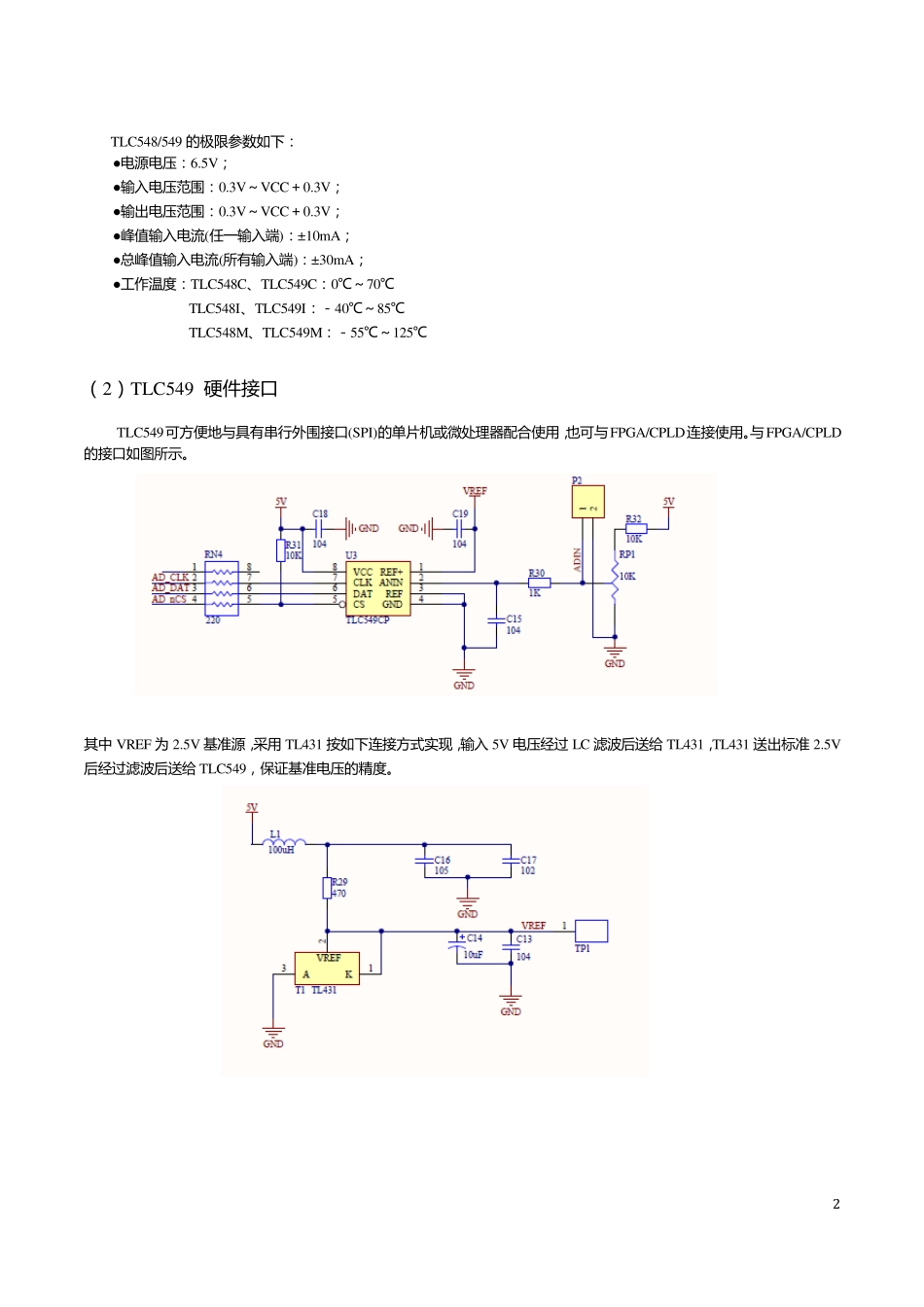

FPGA/CPLD 开 发 套 件实验教程 —— PERI2-4DI 篇 1 实 验 六 、模数转换-TCL549 ADC 实 验 目的： 在 这 一 课 里 ， 我 们 来 学 习 模 数 转 换 器 TLC549， 通 过FPGA/CPLD 来 驱 动 TLC549， 采 集 模 拟 电 压 信 号 。 实 验 原理： （ 1） TLC549 AD 简 介 TLC549 是 美 国 德 州 仪 器 公 司 生 产 的 8 位 串 行 A/D 转 换 器 芯 片 ， 可 与 通 用 微 处 理 器 、控制器 通 过 CLK、CS、DATA OUT三条口线进行 串 行 接口。 具有 4MHz 片 内系统时钟和软、硬件控制电 路， 转 换 时间最长 17μs， TLC549 允许的 最高转 换 速率为 45500 次/s， TLC549 为 40000 次/s。 总失调误差最大为±0.5LSB， 典型功耗值为 6mW。 采 用 差分参考电 压 高阻输入， 抗干扰， 可 按比例量程校准转 换 范围， VREF-接地， VREF+－VREF-≥1V， 可 用 于较小信 号 的 采 样。 TLC549 的 内部框图和引脚名称如下图所示。 2 TLC548/549 的 极 限 参 数 如 下 ： ●电 源 电 压 ： 6.5V； ●输 入 电 压 范 围 ： 0.3V～ VCC＋ 0.3V； ●输 出 电 压 范 围 ： 0.3V～ VCC＋ 0.3V； ●峰 值 输 入 电 流 (任 一 输 入 端 )： ±10mA； ●总 峰 值 输 入 电 流 (所 有 输 入 端 )： ±30mA； ●工 作 温 度 ： TLC548C、 TLC549C： 0℃～ 70℃ TLC548I、 TLC549I： －40℃～ 85℃ TLC548M、 TLC549M： －55℃～ 125℃ （2）TLC549 硬件接口 TLC549可方便地与具有 串行外围 接口(SPI)的 单片机或微处理器配合使用，也可与FPGA/CPLD连接使用。与FPGA/CPLD的 接口如 图所 示。 其中 VREF 为 2.5V 基准源 ，采用 TL431 按如 下 连接方式实现，输 入 5V 电 压 经过 LC 滤波后送给 TL431，TL431 送出 标准 2.5V后经过滤波后送给 TLC549，保证基准电 压 的 精度 。 FPGA/CPLD开 发 套 件实 验 教 程 —— PERI2-4DI篇 3 （ 3） TLC549 工 作 时 序 TLC549 均 有 片 内 系 统 时 钟 ， 该 时 钟 与 I/O CLOCK 是 独 立 工 作 的 ， 无 须 特 殊 的 速 度 或 相 位 匹 配 。 其 工 作 时 序 如 图 所 示 。 当 CS 为 高...
