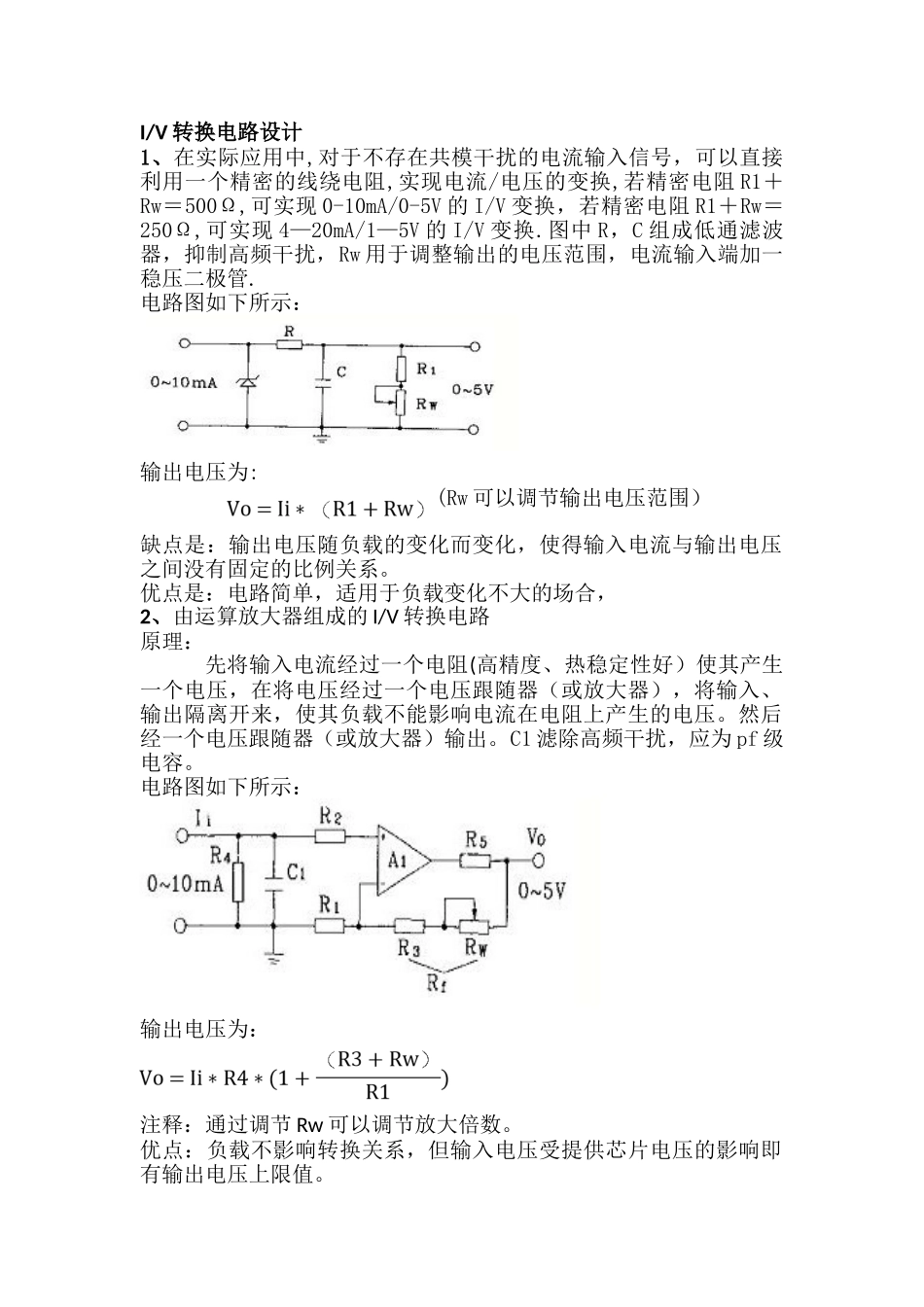

I/V 转换电路设计1、在实际应用中,对于不存在共模干扰的电流输入信号，可以直接利用一个精密的线绕电阻,实现电流/电压的变换,若精密电阻 R1＋Rw＝500Ω,可实现 0-10mA/0-5V 的 I/V 变换，若精密电阻 R1＋Rw＝250Ω,可实现 4—20mA/1—5V 的 I/V 变换
图中 R，C 组成低通滤波器，抑制高频干扰，Rw 用于调整输出的电压范围，电流输入端加一稳压二极管
电路图如下所示：输出电压为: (Rw 可以调节输出电压范围）缺点是：输出电压随负载的变化而变化，使得输入电流与输出电压之间没有固定的比例关系
优点是：电路简单，适用于负载变化不大的场合，2、由运算放大器组成的 I/V 转换电路原理：先将输入电流经过一个电阻(高精度、热稳定性好）使其产生一个电压，在将电压经过一个电压跟随器（或放大器），将输入、输出隔离开来，使其负载不能影响电流在电阻上产生的电压
然后经一个电压跟随器（或放大器）输出
C1 滤除高频干扰，应为 pf 级电容
电路图如下所示：输出电压为：注释：通过调节 Rw 可以调节放大倍数
优点：负载不影响转换关系，但输入电压受提供芯片电压的影响即有输出电压上限值

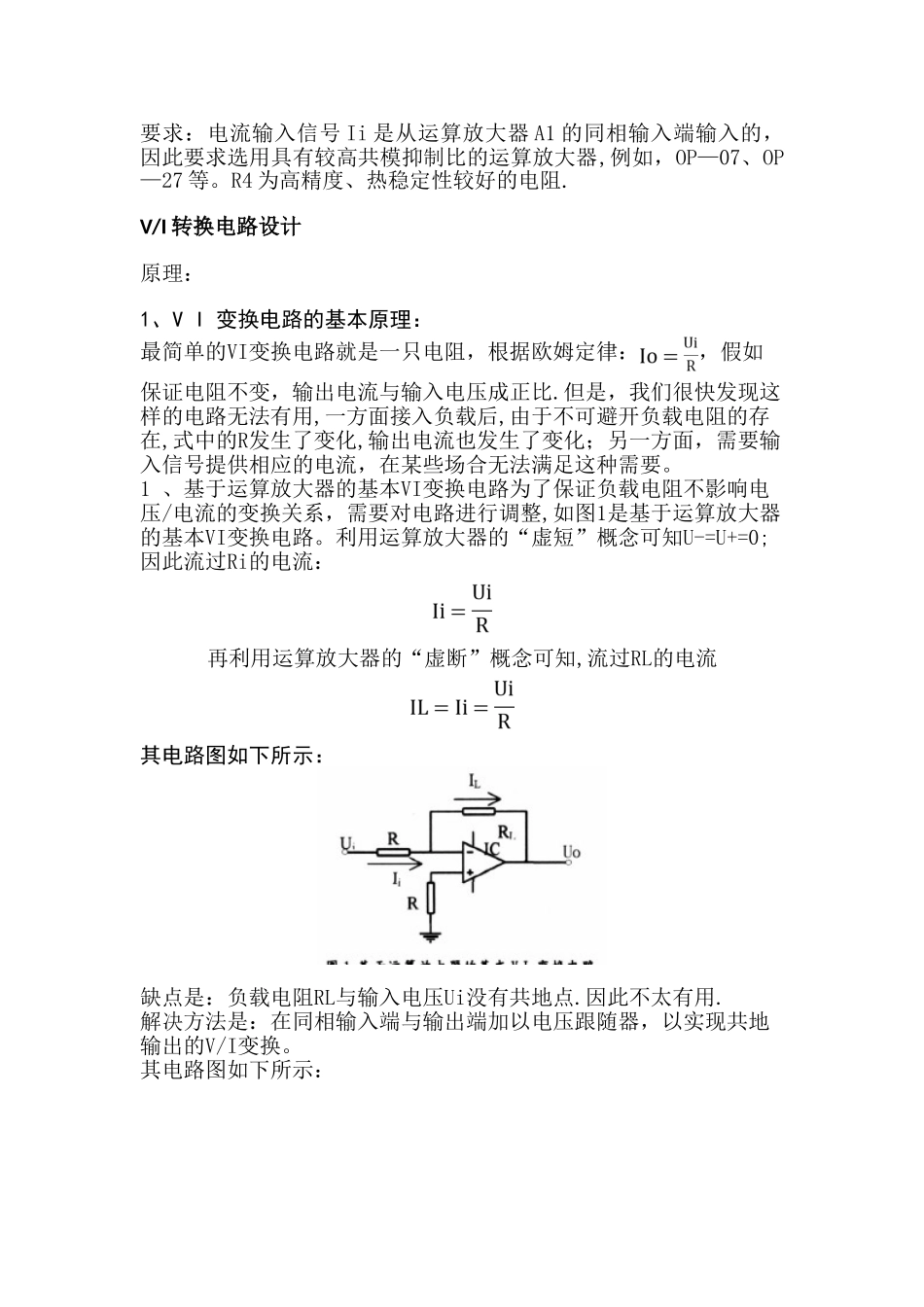

要求：电流输入信号 Ii 是从运算放大器 A1 的同相输入端输入的，因此要求选用具有较高共模抑制比的运算放大器,例如，OP—07、OP—27 等
R4 为高精度、热稳定性较好的电阻
V/I 转换电路设计原理：1、V I 变换电路的基本原理：最简单的VI变换电路就是一只电阻，根据欧姆定律：，假如保证电阻不变，输出电流与输入电压成正比
但是，我们很快发现这样的电路无法有用,一方面接入负载后,由于不可避开负载电阻的存在,式中的R发生了变化,输出电流也发生了变化；另一方面，需要输入信号提供相应的电流，在某些场合无法满足这种需要

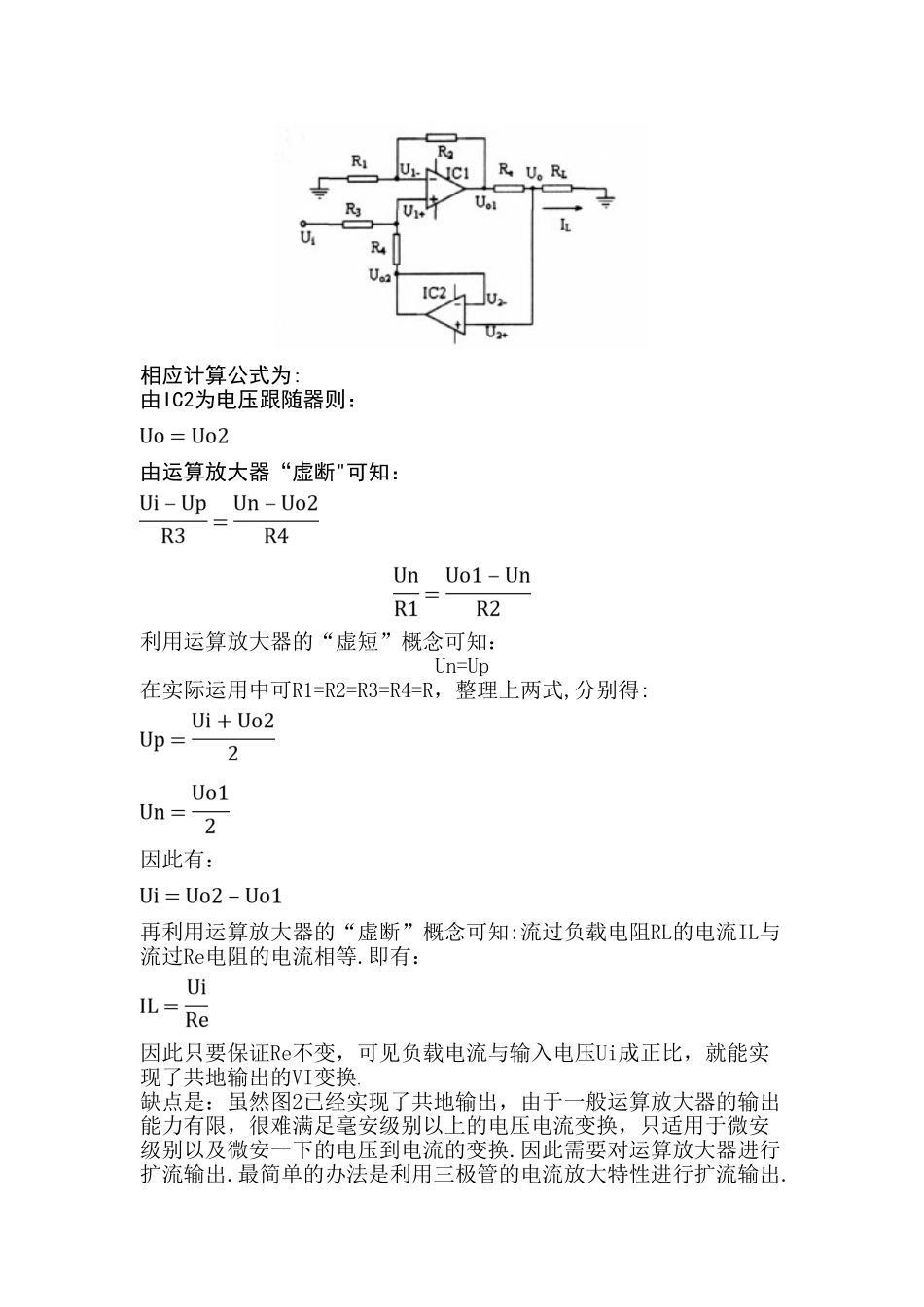

1 、基于运算放大器的基本VI变换电路为了保证负载电阻不影响
