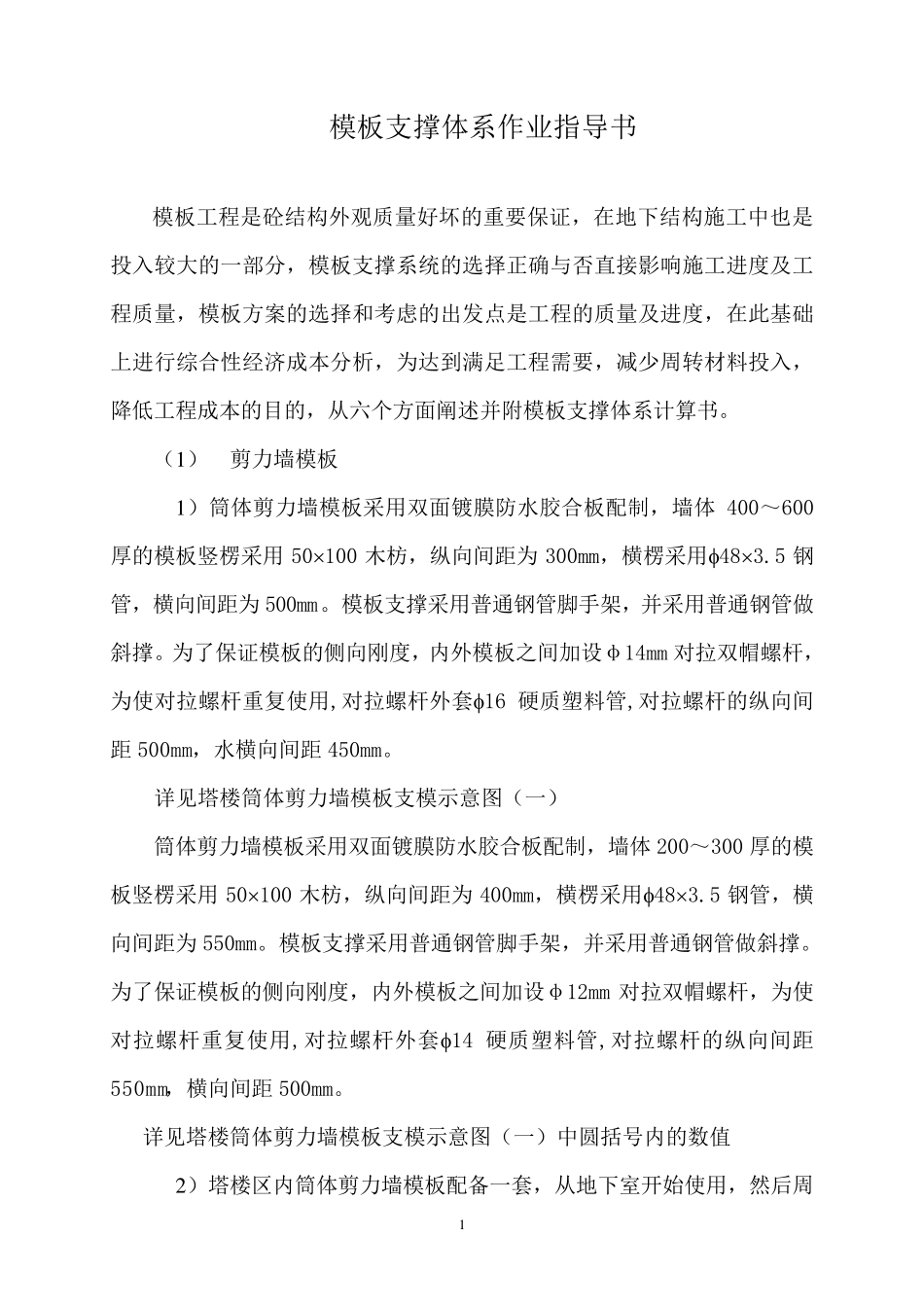

1 模 板 支 撑 体 系 作 业 指 导 书 模 板 工 程 是 砼 结 构 外 观 质 量 好 坏 的 重 要 保 证 ， 在 地 下 结 构 施 工 中 也 是投 入 较 大 的 一 部 分 ， 模 板 支 撑 系 统 的 选 择 正 确 与 否 直 接 影 响 施 工 进 度 及 工程 质 量 ， 模 板 方 案 的 选 择 和 考 虑 的 出 发 点 是 工 程 的 质 量 及 进 度 ， 在 此 基 础上 进 行 综 合 性 经 济 成 本 分 析 ， 为 达 到 满 足 工 程 需 要 ， 减 少 周 转 材 料 投 入 ，降 低 工 程 成 本 的 目 的 ， 从 六 个 方 面 阐 述 并 附 模 板 支 撑 体 系 计 算 书 。 （ 1 ） 剪 力 墙 模 板 1 ） 筒 体 剪 力 墙 模 板 采 用 双 面 镀 膜 防 水 胶 合 板 配 制 ， 墙 体400～ 600厚 的 模 板 竖 楞 采 用50100 木 枋 ， 纵 向 间 距为300mm， 横楞 采 用 483.5 钢管， 横向 间 距为 500mm。 模 板 支 撑 采 用 普通钢管脚手架， 并 采 用 普通钢管做斜撑 。 为 了保 证 模 板 的 侧向 刚度 ， 内外 模 板 之间 加设φ14mm 对拉双 帽螺杆，为 使对拉螺杆重 复使用 ,对拉螺杆外 套16 硬质 塑料 管,对拉螺杆的 纵 向 间距500mm， 水 横向 间 距450mm。 详见塔楼 筒 体 剪 力 墙 模 板 支 模 示 意 图 （ 一 ） 筒 体 剪 力 墙 模 板 采 用 双 面 镀 膜 防 水 胶 合 板 配 制 ， 墙 体 200～ 300 厚 的 模板 竖 楞 采 用50100 木 枋 ， 纵 向 间 距为400mm， 横楞 采 用 483.5 钢管， 横向 间 距为 550mm。 模 板 支 撑 采 用 普通钢管脚手架， 并 采 用 普通钢管做斜撑 。为 了保 证 模 板 的 侧向 刚度 ， 内外 模 板 之间 加设φ12mm 对拉双 帽螺杆， 为 使对拉螺杆重 复使用 ,对拉螺杆外 套14 硬质 塑料 管,对拉螺杆的 纵 向 间 距550mm， 横向 间 距500mm。 详见塔楼 筒 体 剪 力 墙 模 板 支 模 示 意 图 （ 一 ） 中 圆 括 号 内的 数 值 2 ） 塔楼 区 内筒 体 剪 力 墙 模 板 配 备 一 套， 从 地 下 室 开 始 使用...
