模板支撑体系计算书

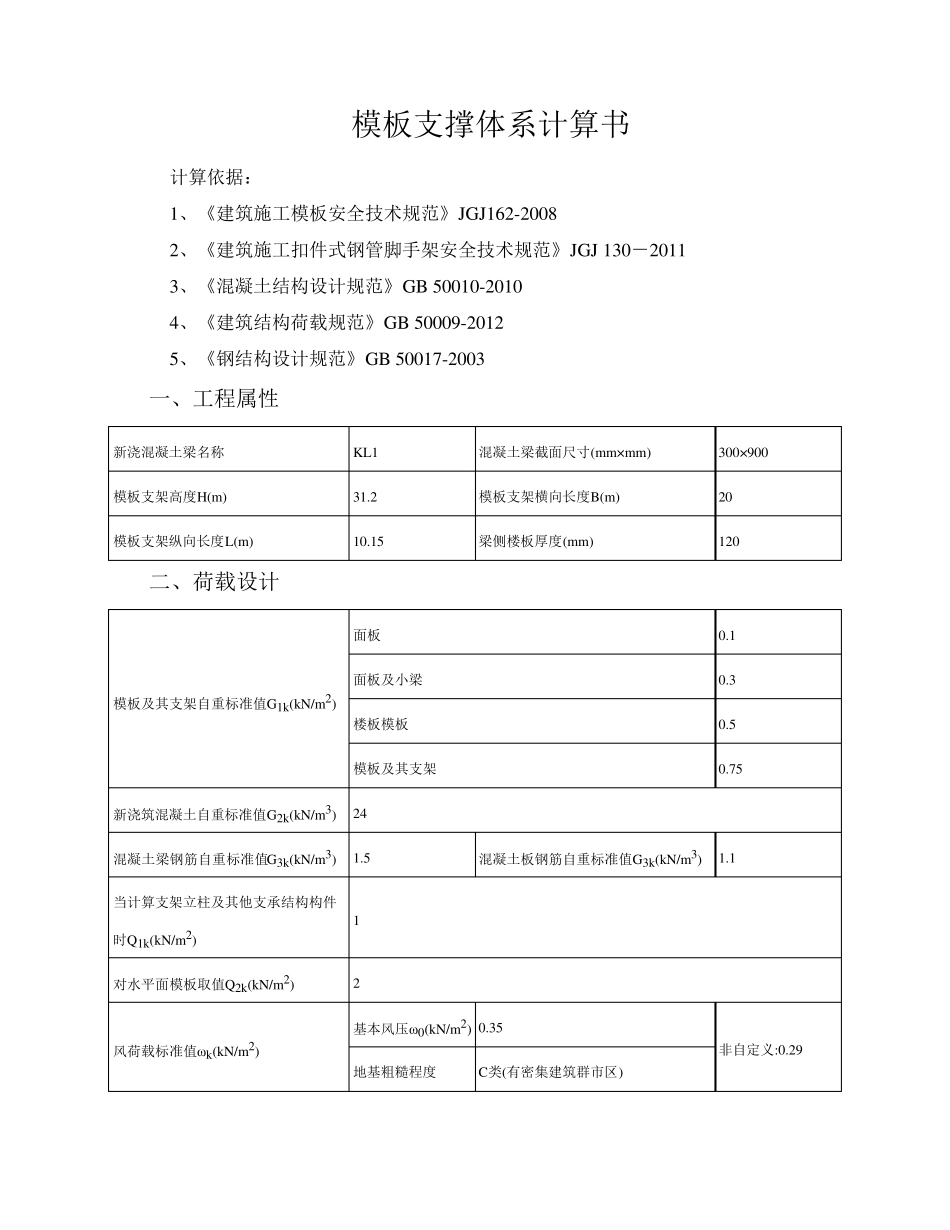

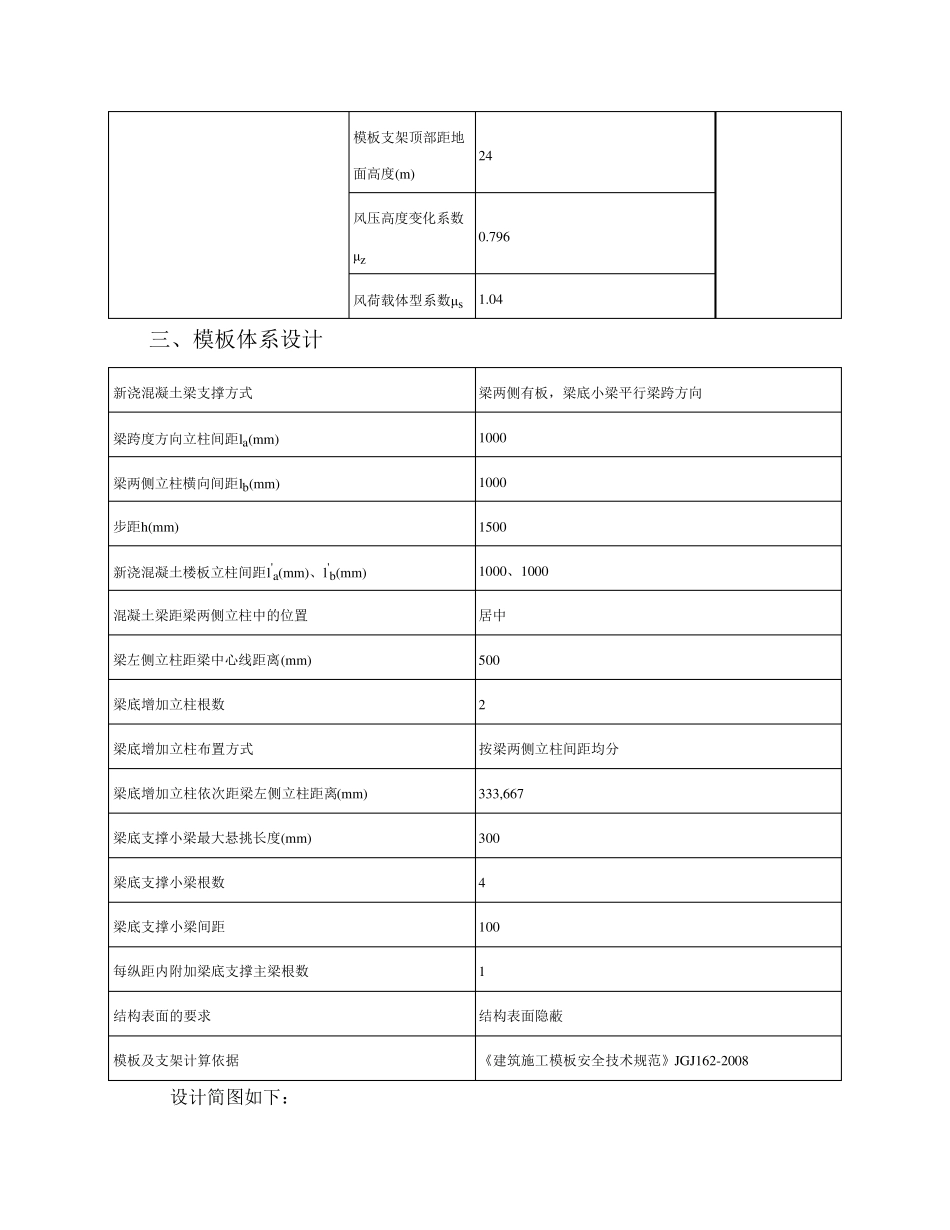

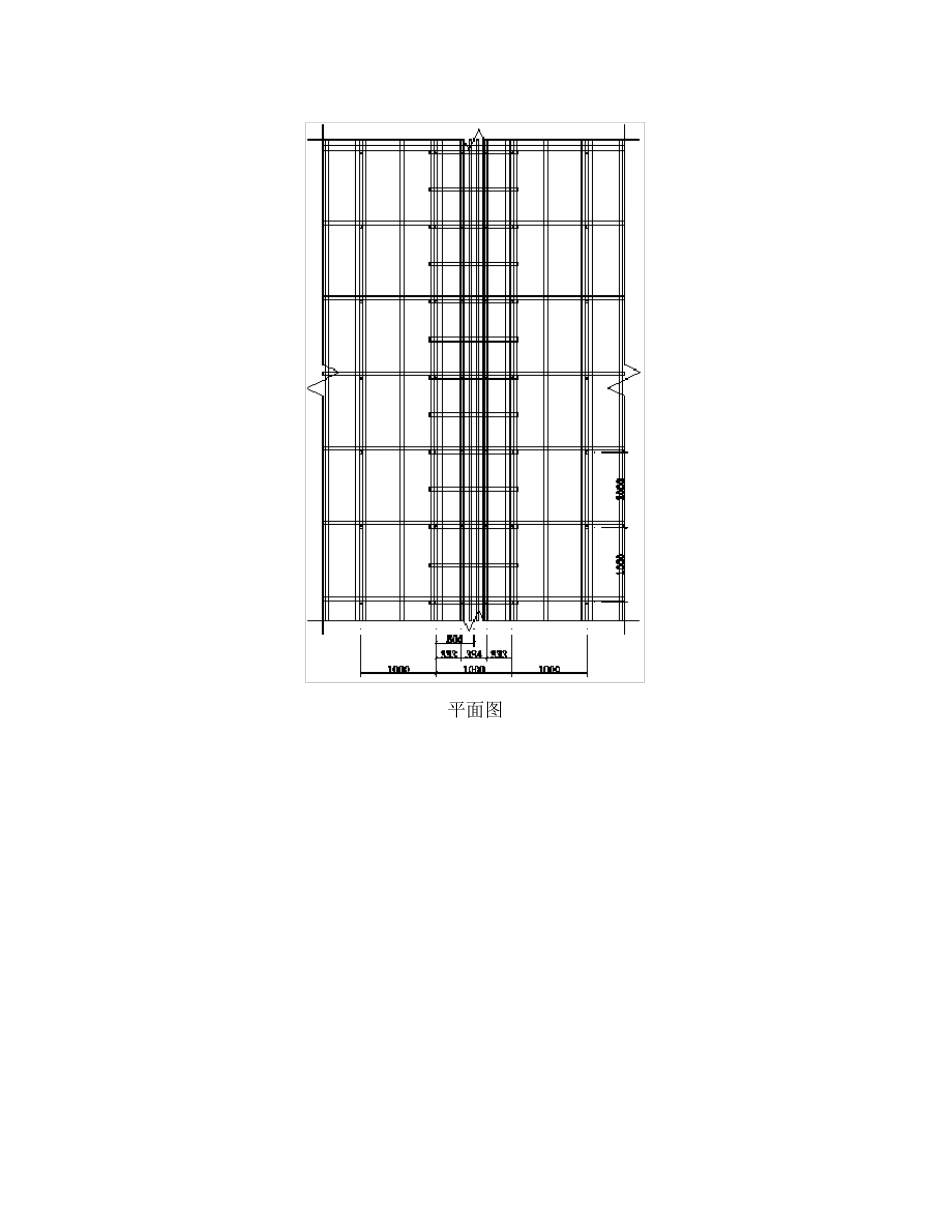

模板支撑体系计算书 计算依据： 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011 3、《混凝土结构设计规范》GB 50010-2010 4、《建筑结构荷载规范》GB 50009-2012 5、《钢结构设计规范》GB 50017-2003 一、工程属性 新浇混凝土梁名称 KL1 混凝土梁截面尺寸(mm×mm) 300×900 模板支架高度H(m) 31.2 模板支架横向长度B(m) 20 模板支架纵向长度L(m) 10.15 梁侧楼板厚度(mm) 120 二、荷载设计 模板及其支架自重标准值G1k(kN/m2) 面板 0.1 面板及小梁 0.3 楼板模板 0.5 模板及其支架 0.75 新浇筑混凝土自重标准值G2k(kN/m3) 24 混凝土梁钢筋自重标准值G3k(kN/m3) 1.5 混凝土板钢筋自重标准值G3k(kN/m3) 1.1 当计算支架立柱及其他支承结构构件时Q1k(kN/m2) 1 对水平面模板取值Q2k(kN/m2) 2 风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 0.35 非自定义:0.29 地基粗糙程度 C类(有密集建筑群市区) 模板支架顶部距地面高度(m) 24 风压高度变化系数μz 0.796 风荷载体型系数μs 1.04 三、模板体系设计 新浇混凝土梁支撑方式 梁两侧有板，梁底小梁平行梁跨方向 梁跨度方向立柱间距la(mm) 1000 梁两侧立柱横向间距lb(mm) 1000 步距h(mm) 1500 新浇混凝土楼板立柱间距l'a(mm)、l'b(mm) 1000、1000 混凝土梁距梁两侧立柱中的位置 居中 梁左侧立柱距梁中心线距离(mm) 500 梁底增加立柱根数 2 梁底增加立柱布置方式 按梁两侧立柱间距均分 梁底增加立柱依次距梁左侧立柱距离(mm) 333,667 梁底支撑小梁最大悬挑长度(mm) 300 梁底支撑小梁根数 4 梁底支撑小梁间距 100 每纵距内附加梁底支撑主梁根数 1 结构表面的要求 结构表面隐蔽 模板及支架计算依据 《建筑施工模板安全技术规范》JGJ162-2008 设计简图如下： 平面图 立面图 四、面板验算 面板类型 覆面木胶合板 面板厚度t(mm) 14 面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5 面板弹性模量E(N/mm2) 5400 取单位宽度b=1000mm，按三等跨连续梁计算： W＝bh2/6=1000× 14× 14/6＝32666.667mm3，I＝bh3/12=1000× 14× 14× 14/12＝228666.667mm4 q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψcQ2k]×b=0.9×max[1.2×(0.1+(24+1.5)×0.9)+1.4×2，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×2]...
