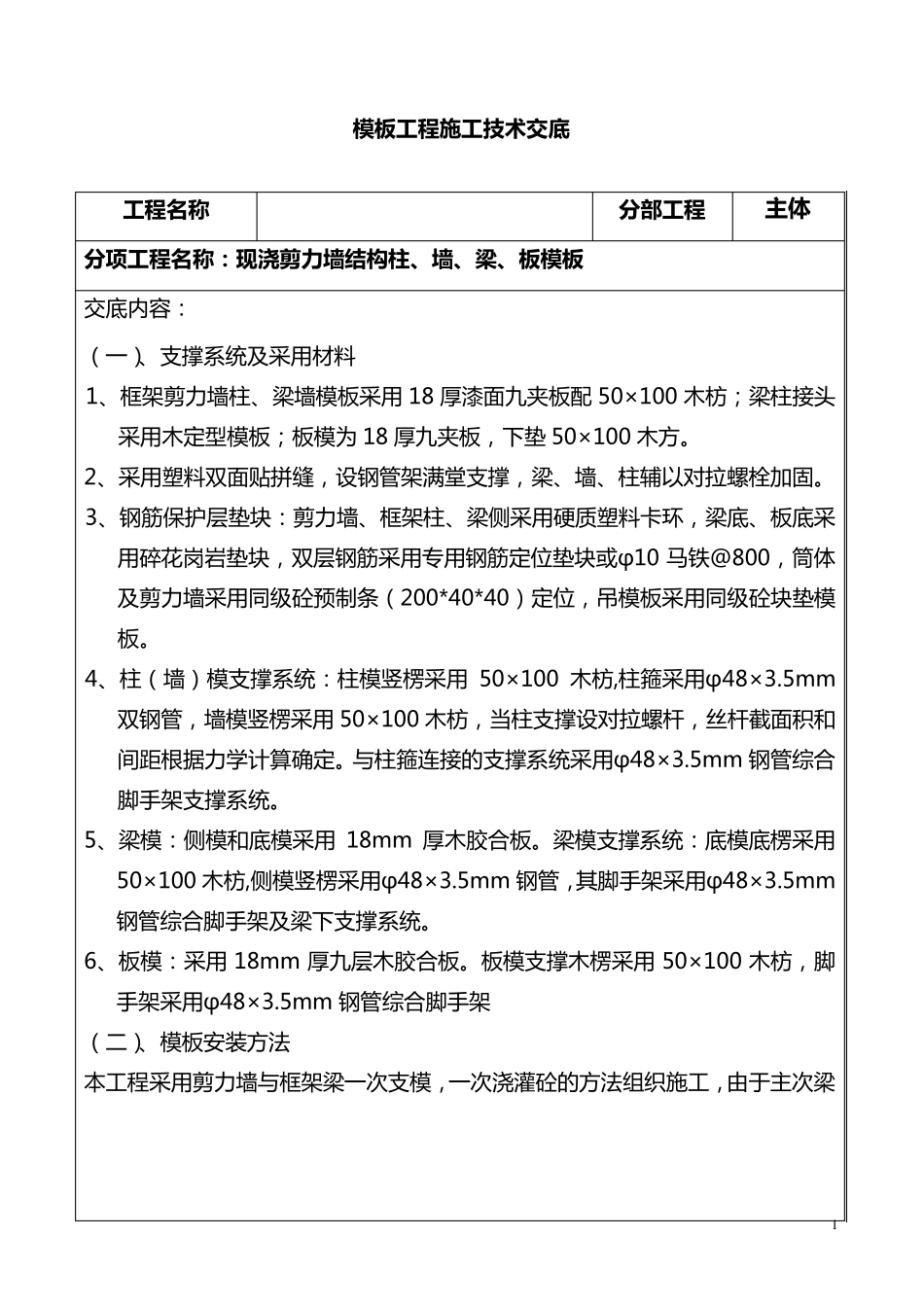

1 模 板 工 程 施 工 技 术 交 底 工 程 名 称 分 部 工 程 主 体 分 项 工 程 名 称 ： 现 浇 剪 力 墙 结 构 柱 、墙 、梁、板 模 板 交 底 内 容 ： （ 一 ）、支 撑 系 统 及 采 用 材 料 1、框 架 剪 力 墙 柱 、梁 墙 模 板 采 用 18 厚 漆 面 九 夹 板 配 50×100 木 枋 ； 梁 柱 接 头采 用 木 定 型 模 板 ； 板 模 为 18 厚 九 夹 板 ， 下 垫 50×100 木 方
2、采 用 塑 料 双 面 贴 拼 缝 ， 设 钢 管 架 满 堂 支 撑 ， 梁 、墙 、柱 辅 以 对 拉 螺 栓 加 固
3、钢 筋 保 护 层 垫 块 ： 剪 力 墙 、框 架 柱 、梁 侧 采 用 硬 质 塑 料 卡 环 ， 梁 底 、板 底 采用 碎 花 岗 岩 垫 块 ， 双 层 钢 筋 采 用 专 用 钢 筋 定 位 垫 块 或 φ10 马 铁 @800， 筒 体及 剪 力 墙 采 用 同 级 砼 预 制 条 （ 200*40*40） 定 位 ， 吊 模 板 采 用 同 级 砼 块 垫 模板
4、柱 （ 墙 ） 模 支 撑 系 统 ： 柱 模 竖 楞 采 用50×100 木 枋 ,柱 箍 采 用 φ48×3
5mm双 钢 管 ， 墙 模 竖 楞 采 用 50×100 木 枋 ， 当 柱 支 撑 设 对 拉 螺 杆 ， 丝 杆 截 面 积 和间 距 根 据 力 学 计 算 确 定
与 柱 箍 连 接 的 支 撑 系 统 采 用 φ48×3
5mm 钢 管 综 合脚 手 架 支 撑 系 统
5、梁 模 ： 侧 模 和 底 模 采 用18mm 厚 木 胶 合 板
梁 模 支 撑 系 统 ： 底 模 底 楞 采 用50×100 木 枋 ,侧 模 竖 楞 采 用 φ48×3
5mm 钢 管
