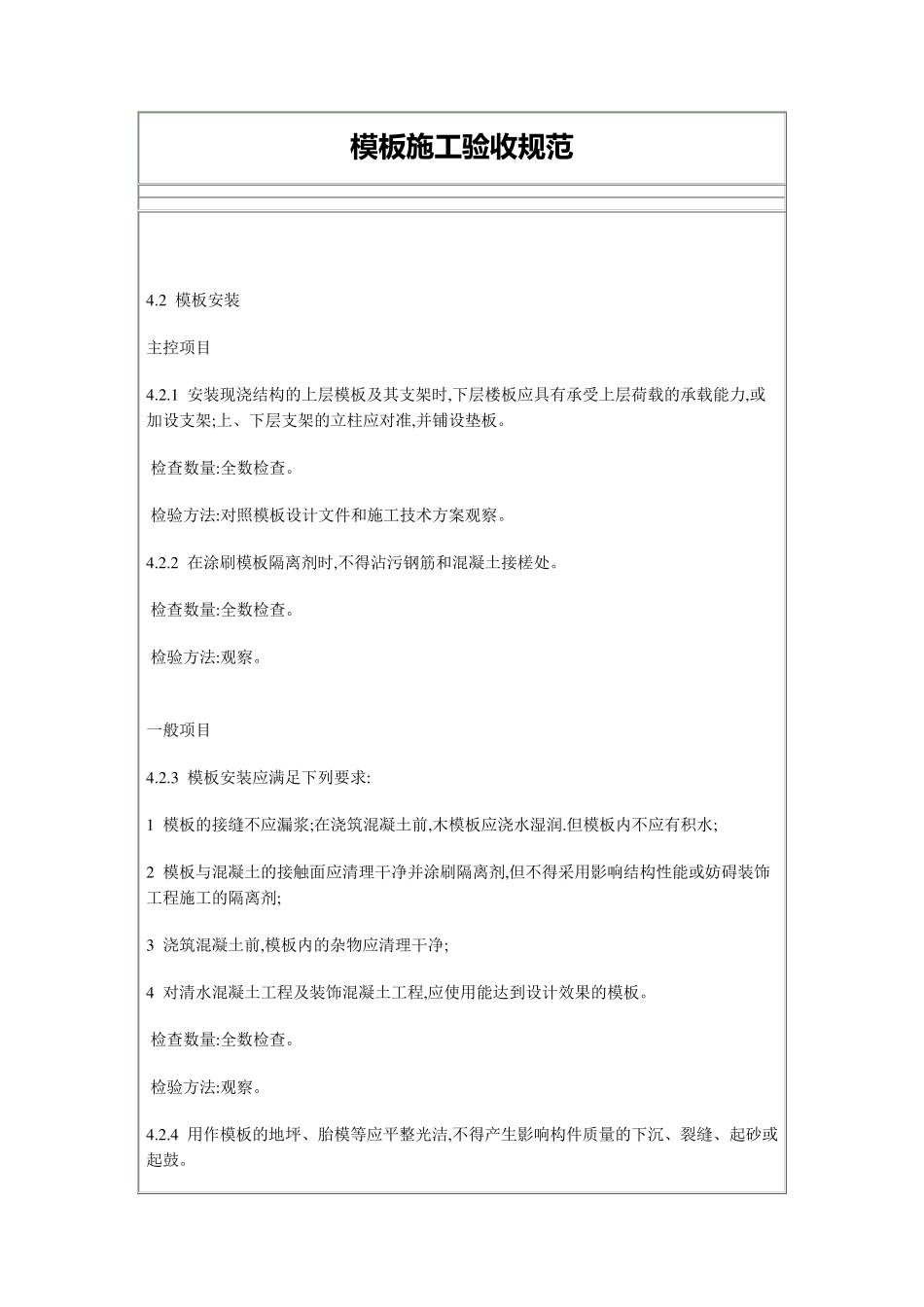

模 板 施 工验收规范 4.2 模板安装 主控项目 4.2.1 安装现浇结构的上层模板及其支架时,下层楼板应具有承受上层荷载的承载能力,或加设支架;上、下层支架的立柱应对准,并铺设垫板。 检查数量:全数检查。 检验方法:对照模板设计文件和施工技术方案观察。 4.2.2 在涂刷模板隔离剂时,不得沾污钢筋和混凝土接槎处。 检查数量:全数检查。 检验方法:观察。 一般项目 4.2.3 模板安装应满足下列要求: 1 模板的接缝不应漏浆;在浇筑混凝土前,木模板应浇水湿润.但模板内不应有积水; 2 模板与混凝土的接触面应清理干净并涂刷隔离剂,但不得采用影响结构性能或妨碍装饰工程施工的隔离剂; 3 浇筑混凝土前,模板内的杂物应清理干净; 4 对清水混凝土工程及装饰混凝土工程,应使用能达到设计效果的模板。 检查数量:全数检查。 检验方法:观察。 4.2.4 用作模板的地坪、胎模等应平整光洁,不得产生影响构件质量的下沉、裂缝、起砂或起鼓。 检查数量:全数检查。 检验方法:观察。 4.2.5 对跨度不小于4m 的现浇钢筋混凝土梁、板,其模板应按设计要求起拱;当设计无具体要求时,起拱高度宜为跨度的1/1000~3/1000。 检查数量:在同一检验批内,对梁,应抽查构件数量的10%,且不少于3 间;对板,应按有代表性的自然间抽查10%,且不少于3 间;对大空间结构,板可按纵、横轴线划分检查面,抽查10%,且不少于3 面。 检验方法:水准仪或拉线、钢尺检查。 4.2.6 固定在模板上的预埋件、预留孔和预留洞均不得遗漏,且应安装牢固,其偏差应符合表4.2.6 的规定。 检查数量:在同一检验批内,对梁、柱和独立基础,应抽查构件数量的10%,且不少于3 件;对墙和板,应按有代表性的自然间抽查10%,且不少于3间;对大空间结构,墙可按相邻轴线间高度5m 左右划分检查面,板可按纵横轴线划分检查面,抽查10%,且均不少于3 面。 检验方法:钢尺检查。 4.2.7 现浇结构模板安装的偏差应符合表 4.2.7 的规定。 检查数量:在同一检验批内,对梁、柱和独立基础,应抽查构件数量的10%,且不少于3 件;对墙和板,应按有代表性的自然间抽查10%,且不少于3间;对大空间结构,墙可按相邻轴线间高度5m 左右划分检查面,板可按纵、横轴线划分检查面,抽查10%,且均不少于3 面。 表 4.2.6 预埋件和预留孔洞的允许偏差 项目 允许偏 差(mm) 预埋钢板中 心线位置 3 预埋管、预留 孔中心线位置 3 插筋 中心线 位置 5 外露长度 +10, 0 预埋螺栓 中心线 位置 2 外露长度 +10, 0...
