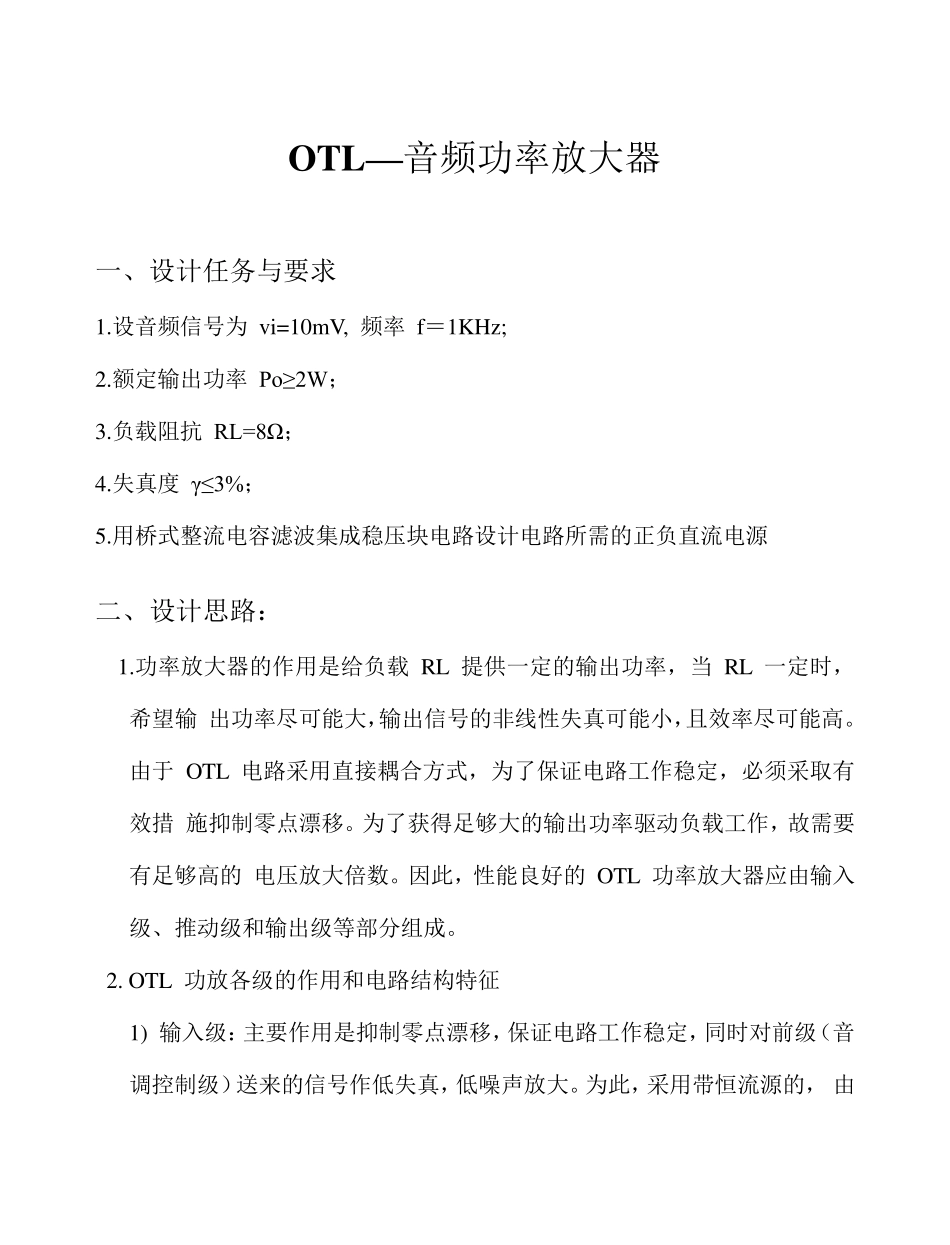

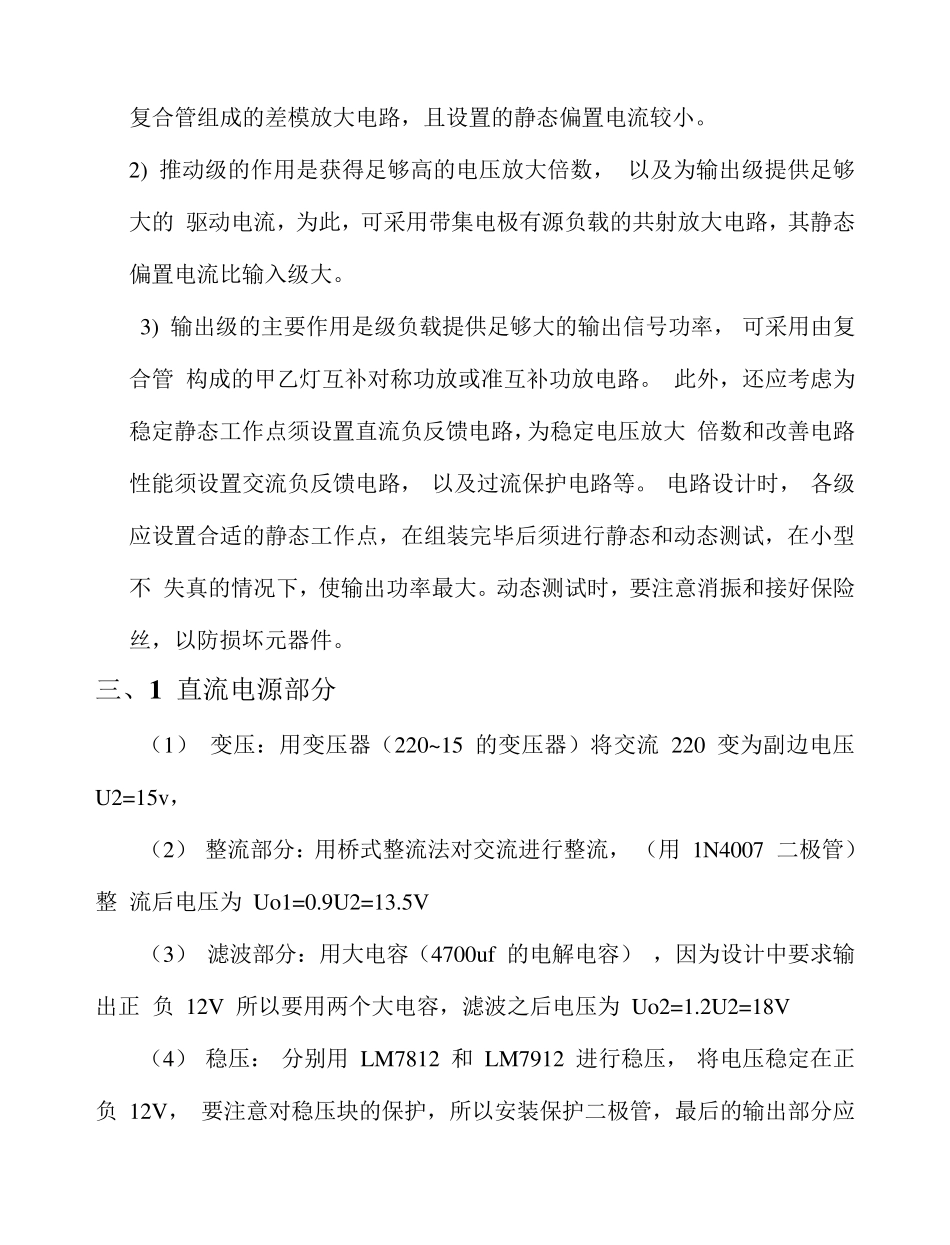

OTL—音频功率放大器 一、设计任务与要求 1.设音频信号为 vi=10mV, 频率 f＝1KHz; 2.额定输出功率 Po≥ 2W； 3.负载阻抗 RL=8Ω； 4.失真度 γ≤3%； 5.用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源 二、设计思路： 1.功率放大器的作用是给负载 RL 提供一定的输出功率，当 RL 一定时，希望输 出功率尽可能大，输出信号的非线性失真可能小，且效率尽可能高。 由于 OTL 电路采用直接耦合方式，为了保证电路工作稳定，必须采取有效措 施抑制零点漂移。为了获得足够大的输出功率驱动负载工作，故需要有足够高的 电压放大倍数。因此，性能良好的 OTL 功率放大器应由输入级、推动级和输出级等部分组成。 2. OTL 功放各级的作用和电路结构特征 1) 输入级：主要作用是抑制零点漂移，保证电路工作稳定，同时对前级（音 调控制级）送来的信号作低失真，低噪声放大。为此，采用带恒流源的， 由复合管组成的差模放大电路，且设置的静态偏置电流较小。 2) 推动级的作用是获得足够高的电压放大倍数， 以及为输出级提供足够大的 驱动电流，为此，可采用带集电极有源负载的共射放大电路，其静态偏置电流比输入级大。 3) 输出级的主要作用是级负载提供足够大的输出信号功率， 可采用由复合管 构成的甲乙灯互补对称功放或准互补功放电路。 此外，还应考虑为稳定静态工作点须设置直流负反馈电路，为稳定电压放大 倍数和改善电路性能须设置交流负反馈电路， 以及过流保护电路等。 电路设计时， 各级应设置合适的静态工作点，在组装完毕后须进行静态和动态测试，在小型不 失真的情况下，使输出功率最大。动态测试时，要注意消振和接好保险丝，以防损坏元器件。 三、1 直流电源部分 （1） 变压：用变压器（220~15 的变压器）将交流 220 变为副边电压 U2=15v， （2） 整流部分：用桥式整流法对交流进行整流， （用 1N4007 二极管）整 流后电压为 Uo1=0.9U2=13.5V （3） 滤波部分：用大电容（4700uf 的电解电容） ，因为设计中要求输出正 负 12V 所以要用两个大电容，滤波之后电压为 Uo2=1.2U2=18V （4） 稳压： 分别用 LM7812 和 LM7912 进行稳压， 将电压稳定在正负 12V， 要注意对稳压块的保护，所以安装保护二极管，最后的输出部分应 装发光二极管，观察电路是否导通。 电路图（附：此图包括正负电源共6 个）： 244700uf4700ufCAPACITOR POLCAPACITOR POLGND2...
