模电课程设计题目

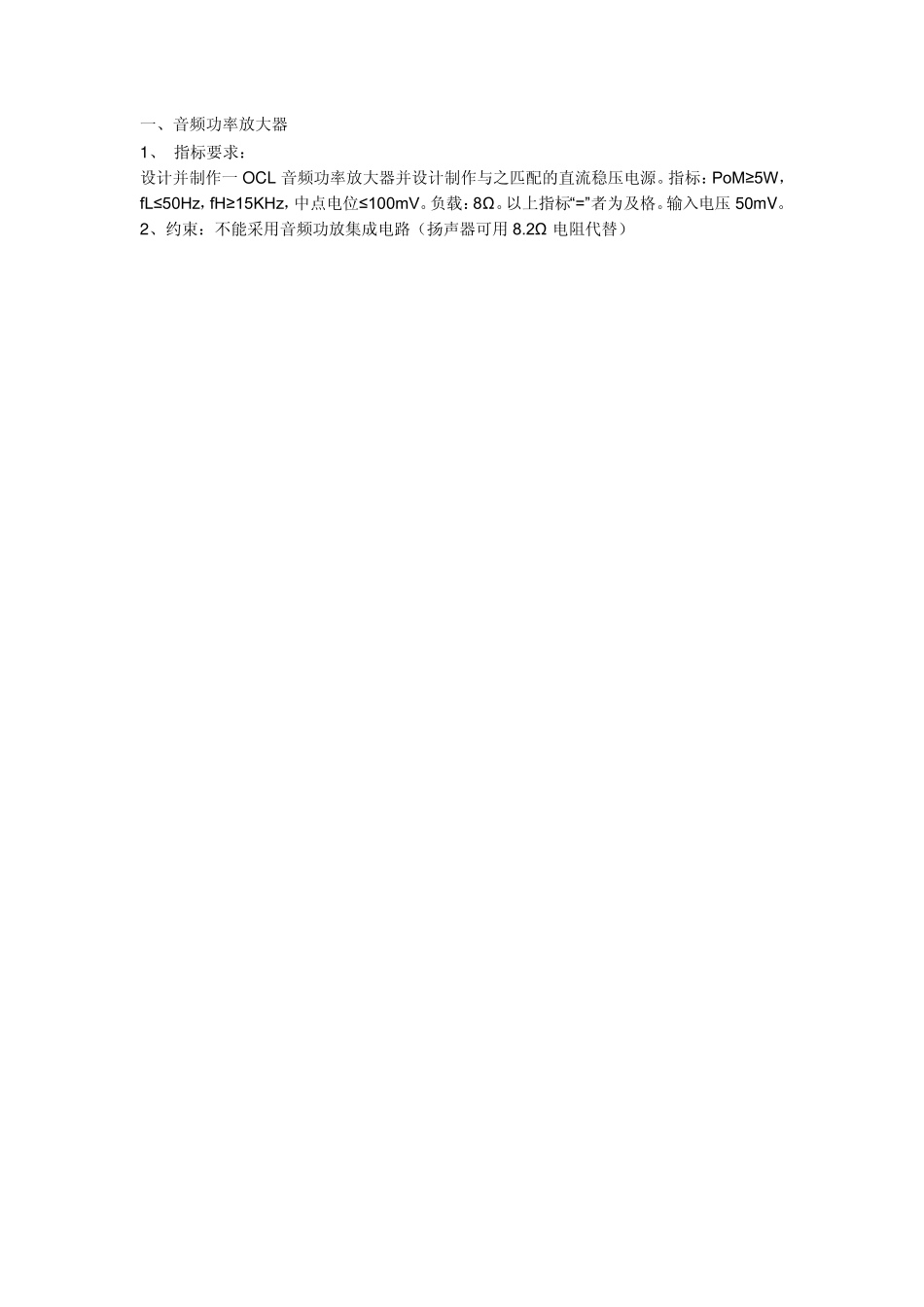

模电课程设计题目_第1页
1/14

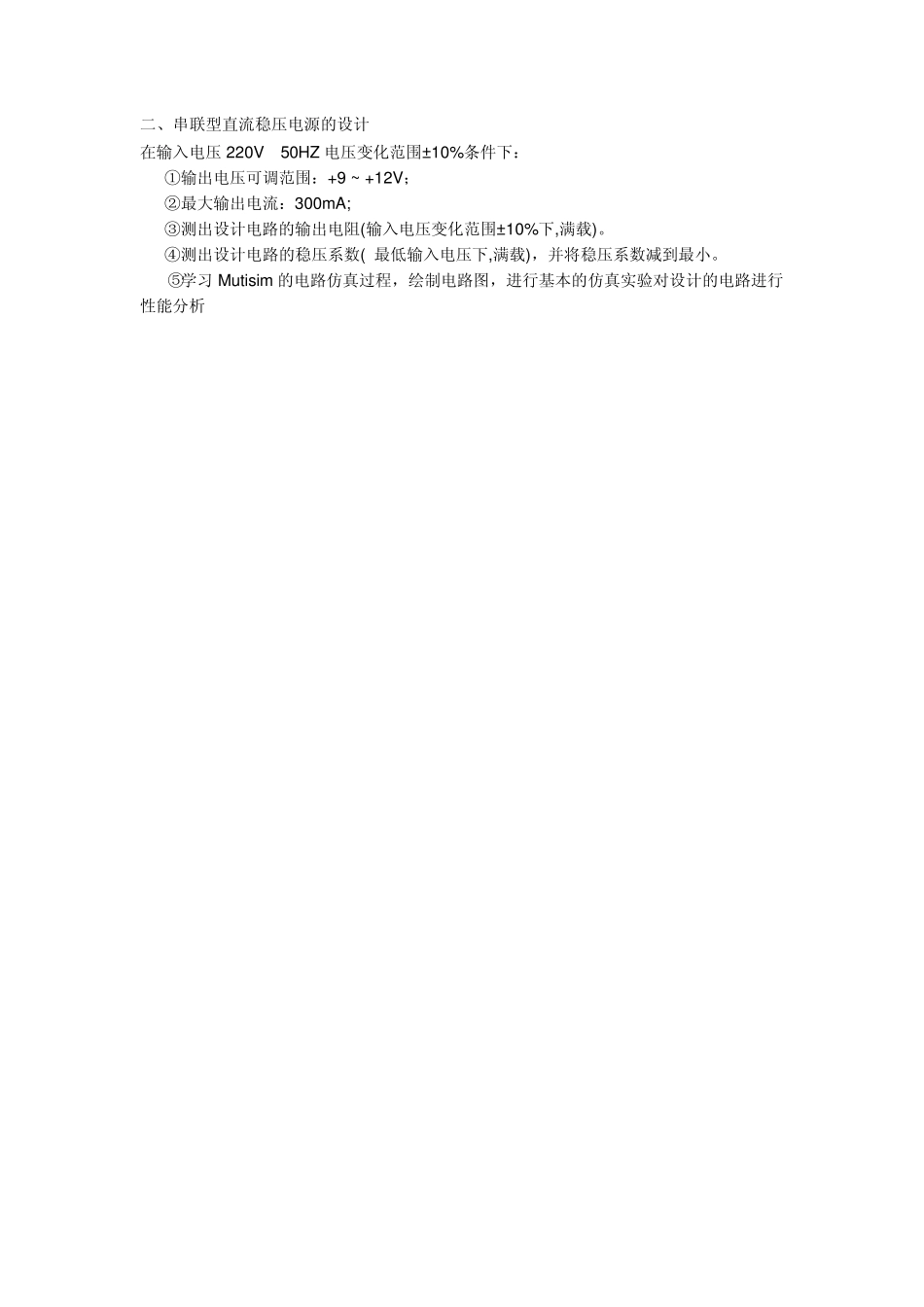

模电课程设计题目_第2页
2/14
模电课程设计题目_第3页
3/14
一、音频功率放大器 1、 指标要求: 设计并制作一OCL 音频功率放大器并设计制作与之匹配的直流稳压电源。指标:PoM≥ 5W,fL≤50Hz,fH≥ 15KHz,中点电位≤100mV。负载:8Ω。以上指标“=”者为及格。输入电压 50m V。 2、约束:不能采用音频功放集成电路(扬声器可用 8.2Ω 电阻代替) 二、串联型直流稳压电源的设计 在输入电压220V 50HZ 电压变化范围±10%条件下: ①输出电压可调范围:+9 ~ +12V; ②最大输出电流:300mA; ③测出设计电路的输出电阻(输入电压变化范围±10%下,满载)。 ④测出设计电路的稳压系数( 最低输入电压下,满载),并将稳压系数减到最小。 ⑤学习 Mutisim 的电路仿真过程,绘制电路图,进行基本的仿真实验对设计的电路进行性能分析 三、温度测量电路 (1) 温度测量范围:-40oC~+125oC.(2) 灵敏度:1mV/ oC(3) 测量精度:±1oC(4) 工作电压:±5V(5) 测量某处的温度值并转换为 0~5V 的电压 四、双工对讲机的设计与制作 采用集成运放和集成功放及阻容元件构成对讲电路,实现甲乙双方异地有线通话对讲;用扬声器兼作话筒和喇叭,双向对讲,互不影响;电源电压+5V,功率〈=0.5W ,工作可靠,效果良好! 五、声光控制灯感应系统 输入:光强信号、声音信号 输出:开关信号 逻辑:在满足光强(不足)条件下,输入声音信号时,输出“开”信号并延时,自动关断;光强足够时,封锁输出或封锁声音检测电路 要点:光强信号检测要考虑排除脉冲信号干扰,如雷电、爆竹、拍照等闪光,可以通过对光强检测信号的简单滤波达到目的,滤波时间常数为秒级即可 构成: 光强检测可以用光电三极管、光电二极管或光敏电阻,电阻成本最低 声音检测用驻极体拾音器,最好设音频选择元件,LC 滤波 信号放大、处理,可以用集成运放或比较器,简单的用 555 电路 驱动可以是三极管驱动小型直流继电器 工作电源,用小型电源变压器+整流+滤波+三段稳压器 六、扩音机电路设计 1、最大输出公路为8W; 2、负载阻抗RL=8欧姆; 3、在同频带内、满功率下非线性失真系数≤3%; 4、具有音调控制功能,即用两只电位器分别调高音和低音。 七、低频函数信号发生器设计 [1] 同时输出三种波形:方波、三角波、正弦波; [2] 频率范围:10Hz – 10kHz; [3] 频率稳定度:△f / f≤10-3 ; [4] 频率控制方式: (1) 通过改变 RC 时间常数控制频率(手控方式) (2) 通过改变控制电压 V1 实现...
