横河电机CENTUMCS3000R3系统概述

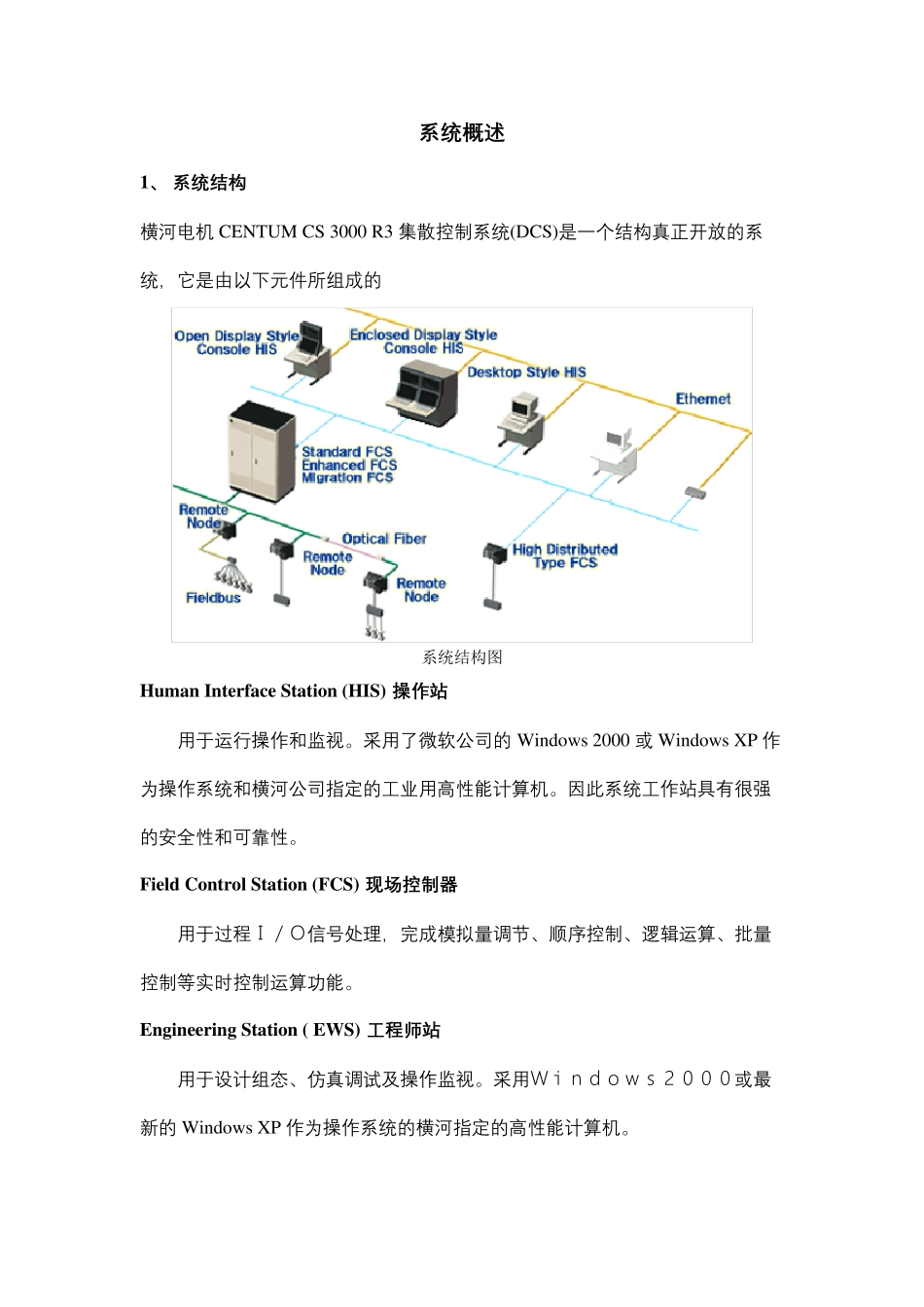

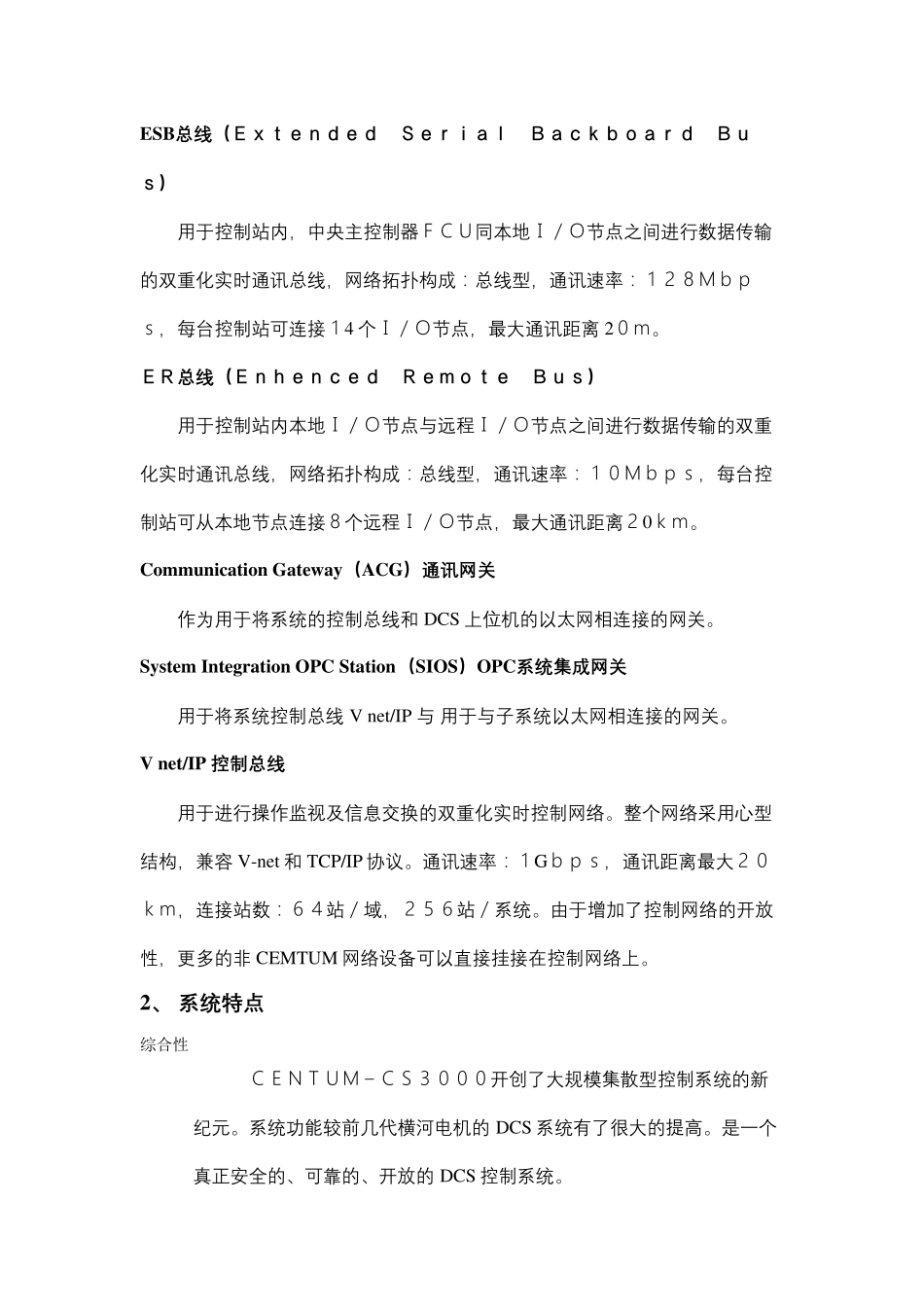

系 统 概 述 1、 系 统 结构 横 河 电 机 CENTUM CS 3000 R3 集 散 控 制 系 统 (DCS)是 一 个 结 构 真 正 开 放 的 系统 ， 它 是 由 以 下 元 件 所 组 成 的 系统结构图 Hu man Interface Station (HIS) 操作站 用 于 运 行 操 作 和 监 视 。 采 用 了 微 软 公 司 的Window s 2000 或 Window s XP 作为 操 作 系 统 和 横 河 公 司 指 定 的 工 业 用 高 性 能 计 算 机 。 因 此 系 统 工 作 站 具 有 很 强的 安 全 性 和 可 靠 性 。 Field Control Station (FCS) 现场控制器 用 于 过 程 Ｉ ／ Ｏ 信 号 处 理 ， 完 成 模 拟 量 调 节 、顺序控 制 、逻辑运 算 、批量控 制 等实时控 制 运 算 功能 。 Engineering Station ( EWS) 工程师站 用 于 设计 组 态、仿真 调 试及操 作 监 视 。 采 用 Ｗｉｎｄｏｗｓ２０００或 最新的 Window s XP 作 为 操 作 系 统 的 横 河 指 定 的 高 性 能 计 算 机 。 ESB总 线 （ Ｅ ｘ ｔ ｅ ｎ ｄ ｅ ｄ Ｓ ｅ ｒ ｉ ａ ｌ Ｂ ａ ｃ ｋ ｂ ｏ ａ ｒ ｄ Ｂ ｕｓ ） 用于控制站内，中央主控制器ＦＣＵ同本地Ｉ／Ｏ节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：１２８Ｍｂｐｓ，每台控制站可连接１4 个Ｉ／Ｏ节点，最大通讯距离 2０ｍ。 Ｅ Ｒ 总 线 （ Ｅ ｎ ｈ ｅ ｎ ｃ ｅ ｄ Ｒ ｅ ｍ ｏ ｔ ｅ Ｂ ｕ ｓ ） 用于控制站内本地Ｉ／Ｏ节点与远程Ｉ／Ｏ节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：１０Ｍｂｐｓ，每台控制站可从本地节点连接８个远程Ｉ／Ｏ节点，最大通讯距离２0ｋｍ。 Communication Gateway（ ACG） 通 讯 网 关 作为用于将系统的控制总线和 DCS 上位机的以太网相连接的网关。 System Integration OPC Station（ SIOS） OPC系 统 集 成 网 关 用于将系统控制总线 V net/IP 与 用于与子系统以太网相连接的网关。 V net/IP 控 制 总 线 用于进行操作监视及信息交换的双重化实时控制网络。整个网络采用心型结构，兼容 V-net和 TCP/IP 协议。通讯速率：１Gｂｐｓ，通讯距离最大２０ｋｍ，连接站数：６４站／域...
