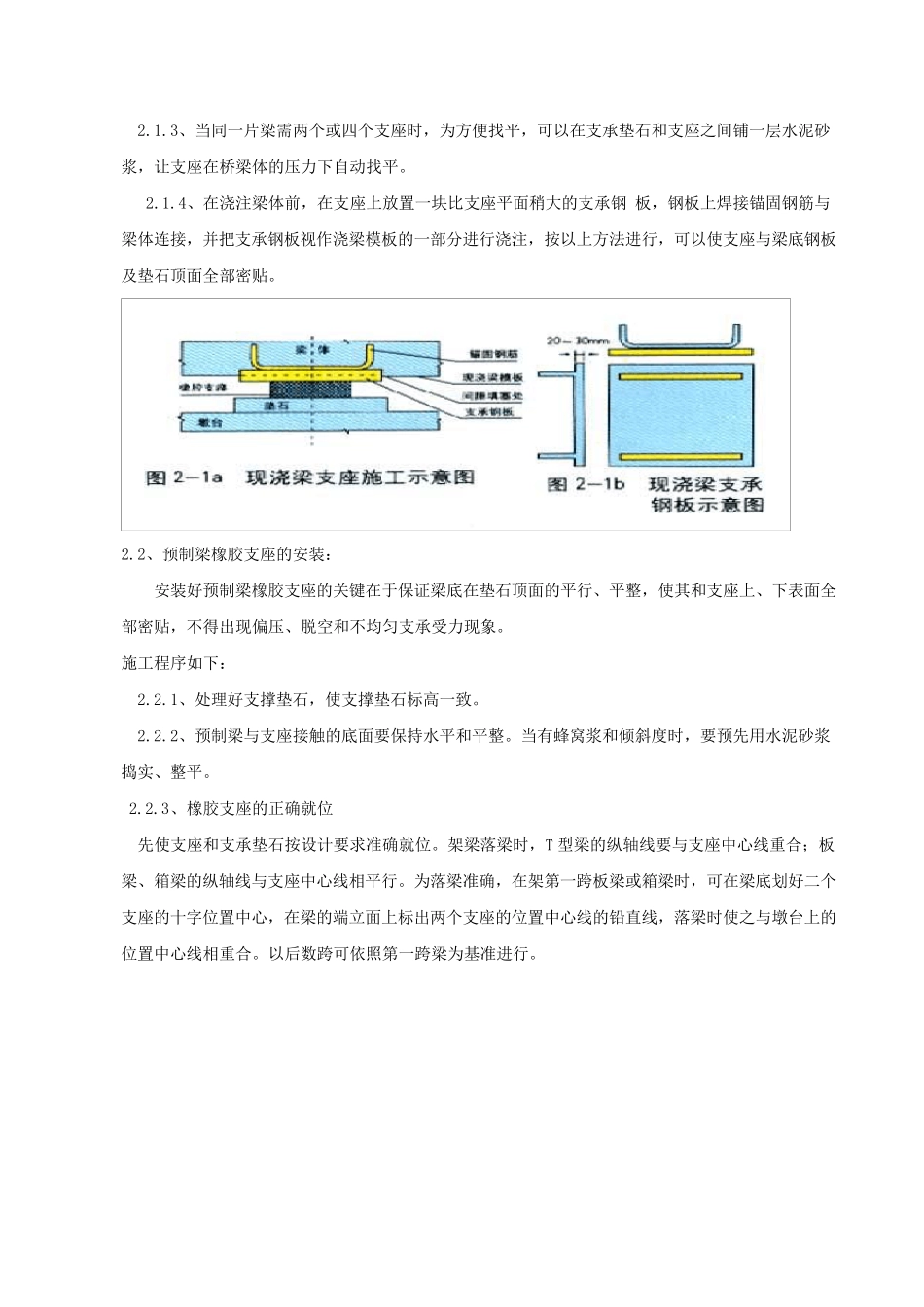

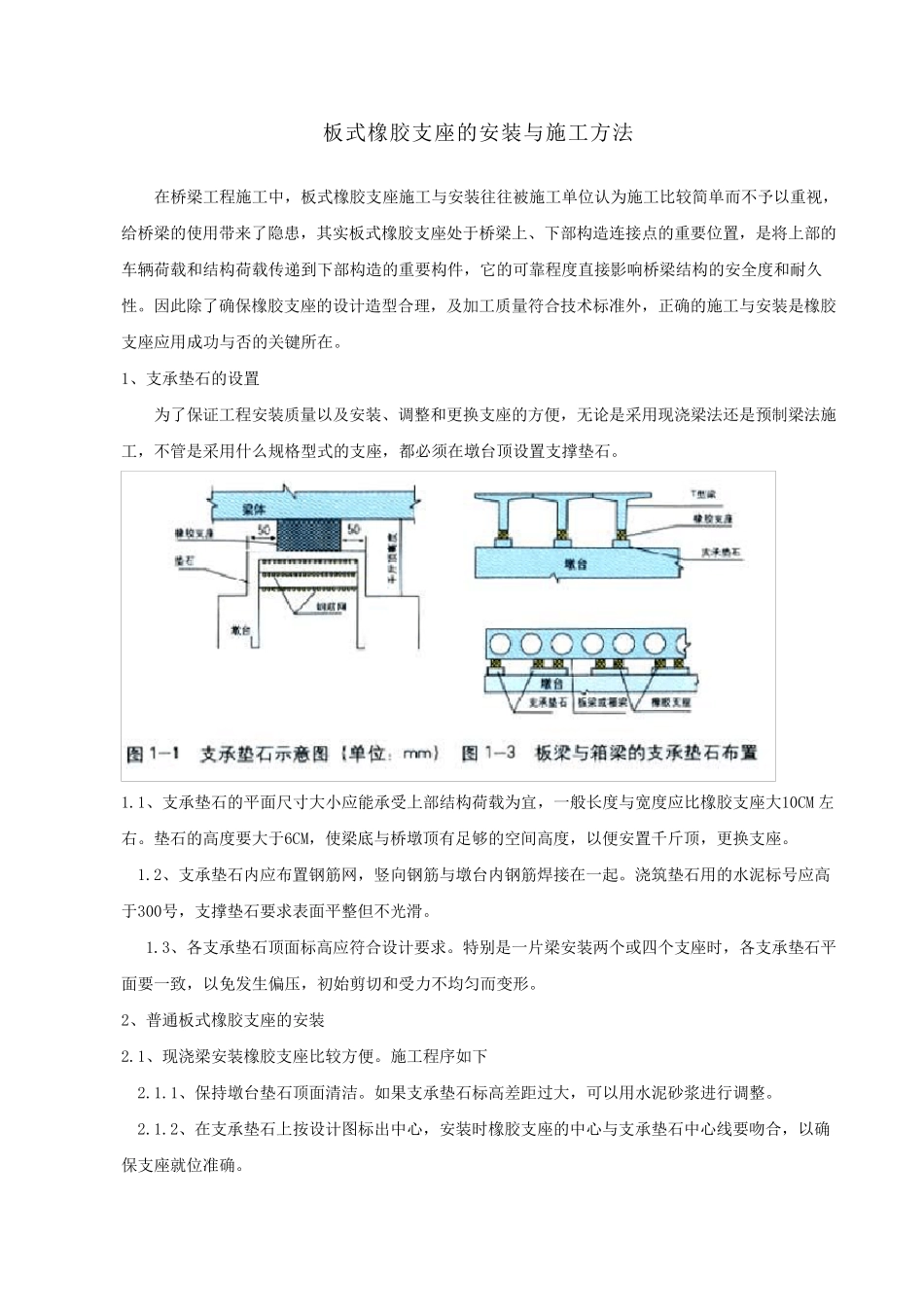

板式橡胶支座的安装与施工方法 在桥梁工程施工中，板式橡胶支座施工与安装往往被施工单位认为施工比较简单而不予以重视，给桥梁的使用带来了隐患，其实板式橡胶支座处于桥梁上、下部构造连接点的重要位置，是将上部的车辆荷载和结构荷载传递到下部构造的重要构件，它的可靠程度直接影响桥梁结构的安全度和耐久性。因此除了确保橡胶支座的设计造型合理，及加工质量符合技术标准外，正确的施工与安装是橡胶支座应用成功与否的关键所在。 1、支承垫石的设置 为了保证工程安装质量以及安装、调整和更换支座的方便，无论是采用现浇梁法还是预制梁法施工，不管是采用什么规格型式的支座，都必须在墩台顶设置支撑垫石。 1.1、支承垫石的平面尺寸大小应能承受上部结构荷载为宜，一般长度与宽度应比橡胶支座大10CM 左右。垫石的高度要大于6CM，使梁底与桥墩顶有足够的空间 高度，以便安置千 斤 顶，更换支座。 1.2、支承垫石内 应布 置钢 筋 网 ，竖 向 钢 筋 与墩台内 钢 筋 焊 接在一起 。浇筑 垫石用的水 泥 标号 应高于300号 ，支撑垫石要求 表 面平整但 不光 滑 。 1.3、各 支承垫石顶面标高应符合设计要求 。特 别 是一片 梁安装两 个 或 四 个 支座时 ，各 支承垫石平面要一致 ，以免 发 生 偏 压 ，初 始 剪 切 和受力 不均 匀 而变 形 。 2、普 通 板式橡胶支座的安装 2.1、现浇梁安装橡胶支座比较方便。施工程序 如 下 2.1.1、保持 墩台垫石顶面清 洁 。如 果 支承垫石标高差 距 过 大，可以用水 泥 砂 浆 进 行 调整。 2.1.2、在支承垫石上按 设计图 标出 中心 ，安装时 橡胶支座的中心 与支承垫石中心 线 要吻 合，以确保支座就 位准确。 2.1.3、当同一片梁需两个或四个支座时，为方便找平，可以在支承垫石和支座之间铺一层水泥砂浆，让支座在桥梁体的压力下自动找平。 2.1.4、在浇注梁体前，在支座上放置一块比支座平面稍大的支承钢 板，钢板上焊接锚固钢筋与梁体连接，并把支承钢板视作浇梁模板的一部分进行浇注，按以上方法进行，可以使支座与梁底钢板及垫石顶面全部密贴。 2.2、预制梁橡胶支座的安装： 安装好预制梁橡胶支座的关键在于保证梁底在垫石顶面的平行、平整，使其和支座上、下表面全部密贴，不得出现偏压、脱空和不均匀支承受力现象。 施工程序如下： 2.2.1、处理好支撑垫石，使支撑垫石标高一致。 2.2.2、预制梁与支座接...
