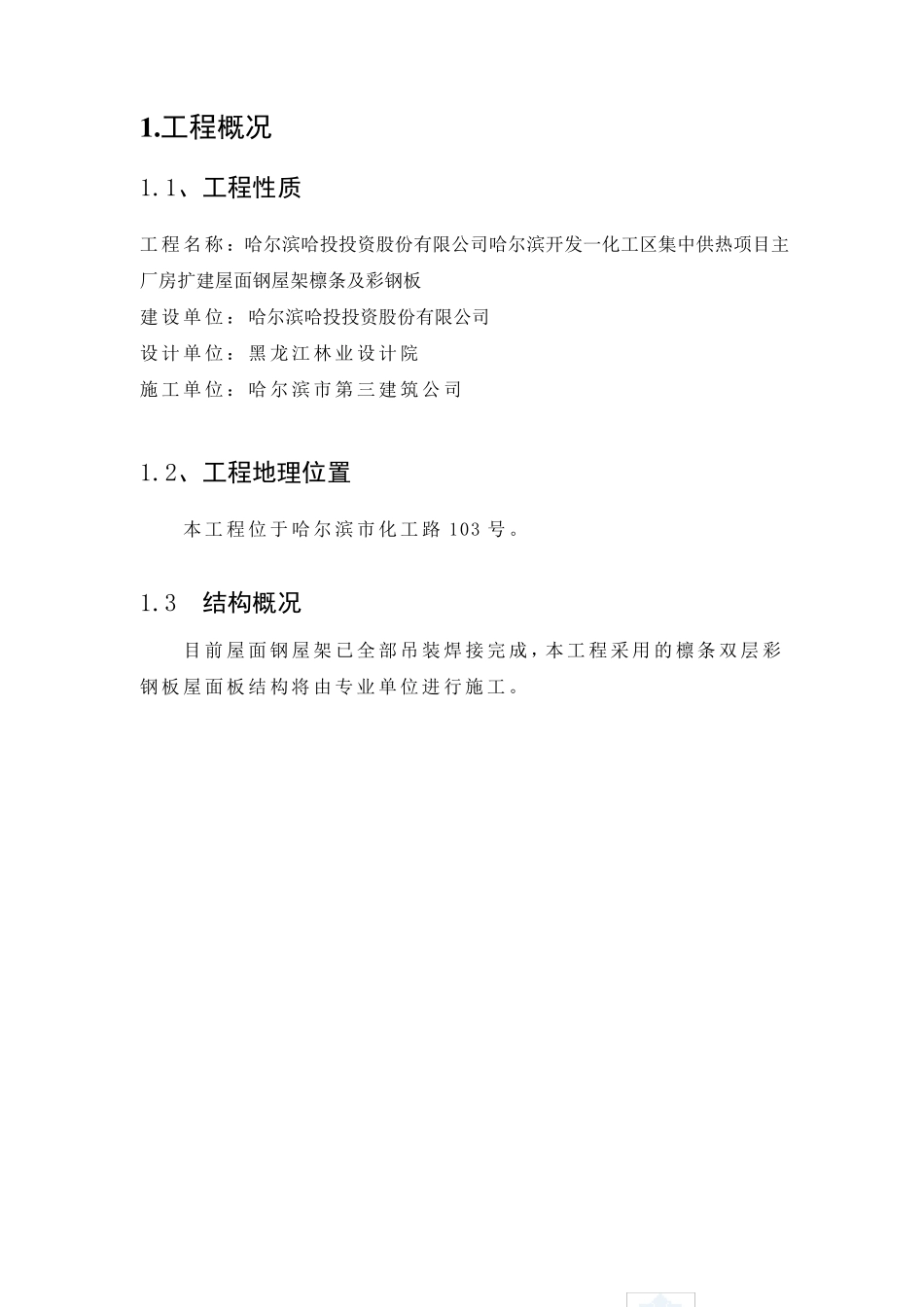

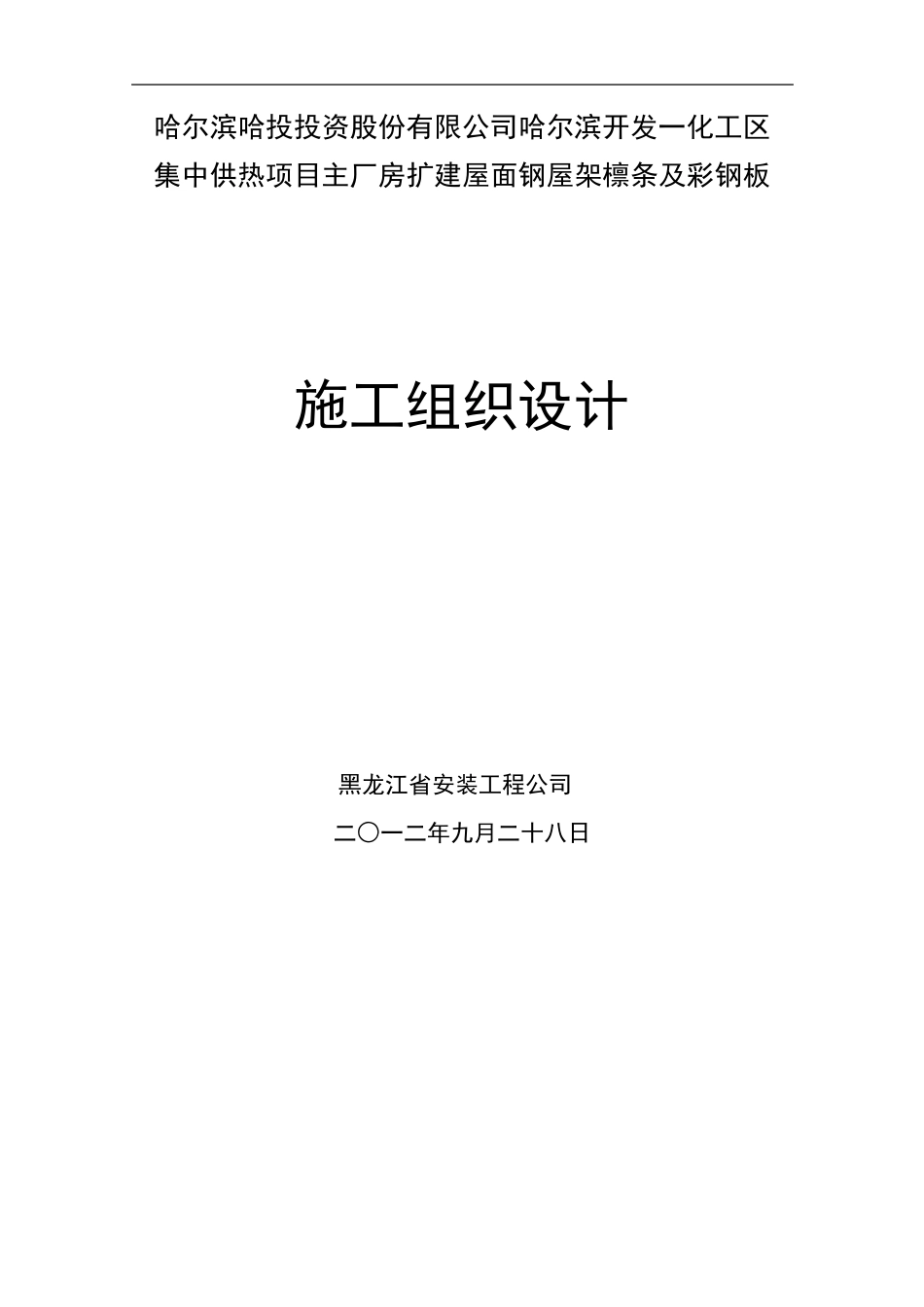

哈尔滨哈投投资股份有限公司哈尔滨开发一化工区集中供热项目主厂房扩建屋面钢屋架檩条及彩钢板 施工组织设计 黑龙江省安装工程公司 二○一二年九月二十八日 目 录 1.工程概况 ....................... 2.编制依据 ....................... 3.屋面系统制作安装施工部署及术措施 .... 4.工程质量保证措施 ................. 5 安全施工保证措施 ................. 1 .工程概况 1.1、工程性质 工程名称:哈尔滨哈投投资股份有限公司哈尔滨开发一化工区集中供热项目主厂房扩建屋面钢屋架檩条及彩钢板 建设单位:哈尔滨哈投投资股份有限公司 设计单位:黑龙江林业设计院 施工单位:哈尔滨市第三建筑公司 1.2、工程地理位置 本工程位于哈尔滨市化工路103 号。 1.3 结构概况 目 前 屋 面 钢 屋 架 已 全 部 吊 装 焊 接 完 成 ,本工程采 用 的 檩 条 双 层 彩钢 板 屋 面 板 结 构 将 由 专 业单位进 行 施工。 2 .编制依据 1、 政府及上级机关颁发的有关工程技术质量、安全文明施工等文件、通知和规定 2、本施工阶段主要贯彻执行的现行有效规范、规程、标准建筑工程施工质量验收统一标准(GBJ50300-2001) 钢结构工程施工质量验收规范(GB50205-2001) 工程测量规范(GB50026-93) 建筑机械使用安全技术规程(JGJ33-2001) 施工现场临时用电安全技术规范(JGJ46-2005) 建筑施工高处作业安全技术规范(JGJ80-91) 建筑施工安全检查标准(JGJ59-99) 施工现场安全生产保证体系(DBJ08—903—2003) 3 .屋面系统制作安装施工部署及技术措施 3.1 材料进场 (1)材料进场,厂商应附原厂出厂材质检验证明。 (2)检验成型浪板及檩条的规格、 尺 寸 、 厚 度 。 (3)检验各 式 收 边 料规格、 尺 寸 、 厚 度 。 (4)检验零 配 件 (自 攻 螺 丝 、 垫 片 、 止 水 胶 等 )。 (5)彩 色 钢 浪板外 观 不 得 有 拖 拉 伤 痕 、 色 斑 ,表 面 膜 层 磨 损 、扭 曲 、 污 染 、 色 差 、 翘 角 等 现 象 。 (6)材料进场时 ,应堆 放 在 甲 方 指 定 之 区 域 ,同 时 乙 方 自 行 负责 该 部 分 材料的安 全 措 施 ,材料应有 适 当 之 包 装 ,以 免 损 毁 。 3.2 材料吊装 (1)材料进场设 置 指 定 地 点 前 ,须 分 批 、 分 类 另 ...
