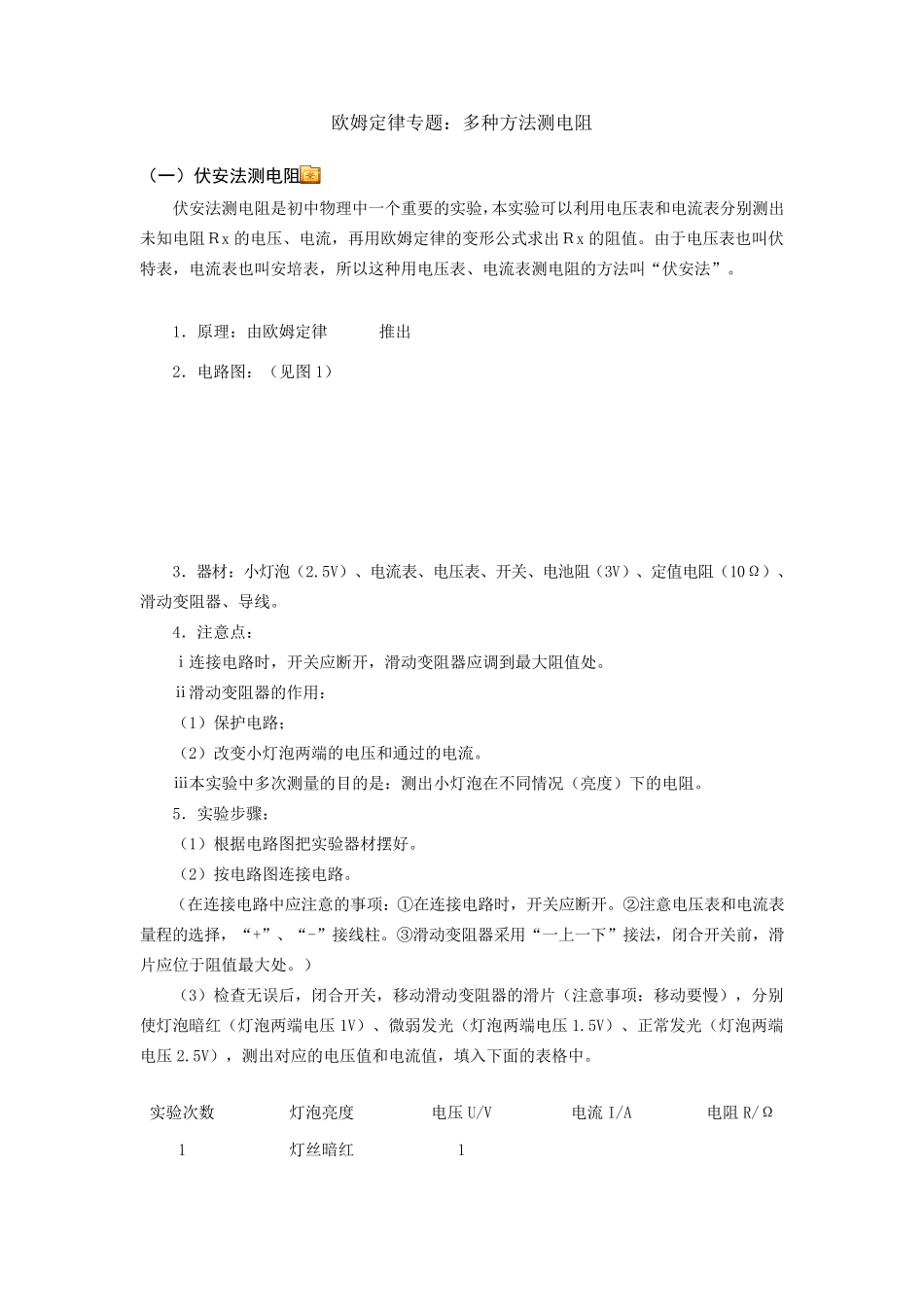

欧姆定律专题:多种方法测电阻 (一)伏安法测电阻 伏安法测电阻是初中物理中一个重要的实验,本实验可以利用电压表和电流表分别测出未知电阻Rx 的电压、电流,再用欧姆定律的变形公式求出Rx 的阻值。由于电压表也叫伏特表,电流表也叫安培表,所以这种用电压表、电流表测电阻的方法叫“伏安法”。 1.原理:由欧姆定律 推出 2.电路图:(见图1) 3.器材:小灯泡(2.5V)、电流表、电压表、开关、电池阻(3V)、定值电阻(10Ω)、滑动变阻器、导线。 4.注意点: ⅰ连接电路时,开关应断开,滑动变阻器应调到最大阻值处。 ⅱ滑动变阻器的作用: (1)保护电路; (2)改变小灯泡两端的电压和通过的电流。 ⅲ本实验中多次测量的目的是:测出小灯泡在不同情况(亮度)下的电阻。 5.实验步骤: (1)根据电路图把实验器材摆好。 (2)按电路图连接电路。 (在连接电路中应注意的事项:①在连接电路时,开关应断开。②注意电压表和电流表量程的选择,“+”、“-”接线柱。③滑动变阻器采用“一上一下”接法,闭合开关前,滑片应位于阻值最大处。) (3)检查无误后,闭合开关,移动滑动变阻器的滑片(注意事项:移动要慢),分别使灯泡暗红(灯泡两端电压1V)、微弱发光(灯泡两端电压1.5V)、正常发光(灯泡两端电压2.5V),测出对 应的电压值和电流值,填 入 下面 的表格 中。 实验次数 灯泡亮度 电压U/V 电流I/A 电阻R/Ω 1 灯丝 暗红 1 2 微弱发光 1.5 3 正常发光 2.5 同时,在实验过程中,用手感受灯泡在不同亮度下的温度。随着灯泡亮度的增加,灯泡的温度 升高。 (4)算出灯丝在不同亮度时的电阻。 6.分析与论证: 展示的几组实验表格,对实验数据进行分析发现:灯泡的电阻不是定值,是变化的。 是什么原因使灯丝的电阻发生变化的呢?是电压与电流吗? 难点突破:(我们对比一个实验如图2:用电压表、电流表测定值电阻的阻值R) 发现:R 是定值,不随电压、电流的变化而变化。 通过论证,表明灯丝的电阻发生改变的原因不在于电压与电流,那是什么原因造成的呢?我们在前面学过,影响电阻大小的因素有哪些?(材料、长度、横截面积和温度。) 那是什么因素影响了灯丝的电阻呢?(是温度。)温度越高,灯丝电阻越大。这个实验再一次验证了这一点。 (二)测电阻的几种特殊方法 1.只用电压表,不用电流表 方法一:如果只用一只电压表,用图3 所示的电路可以测出未知Rx的阻值。 ...
