欧姆龙PLC以太网TCP命令FINS协议实验

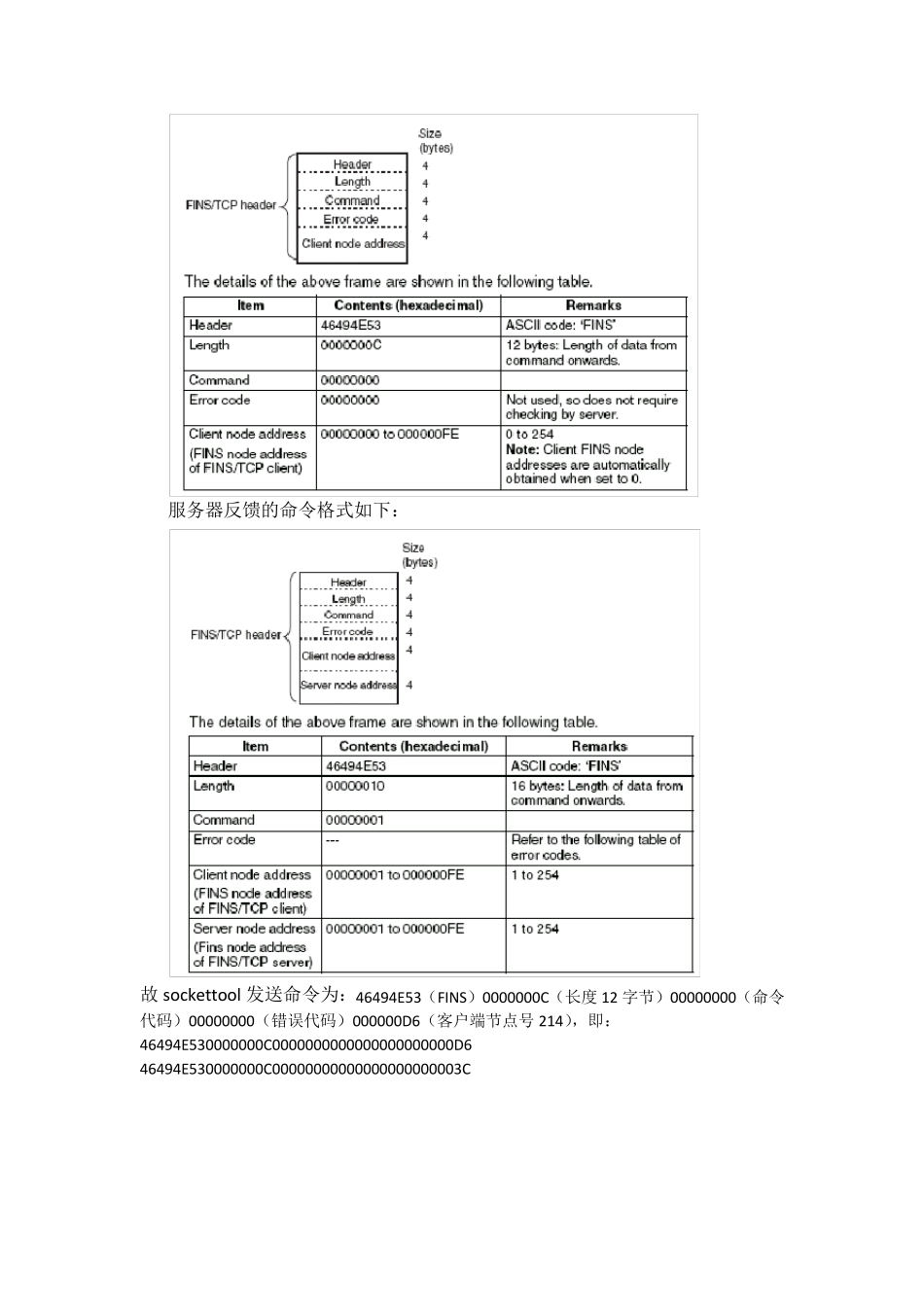

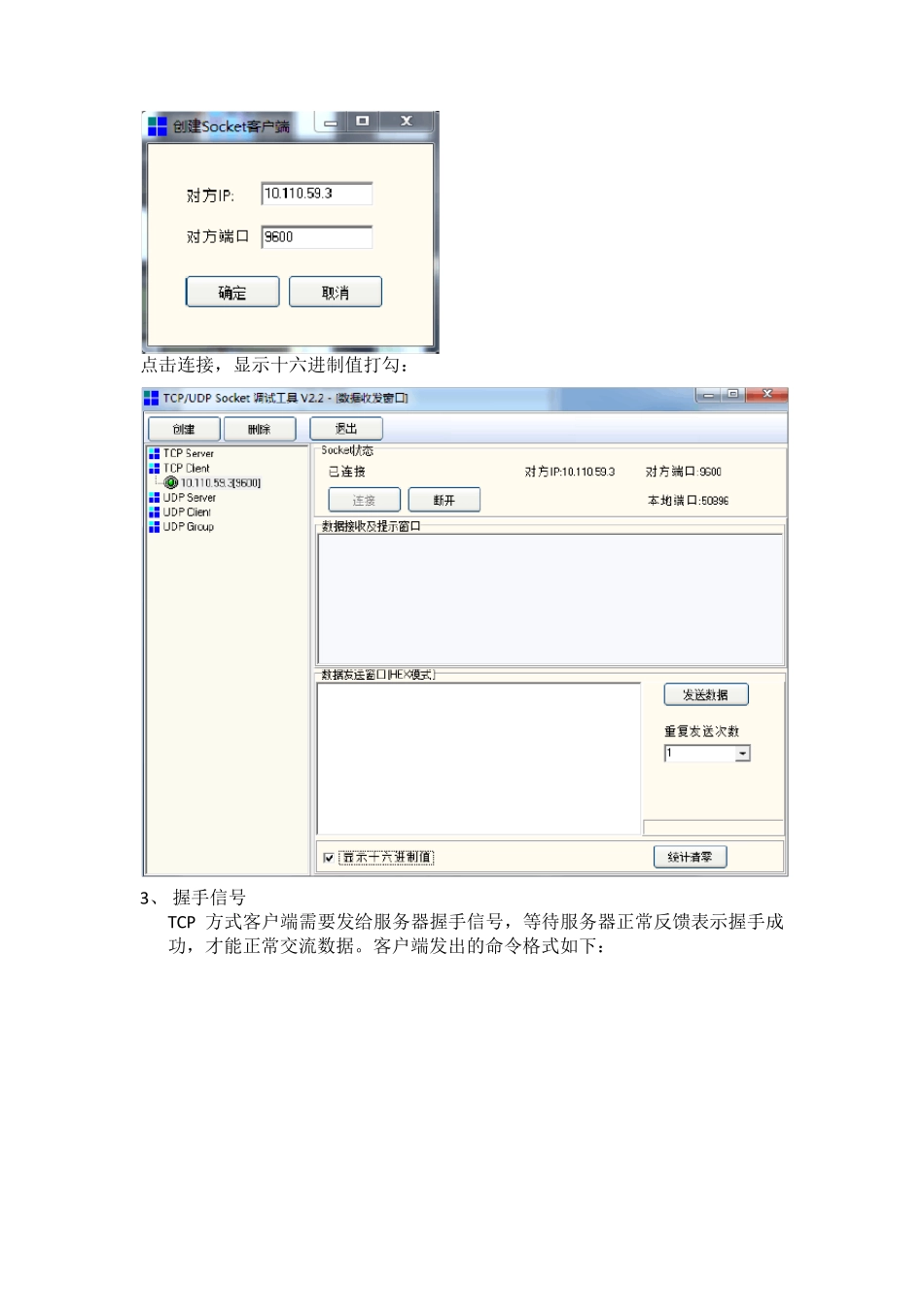

ETN21 以太网fins/TCP 命令 实验时间：2014 年10 月8 日 实验设备：CP1H-XA40DR-A、CP1W-EXT01、CJ1W-ETN21、网线 实验目的：利用SOCKETTOOL发送fins/TCP命令，对CPU内存进行读取和写入。 实验步骤： 1、 IP 地址设置： ①打开电脑本地连接查看 IP 地址如下： ②u sb 线连上电脑，打开 I/O 表，将 ETN21 模块的ip 地址与电脑设置为同一个网段不同节点，节点号跟硬件上的node nu mber 一样，下载重启模块，如下： 2、 配置socketool 软件 ①软件选 TCP Client，创建，输入ETN21 的IP 地址和端口号，端口号 9600，如下： 点击连接，显示十六进制值打勾： 3、 握手信号 TCP 方式客户端需要发给服务器握手信号，等待服务器正常反馈表示握手成功，才能正常交流数据。客户端发出的命令格式如下： 服务器反馈的命令格式如下： 故 sockettool 发送命令为：46494E53（FINS）0000000C（长度 12 字节）00000000（命令代码）00000000（错误代码）000000D6（客户端节点号 214），即：46494E530000000C0000000000000000000000D6 46494E530000000C00000000000000000000003C 反馈是46494E53（FINS）00000010（长度16 字节）00000001（命令代码）00000000（错误代码）000000D6（客户端节点号）00000003（服务器节点号） 通讯建立成功。 4、TCP 命令 ①命令帧如下，ETN 手册 W421 第 7-4 有相关介绍，如下： Fins 命令格式： 实验现象： 1、勾选 16 进制，输入读取 D1 命令：发送 Fins/TCP 命 46494E53（FINS）0000001A（数据长度 26）00000002（命令代码）00000000（错误代码）80000200030000D600000101820001000001（FINS 命令帧），即：46494E530000001A000000020000000080000200030000D600000101820001000001 46494E530000001A0000000200000000800002000100003C00000101820001000001 写入命令，CIO 区100.01 和100.02 置位：发送Fins/TCP 命令46494E53（FINS）0000001C（数据长度28）00000002（命令代码）00000000（错误代码）80000200030000D6000001023000640100020101（FINS 命令帧） 即：46494E530000001C000000020000000080000200030000D6000001023000640100020101 查看内存： 并可看到输出灯100.01 和100.02 亮。 上述 FINS DATE： 80 00 02 00 03 00 00 D6 00 00 ICF RSV GCT DNA DA1 DA2 SNA SA1 SA2 SID 0101/0102 82/30 000000/006401...
