欧姆龙PLC的地址分配

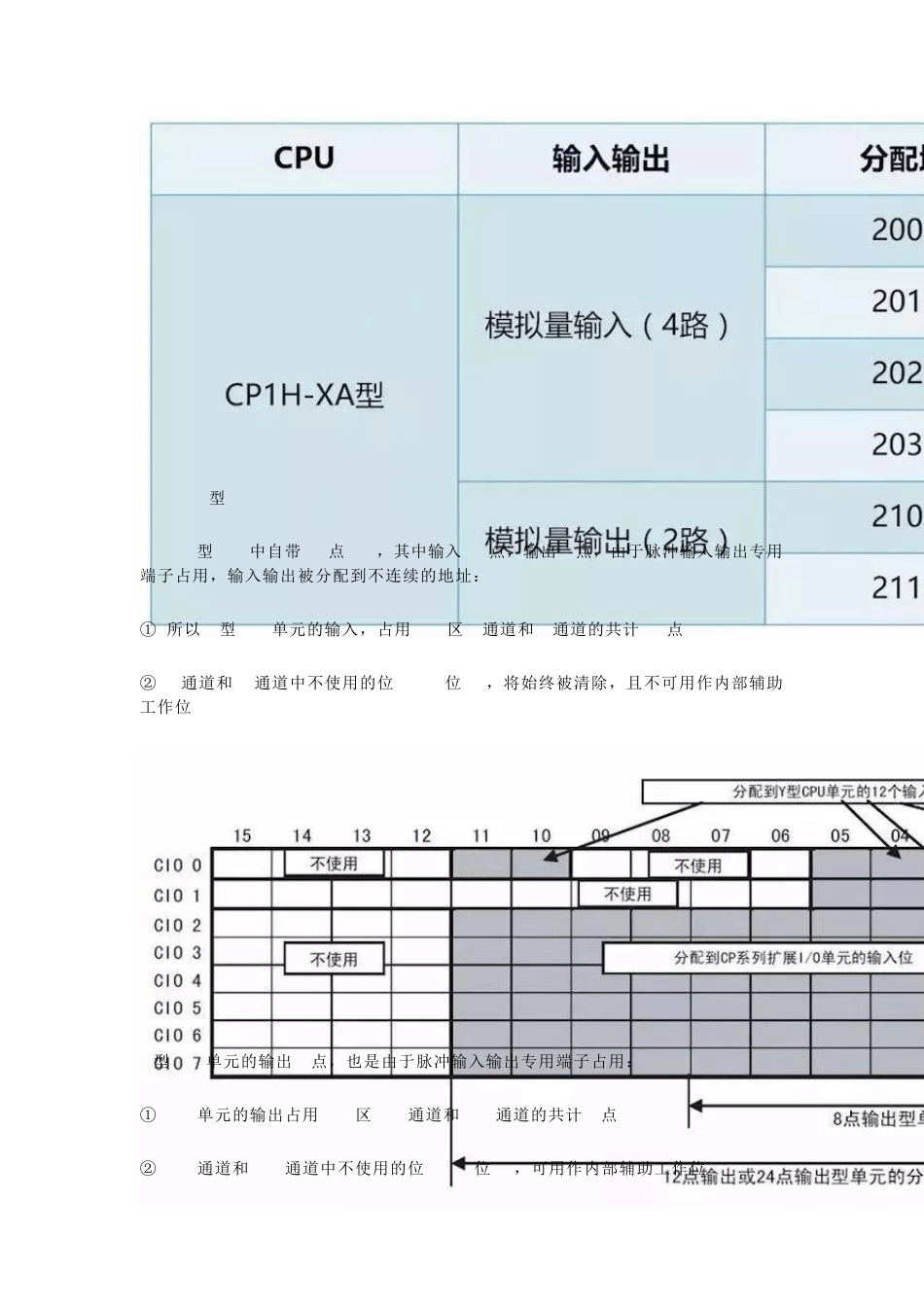

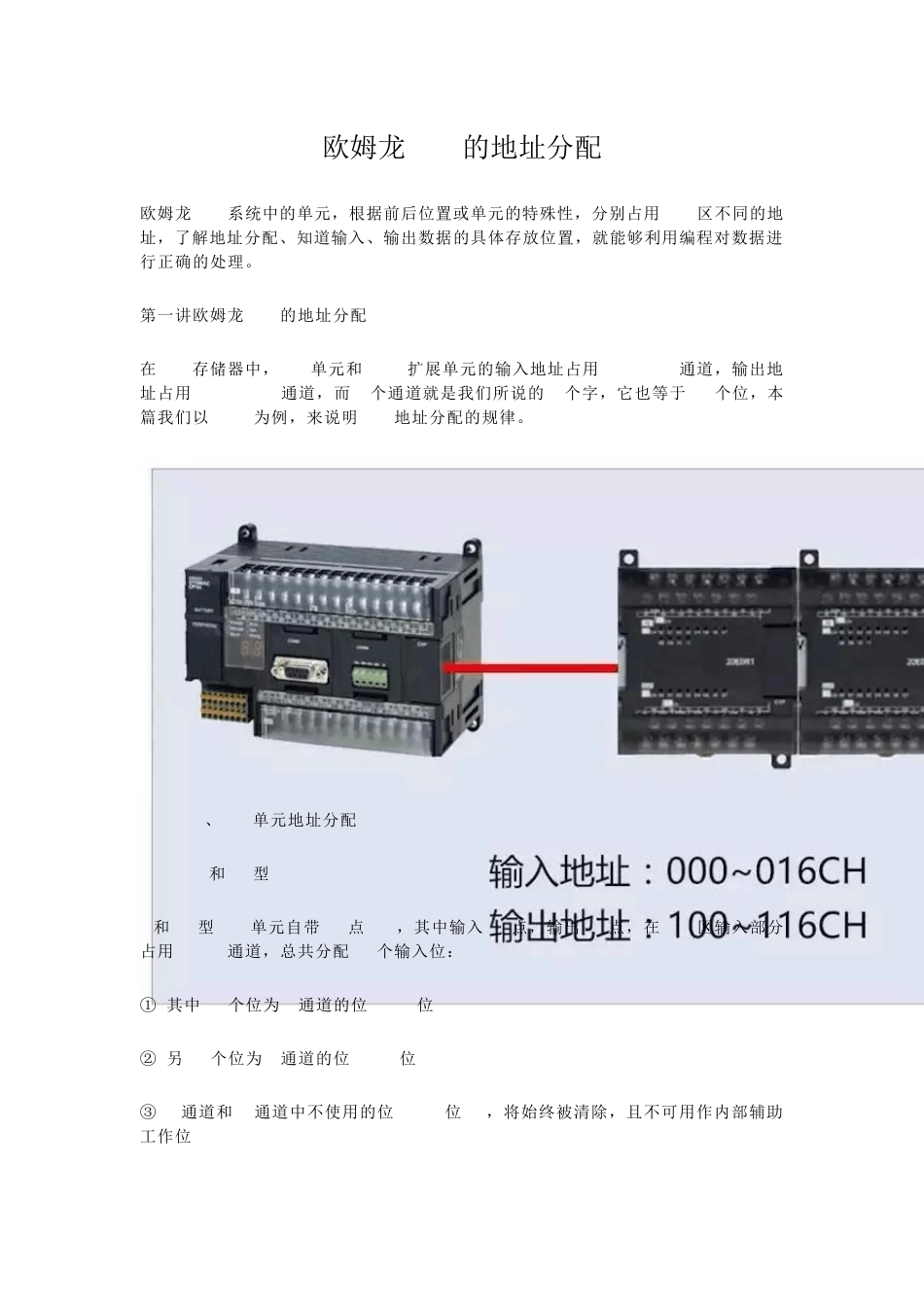

欧姆龙PLC的地址分配 欧姆龙PLC系统中的单元，根据前后位置或单元的特殊性，分别占用CIO区不同的地址，了解地址分配、知道输入、输出数据的具体存放位置，就能够利用编程对数据进行正确的处理。 第一讲欧姆龙PLC的地址分配 在I/O存储器中，CPU单元和CP1W扩展单元的输入地址占用000 ~ 016通道，输出地址占用100 ~ 116通道，而1个通道就是我们所说的1个字，它也等于16个位，本篇我们以CP1H为例，来说明PLC地址分配的规律。 1、CPU单元地址分配 X和XA型CPU X和XA型CPU单元自带40点I/O，其中输入24点，输出16点，在CIO区输入部分占用0 ~ 1通道，总共分配24个输入位： ① 其中12个位为0通道的位00 ~ 位11 ② 另 12个位为1通道的位00 ~ 位11 ③ 0通道和1通道中不使用的位12 ~ 位15，将始终被清除，且不可用作内部辅助工作位 X和XA型CPU单元的输出16点，在CIO区输出部分占用100 ~ 101通道，总共分配16个输出位： ① 其中 8个位为 100通道的位00 ~ 位07 ② 另 8个位为 101通道的位00 ~ 位07 ③ 100通道和101通道的位08 ~ 位15，可用作内部辅助工作位 CP1H-XA型CPU中自带了模拟量输入和输出，其中 4路模拟量输入占用200 ~ 203通道，2路模拟量输出占用210 ~ 211通道。 Y型CPU CP1H-Y型CPU中自带20点I/O，其中输入12点，输出8点，由于脉冲输入输出专用端子占用，输入输出被分配到不连续的地址： ① 所以 Y型CPU单元的输入，占用CIO区 0通道和 1通道的共计 12点 ② 0通道和 1通道中不使用的位 12 ~ 位 15，将始终被清除，且不可用作内部辅助工作位 Y型CPU单元的输出8点，也是由于脉冲输入输出专用端子占用： ① CPU单元的输出占用CIO区 100通道和 101通道的共计 8点 ② 100通道和 101通道中不使用的位 08 ~ 位 15，可用作内部辅助工作位 2、扩展单元地址分配 扩展单元的作用是扩展输入、输出，扩展单元从CPU单元的分配通道之后的下一个通道开始，依次往后分配地址。 CP1W扩展单元 如CPU单元自带输入占用0通道和1通道，输出占用100通道和101通道，以后连接的CP1W的扩展单元： ① 其输入从2通道开始依次往后分配，最多分配到 16通道 ② 输出从102通道开始依次往后分配，最多分配到 116通道 CP1W的基本 I/O扩展单元，根据输入输出的点数不同，其所分配的输入输出通道数也不同，位分配原则与 CPU单元输入输出的位分配原则相同，例如12点输入、8点输出的扩展单元，输入...
