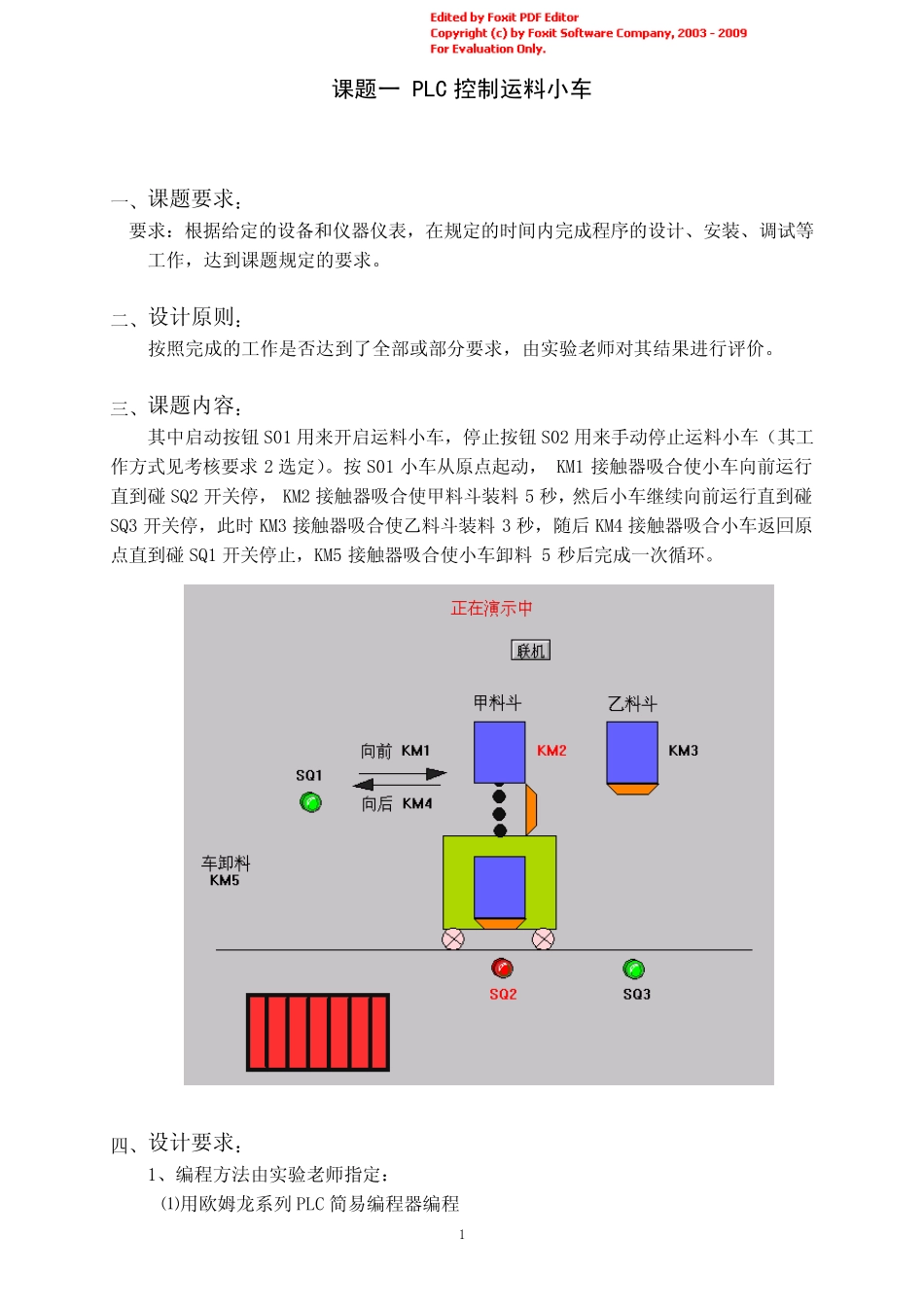

要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等 课题一 PLC 控制运料小车 一、课题要求： 工作，达到课题规定的要求
二、设计原则： 按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价
三、课题内容： 其中启动按钮S01 用来开启运料小车，停止按钮S02 用来手动停止运料小车（其工作方式见考核要求2 选定）
按S01 小车从原点起动， KM1 接触器吸合使小车向前运行直到碰SQ2 开关停， KM2 接触器吸合使甲料斗装料5 秒，然后小车继续向前运行直到碰SQ3 开关停，此时KM3 接触器吸合使乙料斗装料3 秒，随后KM4 接触器吸合小车返回原点直到碰SQ1 开关停止，KM5 接触器吸合使小车卸料 5 秒后完成一次循环

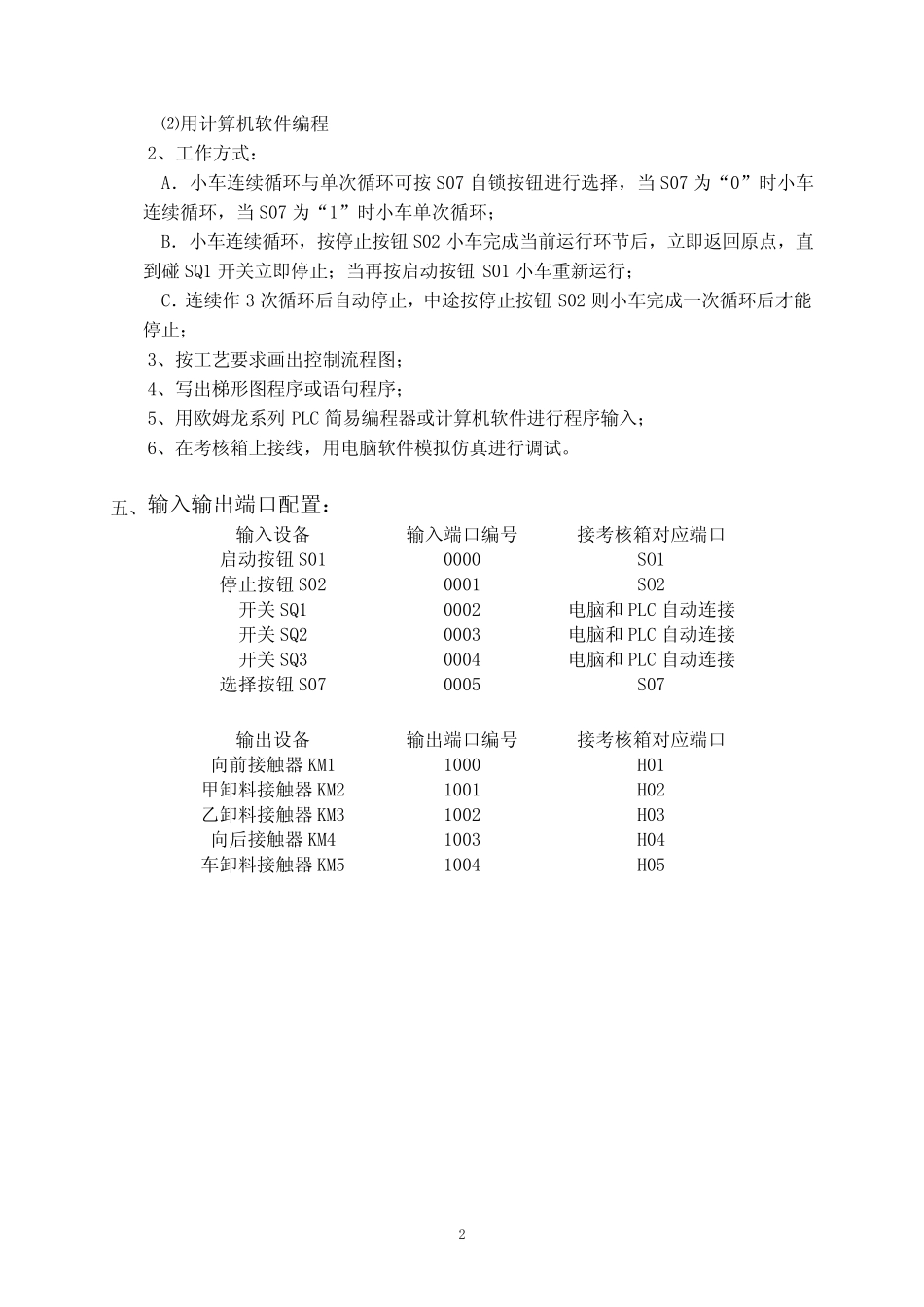

四、设计要求： 1、编程方法由实验老师指定： ⑴用欧姆龙系列 PLC 简易编程器编程 1⑵用计算机软件编程 2、工作方式： A．小车连续循环与单次循环可按S07 自锁按钮进行选择，当S07 为“0”时小车连续循环，当S07 为“1”时小车单次循环； B．小车连续循环，按停止按钮S02 小车完成当前运行环节后，立即返回原点，直到碰 SQ1 开关立即停止；当再按启动按钮S01 小车重新运行； C．连续作3 次循环后自动停止，中途按停止按钮S02 则小车完成一次循环后才能停止； 3、按工艺要求画出控制流程图； 4、写出梯形图程序或语句程序； 5、用欧姆龙系列 PLC 简易编程器或计算机软件进行程序输入； 6、在考核箱上接线，用电脑软件模拟仿真进行调试
五、输入输出端口配置： 输入设备 输入端口编号 接考核箱对应端口 启动按钮S01 0000 SO1 停止按钮S02 0001 SO2 开关 SQ1 0002 电脑和 PLC 自动连接 开关 SQ2 0003 电脑和 PLC 自动连接 开关 SQ3 0004 电脑和
