欧姆龙光电传感器原理及工作方式

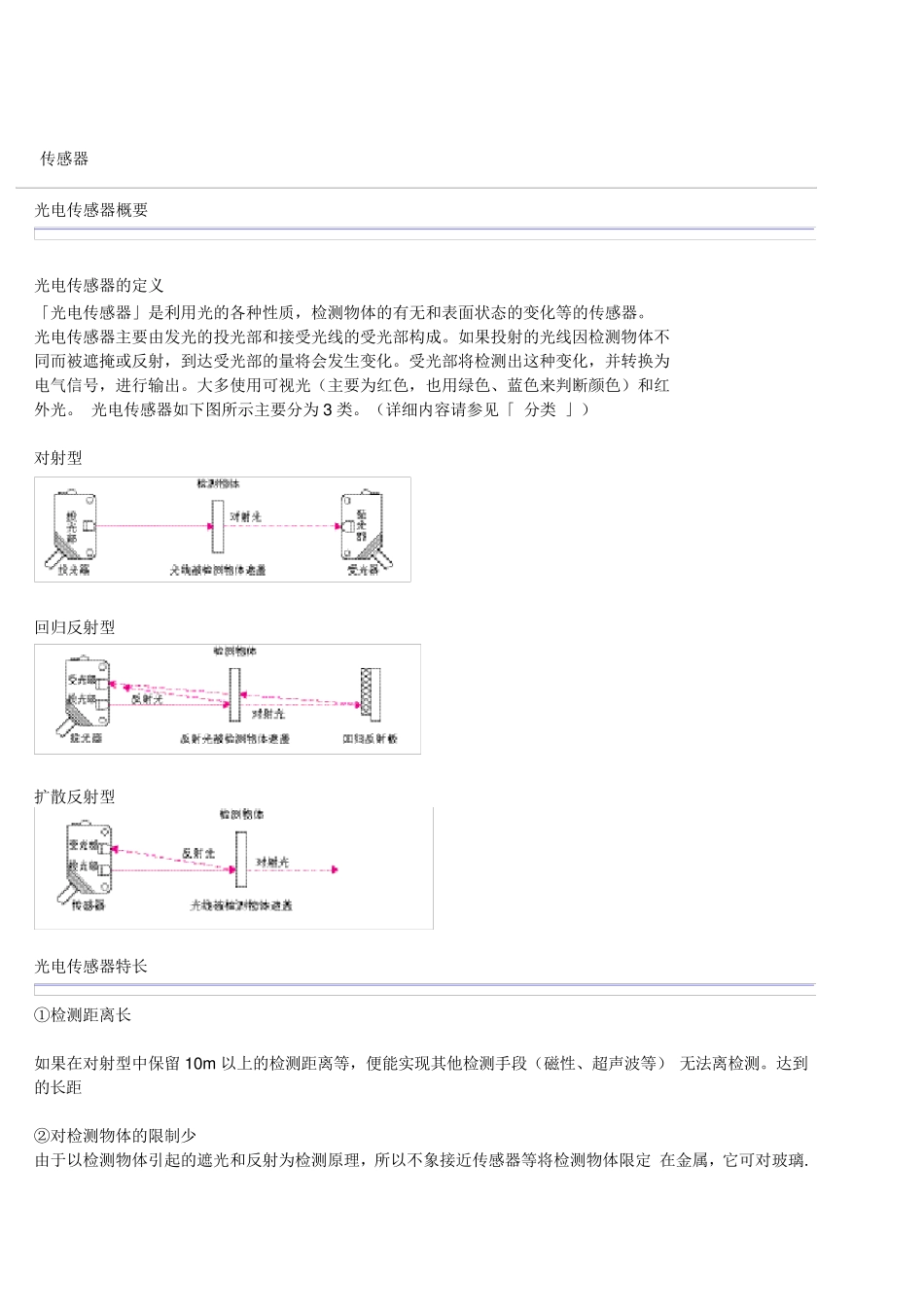

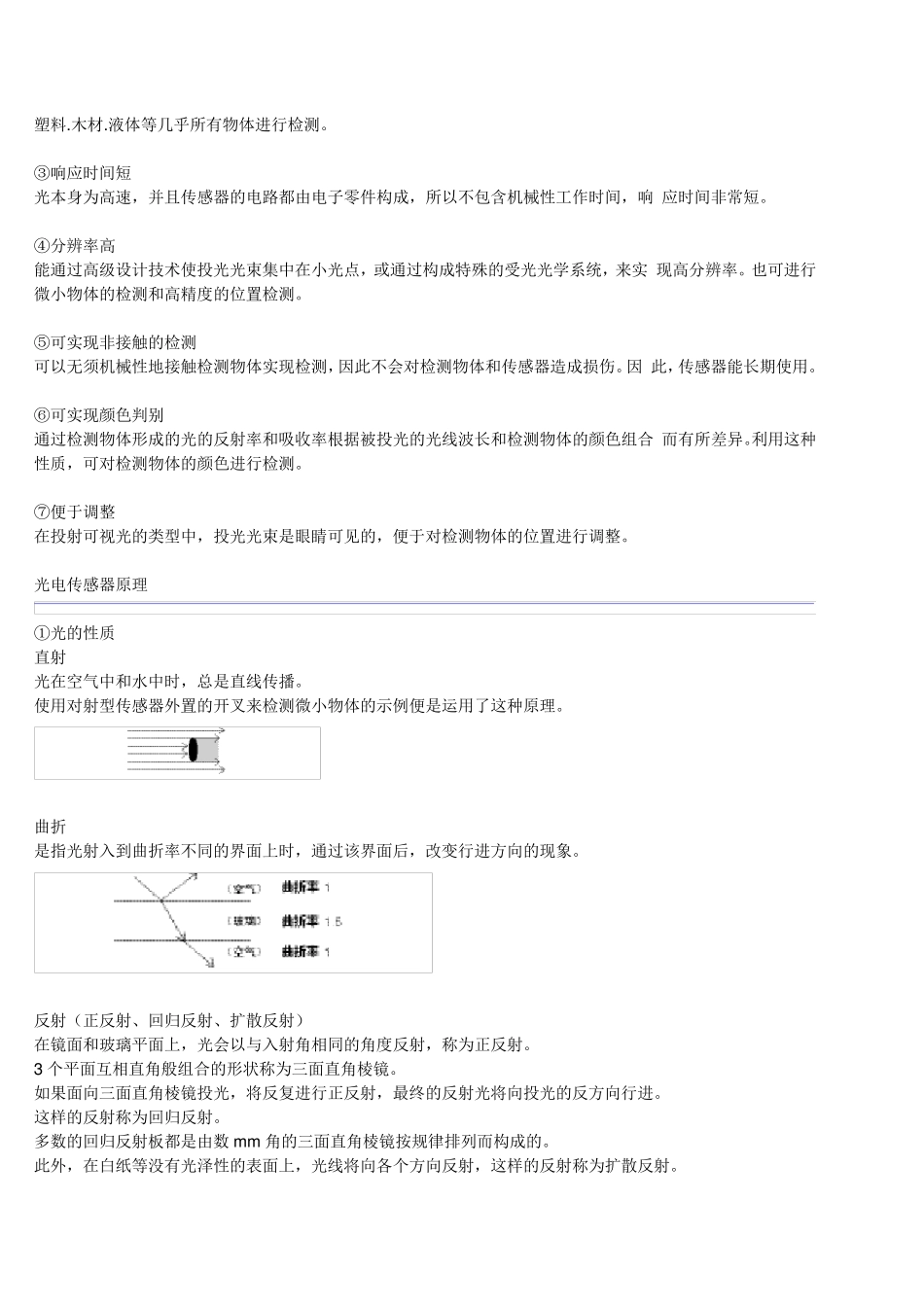

传感器 光电传感器概要 光电传感器的定义 「光电传感器」是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。 光电传感器主要由发光的投光部和接受光线的受光部构成。如果投射的光线因检测物体不 同而被遮掩或反射，到达受光部的量将会发生变化。受光部将检测出这种变化，并转换为 电气信号，进行输出。大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红 外光。 光电传感器如下图所示主要分为3 类。（详细内容请参见「 分类 」） 对射型 回归反射型 扩散反射型 光电传感器特长 ①检测距离长 如果在对射型中保留 10m 以上的检测距离等，便能实现其他检测手段（磁性、超声波等） 无法离检测。达到的长距 ②对检测物体的限制少 由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定 在金属，它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。 ③响应时间短 光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响 应时间非常短。 ④分辨率高 能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实 现高分辨率。也可进行微小物体的检测和高精度的位置检测。 ⑤可实现非接触的检测 可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。因 此，传感器能长期使用。 ⑥可实现颜色判别 通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合 而有所差异。利用这种性质，可对检测物体的颜色进行检测。 ⑦便于调整 在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。 光电传感器原理 ①光的性质 直射 光在空气中和水中时，总是直线传播。 使用对射型传感器外置的开叉来检测微小物体的示例便是运用了这种原理。 曲折 是指光射入到曲折率不同的界面上时，通过该界面后，改变行进方向的现象。 反射（正反射、回归反射、扩散反射） 在镜面和玻璃平面上，光会以与入射角相同的角度反射，称为正反射。 3 个平面互相直角般组合的形状称为三面直角棱镜。 如果面向三面直角棱镜投光，将反复进行正反射，最终的反射光将向投光的反方向行进。 这样的反射称为回归反射。 多数的回归反射板都是由数 m m 角的三面直角棱镜按规律排列而构成的。 此外，在白纸等没有光泽性的表面上，光线将向各个方向反射，这样的反射称为扩散反...
