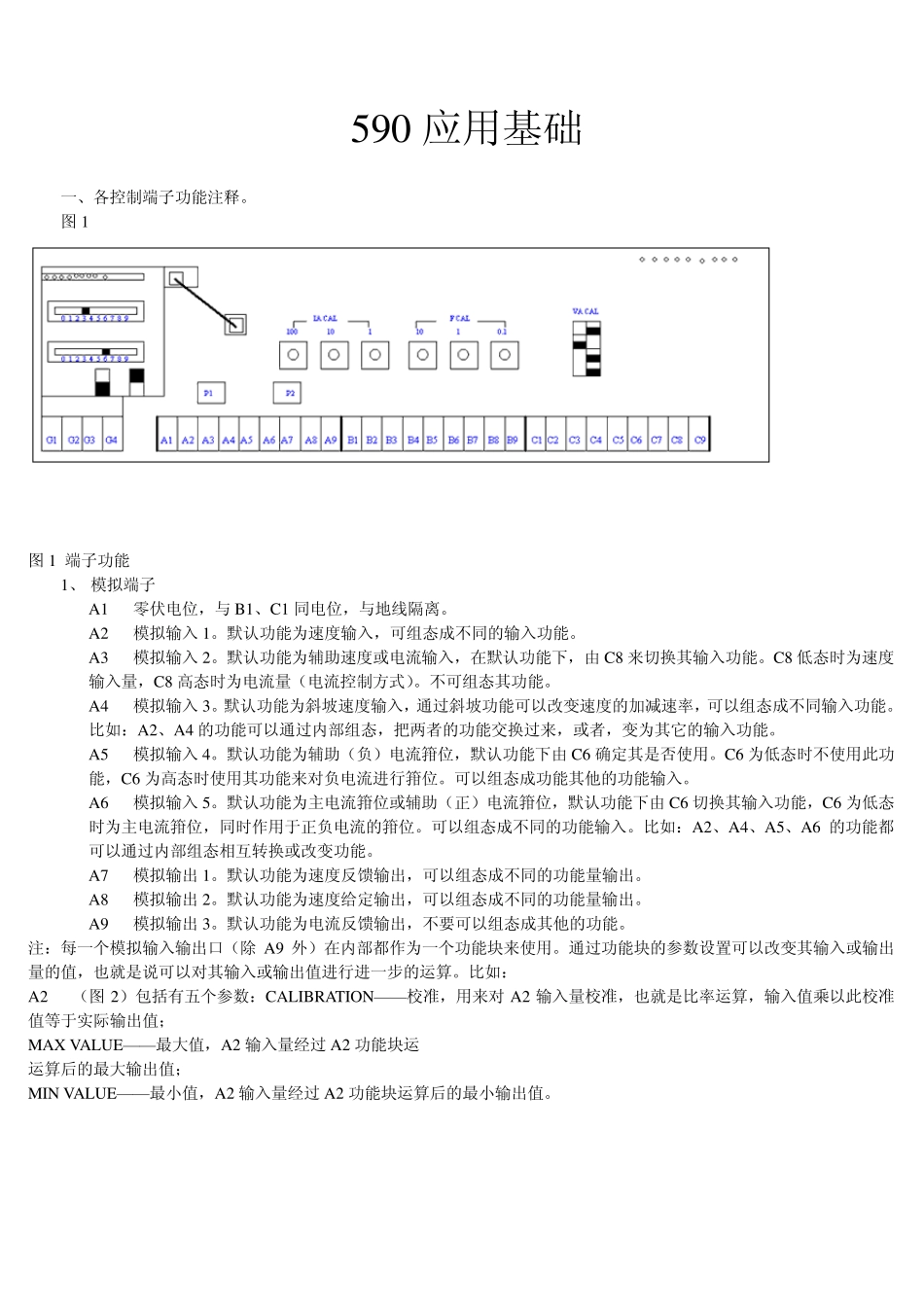

590 应用基础 一、各控制端子功能注释。 图 1 图 1 端子功能 1、 模拟端子 A1 零伏电位,与 B1、C1 同电位,与地线隔离。 A2 模拟输入 1。默认功能为速度输入,可组态成不同的输入功能。 A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式)。不可组态其功能。 A4 模拟输入 3。默认功能为斜坡速度输入,通过斜坡功能可以改变速度的加减速率,可以组态成不同输入功能。比如:A2、A4 的功能可以通过内部组态,把两者的功能交换过来,或者,变为其它的输入功能。 A5 模拟输入 4。默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。可以组态成功能其他的功能输入。 A6 模拟输入 5。默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位。可以组态成不同的功能输入。比如:A2、A4、A5、A6 的功能都可以通过内部组态相互转换或改变功能。 A7 模拟输出 1。默认功能为速度反馈输出,可以组态成不同的功能量输出。 A8 模拟输出 2。默认功能为速度给定输出,可以组态成不同的功能量输出。 A9 模拟输出 3。默认功能为电流反馈输出,不要可以组态成其他的功能。 注:每一个模拟输入输出口(除 A9 外)在内部都作为一个功能块来使用。通过功能块的参数设置可以改变其输入或输出量的值,也就是说可以对其输入或输出值进行进一步的运算。比如: A2 (图 2)包括有五个参数:CALIBRATION——校准,用来对 A2 输入量校准,也就是比率运算,输入值乘以此校准值等于实际输出值; MAX VALUE——最大值,A2 输入量经过 A2 功能块运 运算后的最大输出值; MIN VALUE——最小值,A2 输入量经过 A2 功能块运算后的最小输出值。 图2 A2 功能块 OUTPUT——输出,A2 功能块接受外部的输入量经过运算之后的输出,通过内部组态可以输出到不同的功能块中。 ANIN1(A2)——A2 输入电压值,为诊断功能块的诊断A2 的输入电压值。 A7 (图3)包括五个参数:10V CAL——10V 校准,100%时对应的10V 电压输出换算; OFFSET——偏置,用以对输出电压的偏置运算,比如当输入量为0%时,输出电压为-0.02V 时,可以通过偏置值的设置来修正...
