欧陆590直流调速器调试步骤

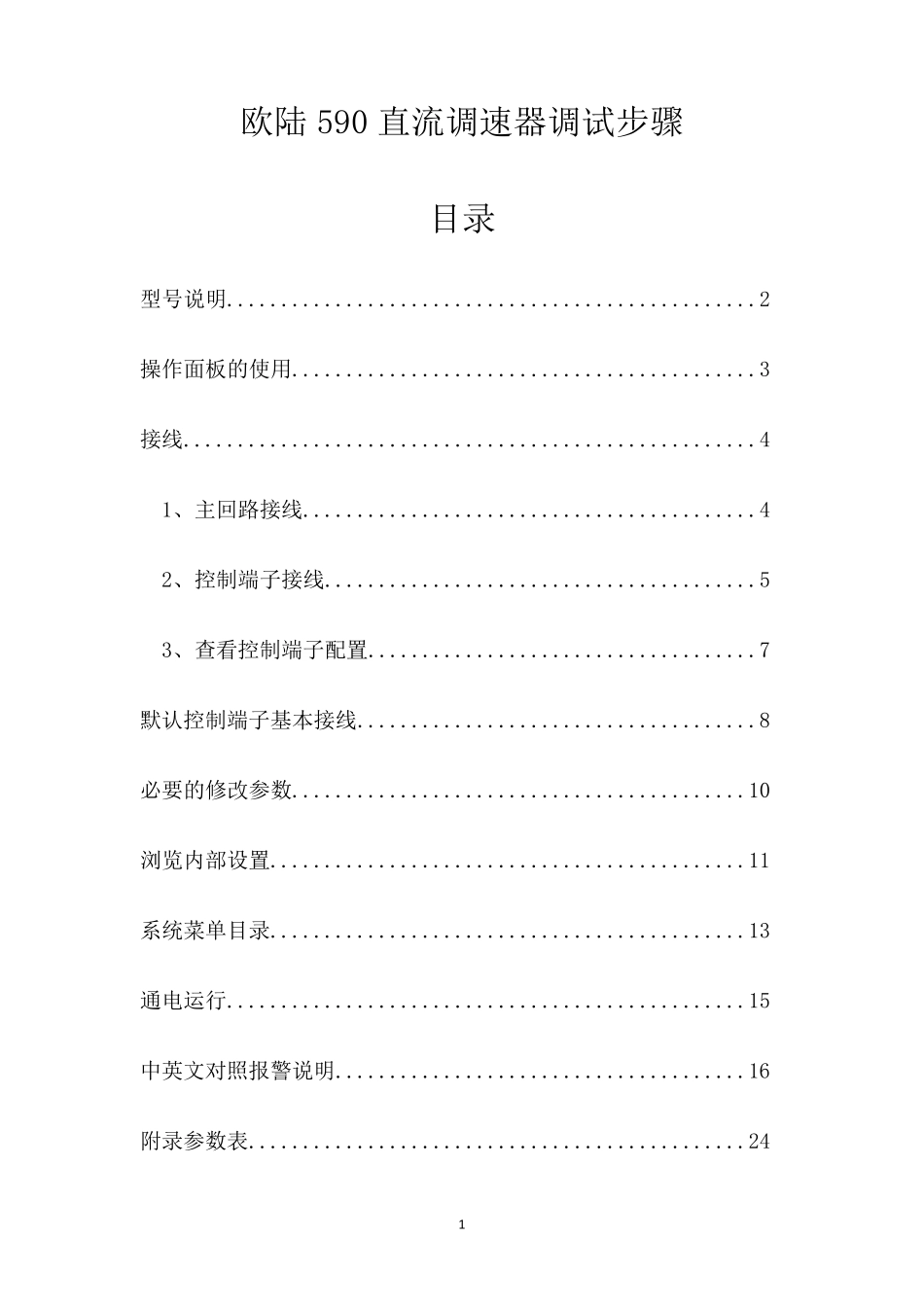

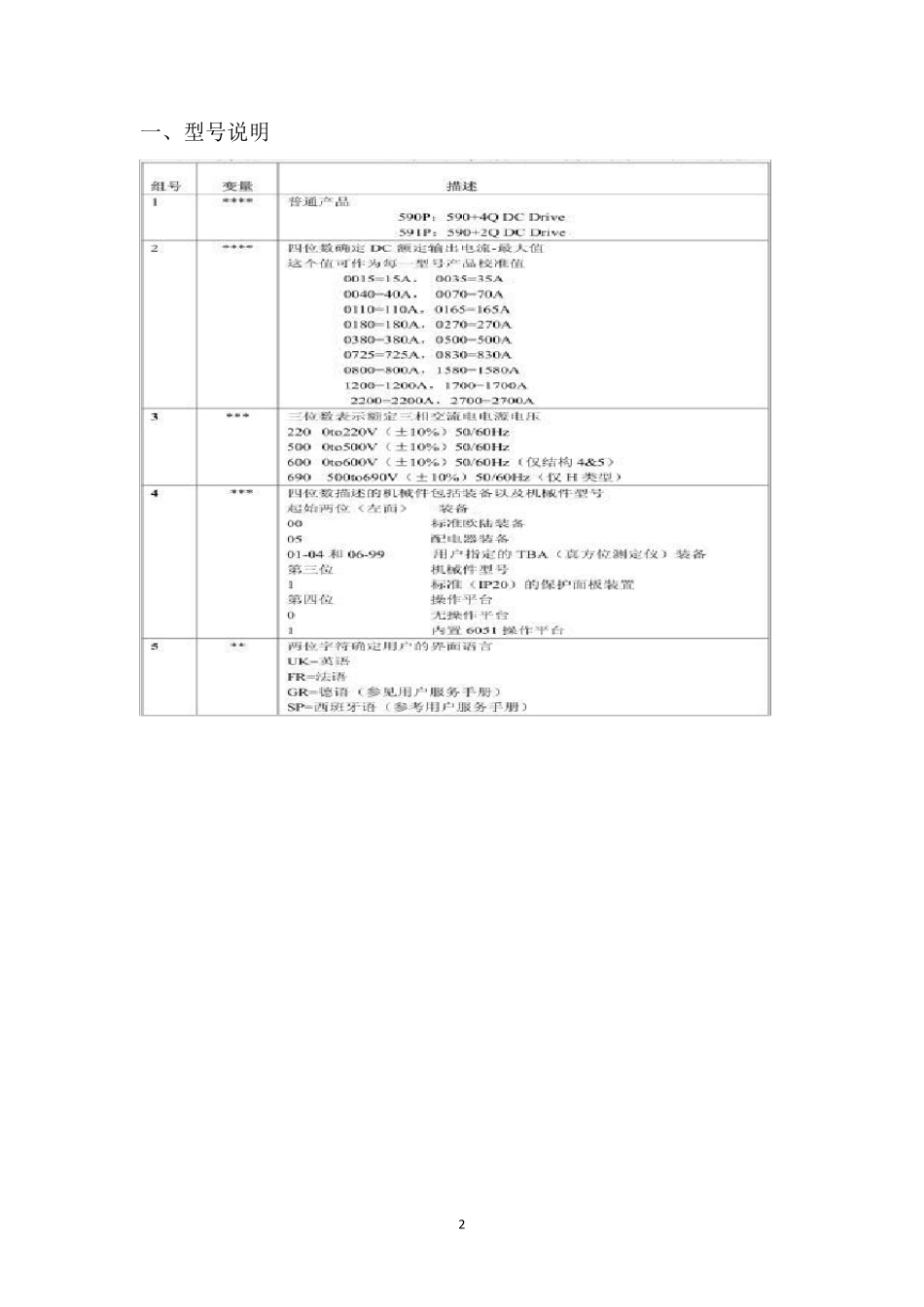

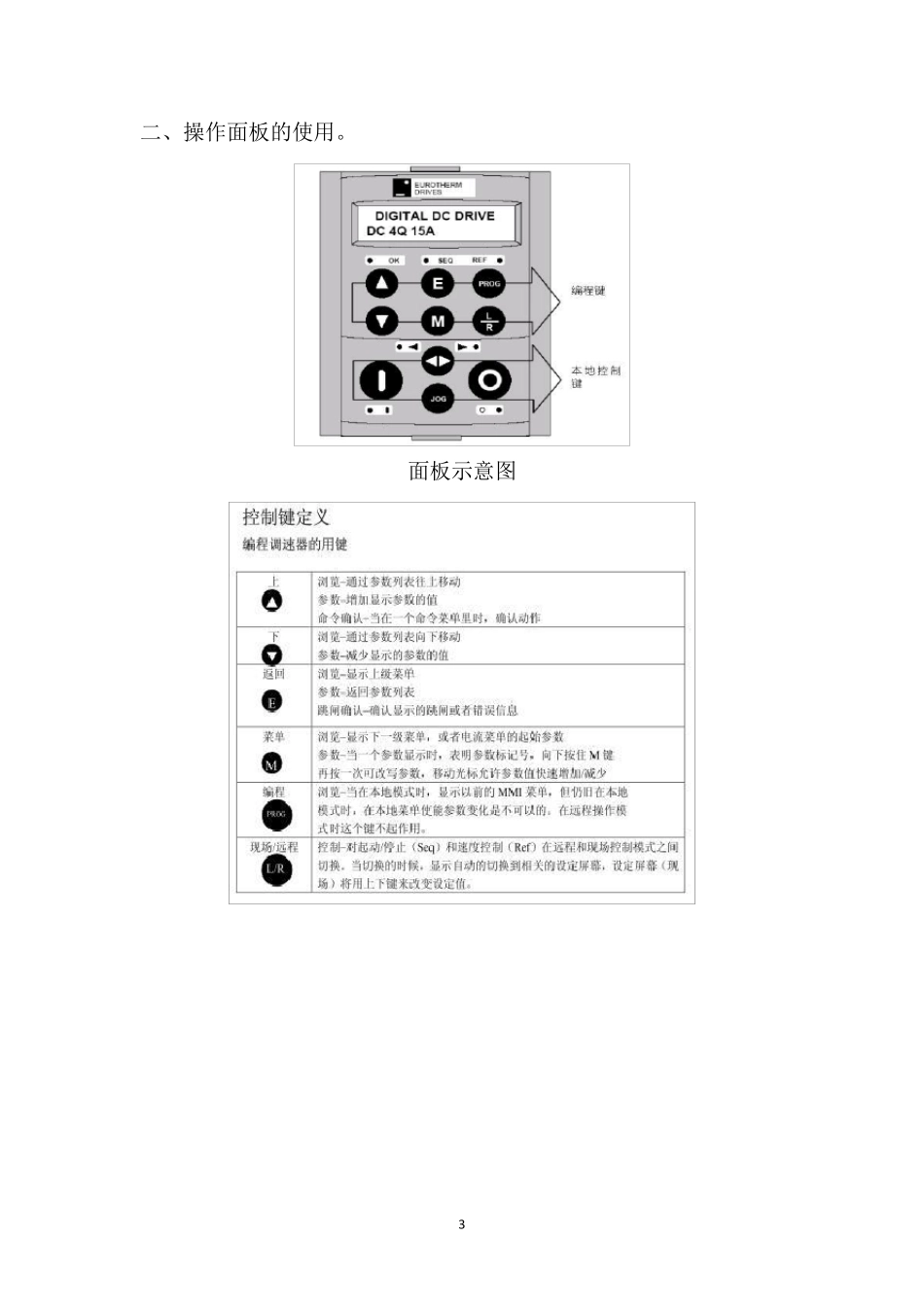

1 欧陆590 直流调速器调试步骤 目录 型号说明.................................................2 操作面板的使用...........................................3 接线.....................................................4 1、主回路接线..........................................4 2、控制端子接线........................................5 3、查看控制端子配置....................................7 默认控制端子基本接线.....................................8 必要的修改参数..........................................10 浏览内部设置............................................11 系统菜单目录............................................13 通电运行................................................15 中英文对照报警说明......................................16 附录参数表..............................................24 2 一、型号说明 3 二、操作面板的使用。 面板示意图 4 三、接线 1、主回路接线 （1）L、N（辅助电流输入。作为控制器控制电源输入）端子接AC220V 为控制电路供电。 （2）L1、L2、L3（三相主电源输入）接 AC380V 为主电路供电。 （3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。 （4）F+、F- （励磁输出。F-为负，F+为正。）接励磁端口。 上述端子一般分布图 2、控制端子接线。 5 (1)、 模拟端子 A1 零伏电位，与 B1、C1 同电位，与地线隔离。 A2 模拟输入 1。默认功能为速度输入，可修改。 A3 模拟输入 2。默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功 能。C8 低态时为速度输入量，C8 高态时为电流量（电流控制方式），不可修改。 A4 模拟输入 3。默认功能为斜坡速度输入，可修改。 A5 模拟输入 4。默认功能为辅助（负）电流箝位，默认功能下由 C6 确定其是否使用。C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。可修改。 A6 模拟输入 5。默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由 C6 切换其 输入功能，C6 为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。 A7 模拟输出 1。默认功能为速度反馈输出，可修改。 A8 模拟输出 2。默认功能为速度给定输出，可修改。 A9 模拟输出 3。默认功能为电流反馈输出，不可修改。 （2）数字端子 ...
