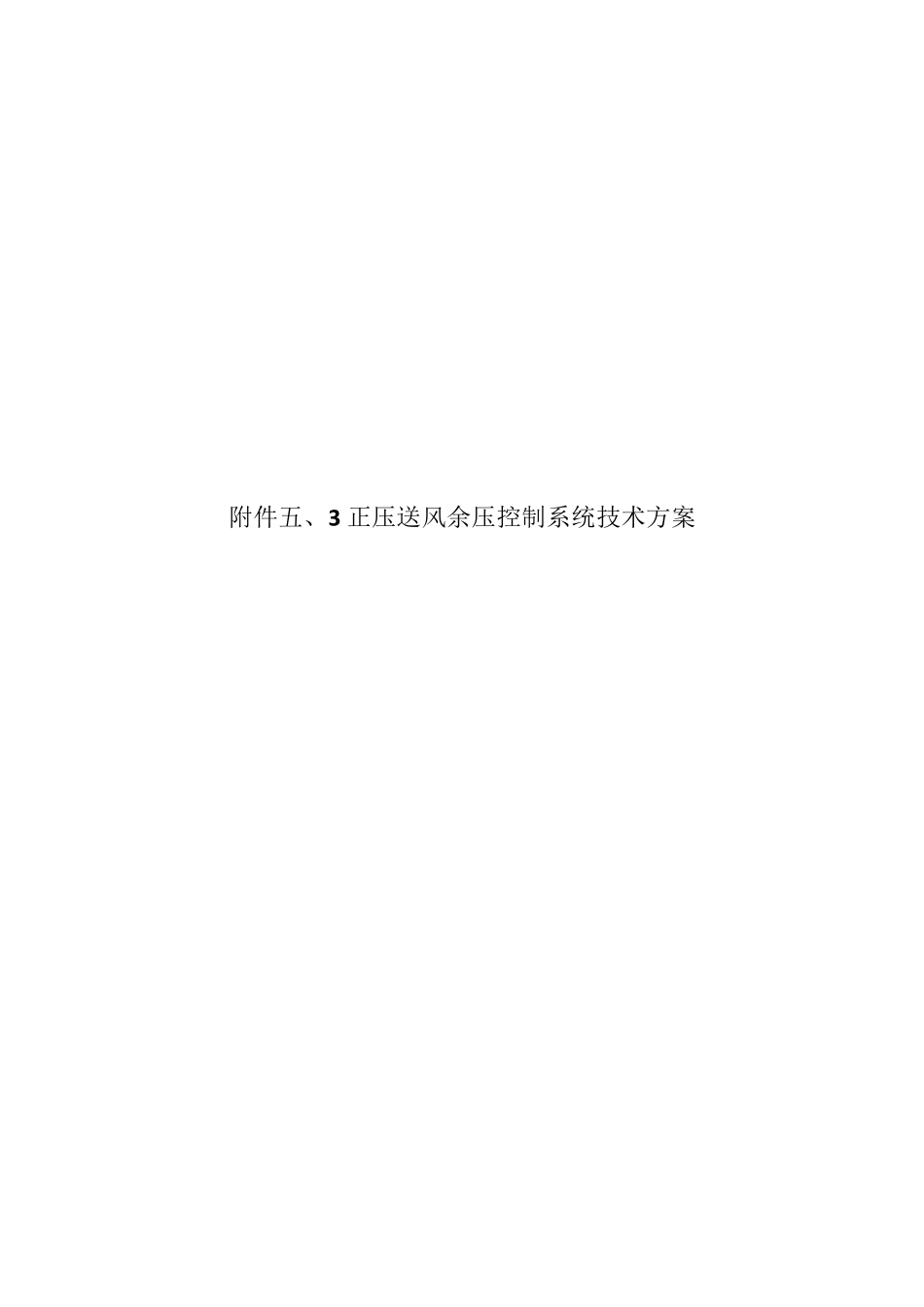

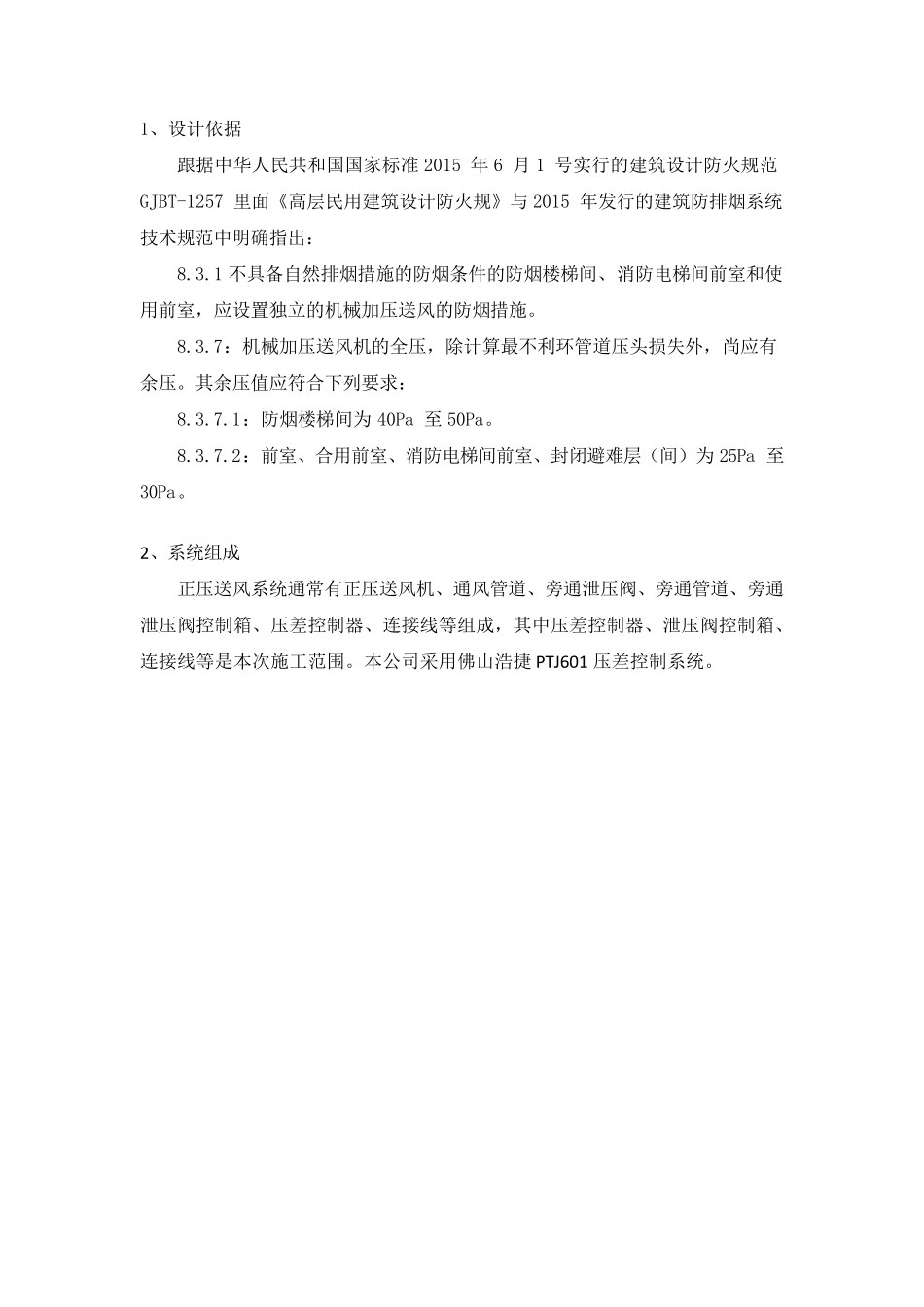

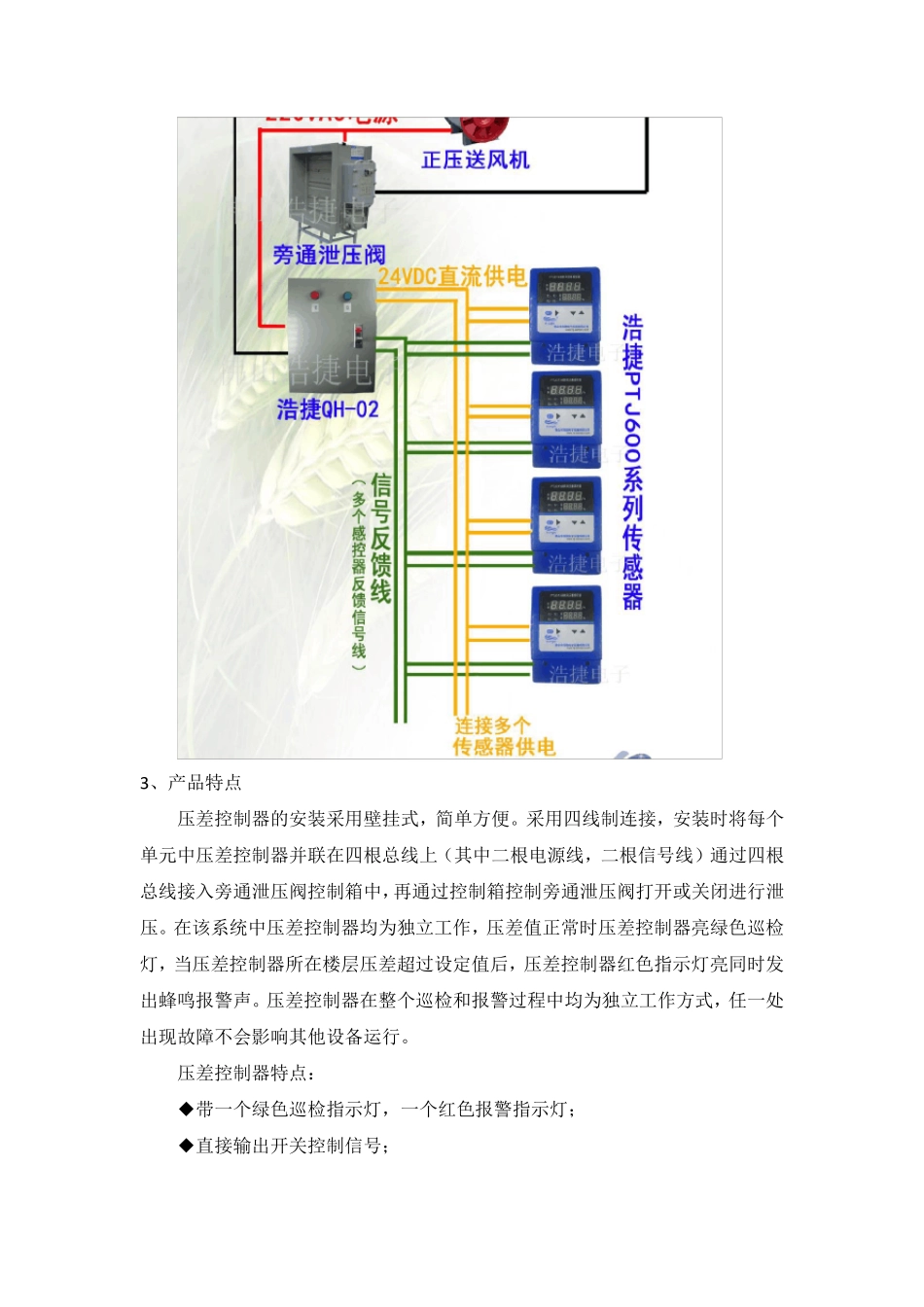

附件五、3 正压送风余压控制系统技术方案 1、设计依据 跟据中华人民共和国国家标准 2015 年 6 月 1 号实行的建筑设计防火规范GJBT-1257 里面《高层民用建筑设计防火规》与 2015 年发行的建筑防排烟系统技术规范中明确指出： 8.3.1 不具备自然排烟措施的防烟条件的防烟楼梯间、消防电梯间前室和使用前室，应设置独立的机械加压送风的防烟措施。 8.3.7：机械加压送风机的全压，除计算最不利环管道压头损失外，尚应有余压。其余压值应符合下列要求： 8.3.7.1：防烟楼梯间为 40Pa 至 50Pa。 8.3.7.2：前室、合用前室、消防电梯间前室、封闭避难层（间）为 25Pa 至30Pa。 2、系统组成 正压送风系统通常有正压送风机、通风管道、旁通泄压阀、旁通管道、旁通泄压阀控制箱、压差控制器、连接线等组成，其中压差控制器、泄压阀控制箱、连接线等是本次施工范围。本公司采用佛山浩捷 PTJ601 压差控制系统。 3 、产品特点 压差控制器的安装采用壁挂式，简单方便。采用四线制连接，安装时将每个单元中压差控制器并联在四根总线上（其中二根电源线，二根信号线）通过四根总线接入旁通泄压阀控制箱中，再通过控制箱控制旁通泄压阀打开或关闭进行泄压。在该系统中压差控制器均为独立工作，压差值正常时压差控制器亮绿色巡检灯，当压差控制器所在楼层压差超过设定值后，压差控制器红色指示灯亮同时发出蜂鸣报警声。压差控制器在整个巡检和报警过程中均为独立工作方式，任一处出现故障不会影响其他设备运行。 压差控制器特点： ◆带一个绿色巡检指示灯，一个红色报警指示灯； ◆直接输出开关控制信号； ◆供电及信号输出采用总线制传输； ◆系统采用总线制连接（四线制），单机独立工作方式，任意一台故障不影响其它产品正常运行； ◆标准外挂式结构、安装方便、可靠性高； ◆产品左、右、后端预留出线孔位置，可多方向进线，暗线布线 ◆与QH02 旁通泄压阀控制箱配套使用实现旁通泄压阀全自动控制。 技术参数： 压力形式: 表压，压差 测量范围: 0～100pa 耐压：10000PA 精度等级: 3 级 动作压力: 前室测控：25～30Pa，复位压力：15～20Pa； 楼梯间运用：40～50Pa，复位压力：30～40Pa 输出方式:开关信号（24VDC/4A） 工作电压: 24VDC 介质温度:-20～85℃ 密封等级:IP65 过载能力:150%FS 外形尺寸：172*112*60 重量：350g 旁通泄压阀控制箱是专门与差压控制器配套使用的控制箱，主要用于楼宇的楼梯间/前室...
