正泰nwkl1无功补偿控制器说明书

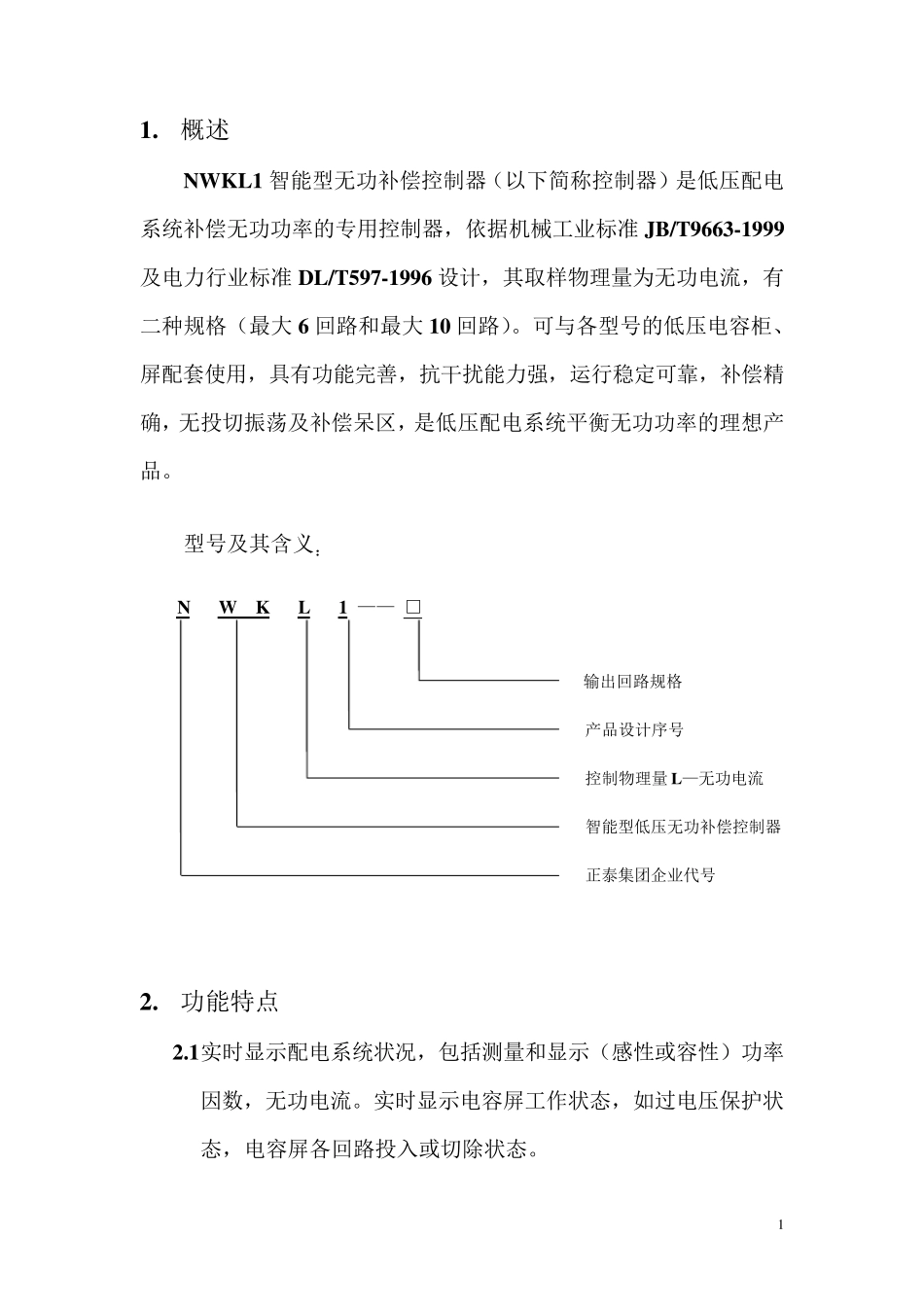

正泰nwkl1无功补偿控制器说明书_第1页
1/13

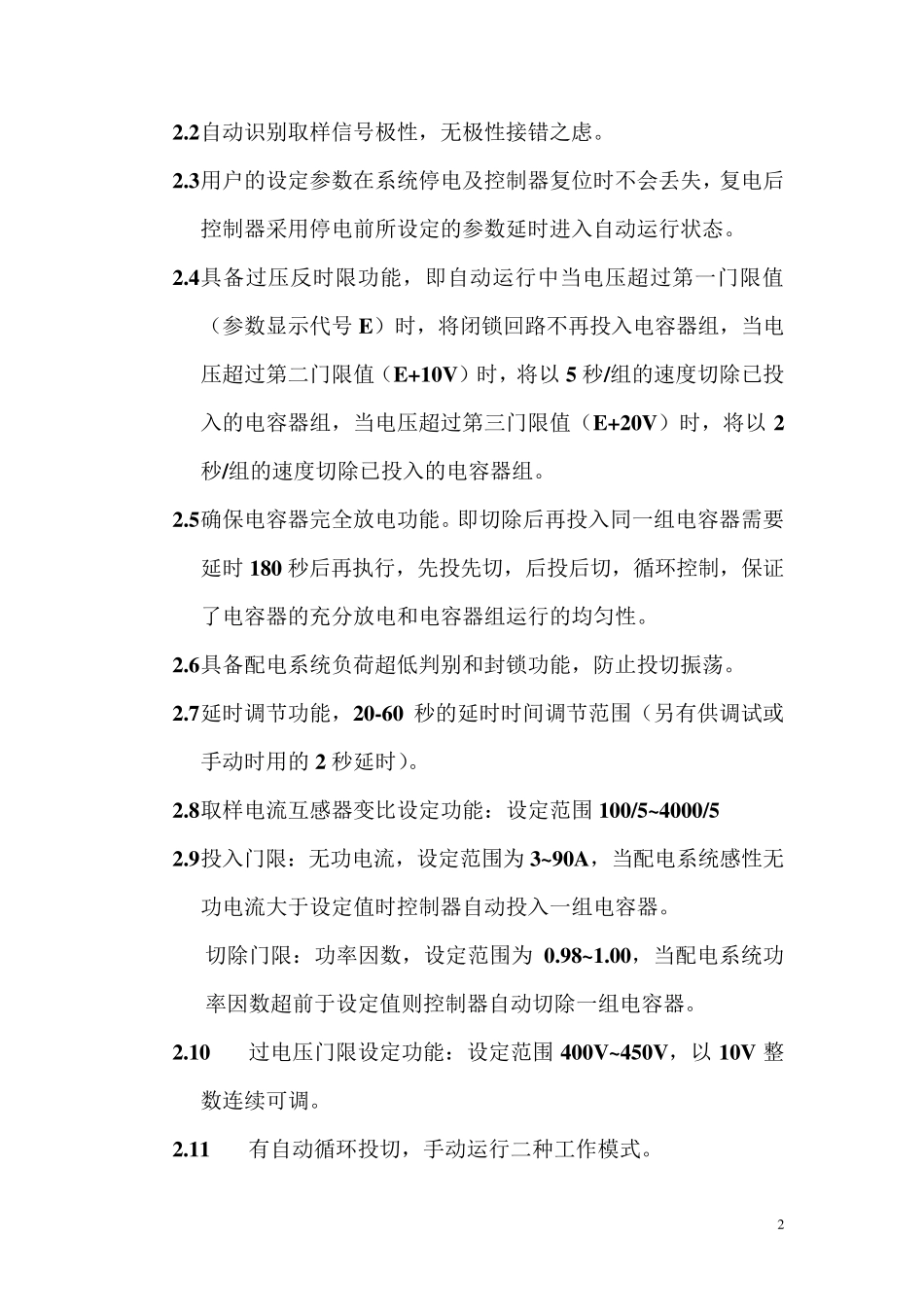

正泰nwkl1无功补偿控制器说明书_第2页
2/13

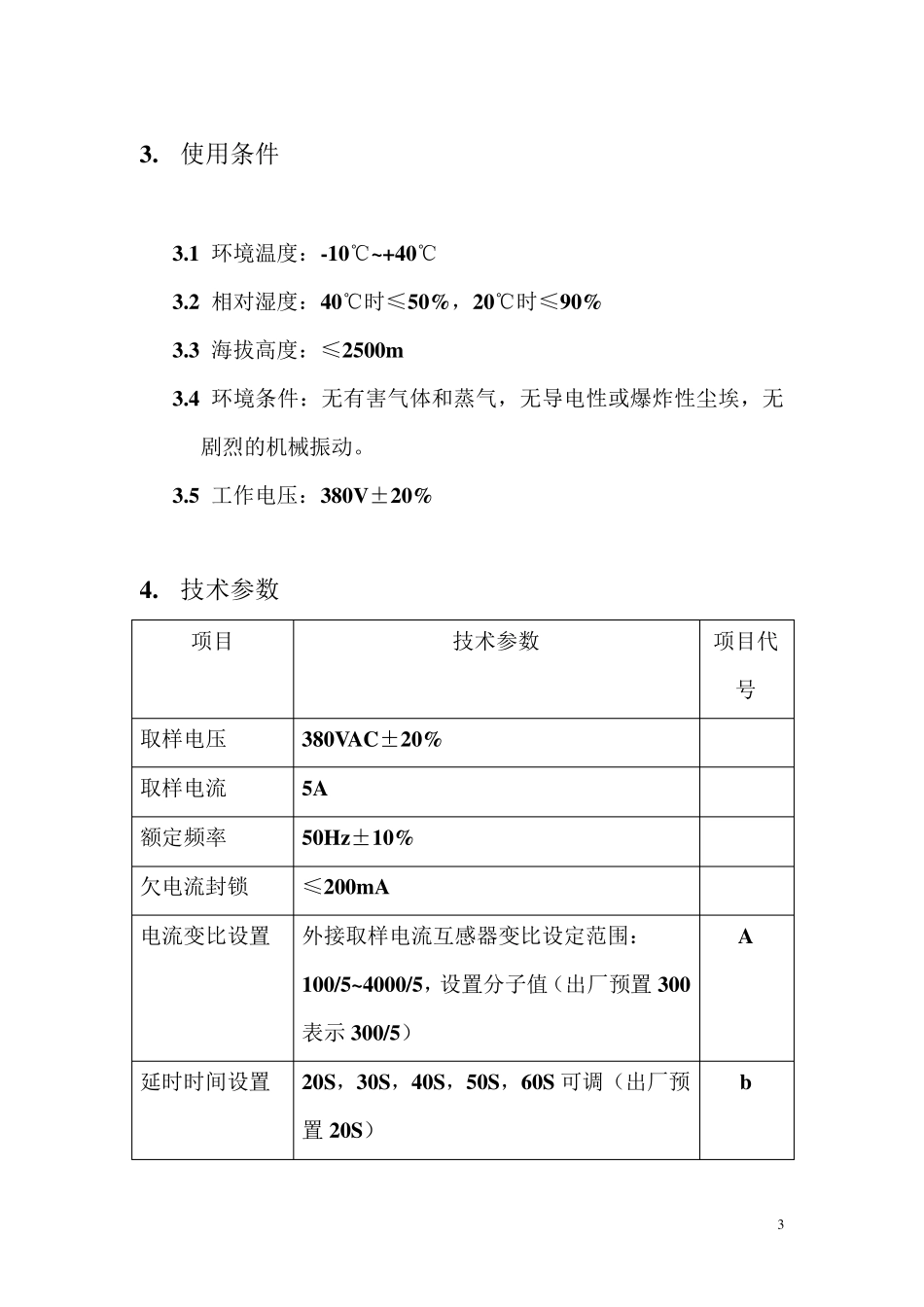

正泰nwkl1无功补偿控制器说明书_第3页
3/13
1 1. 概述 NW KL1 智能型无功补偿控制器(以下简称控制器)是低压配电系统补偿无功功率的专用控制器,依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996 设计,其取样物理量为无功电流,有二种规格(最大6 回路和最大10 回路)。可与各型号的低压电容柜、屏配套使用,具有功能完善,抗干扰能力强,运行稳定可靠,补偿精确,无投切振荡及补偿呆区,是低压配电系统平衡无功功率的理想产品。 型号及其含义: N W K L 1 —— □ 输出回路规格 产品设计序号 控制物理量L—无功电流 智能型低压无功补偿控制器 正泰集团企业代号 2. 功能特点 2.1 实时显示配电系统状况,包括测量和显示(感性或容性)功率因数,无功电流。实时显示电容屏工作状态,如过电压保护状态,电容屏各回路投入或切除状态。 2 2.2 自动识别取样信号极性,无极性接错之虑。 2.3 用户的设定参数在系统停电及控制器复位时不会丢失,复电后控制器采用停电前所设定的参数延时进入自动运行状态。 2.4 具备过压反时限功能,即自动运行中当电压超过第一门限值(参数显示代号E)时,将闭锁回路不再投入电容器组,当电压超过第二门限值(E+10V)时,将以 5 秒/组的速度切除已投入的电容器组,当电压超过第三门限值(E+20V)时,将以 2秒/组的速度切除已投入的电容器组。 2.5 确保电容器完全放电功能。即切除后再投入同一组电容器需要延时 180 秒后再执行,先投先切,后投后切,循环控制,保证了电容器的充分放电和电容器组运行的均匀性。 2.6 具备配电系统负荷超低判别和封锁功能,防止投切振荡。 2.7 延时调节功能,20-60 秒的延时时间调节范围(另有供调试或手动时用的 2 秒延时)。 2.8 取样电流互感器变比设定功能:设定范围 100/5~4000/5 2.9 投入门限:无功电流,设定范围为 3~90A,当配电系统感性无功电流大于设定值时控制器自动投入一组电容器。 切除门限:功率因数,设定范围为 0.98~1.00,当配电系统功率因数超前于设定值则控制器自动切除一组电容器。 2.10 过电压门限设定功能:设定范围 400V~450V,以 10V 整数连续可调。 2.11 有自动循环投切,手动运行二种工作模式。 3 3. 使用条件 3.1 环境温度:-10℃~+40℃ 3.2 相对湿度:40℃时≤50%,20℃时≤90% 3.3 海拔高度:≤2500m 3.4 环境条件:无有害气体和蒸气,无导电性或爆炸性尘埃,无剧烈的机械振动。 3.5 工作电压:380V±20% 4. 技术...
