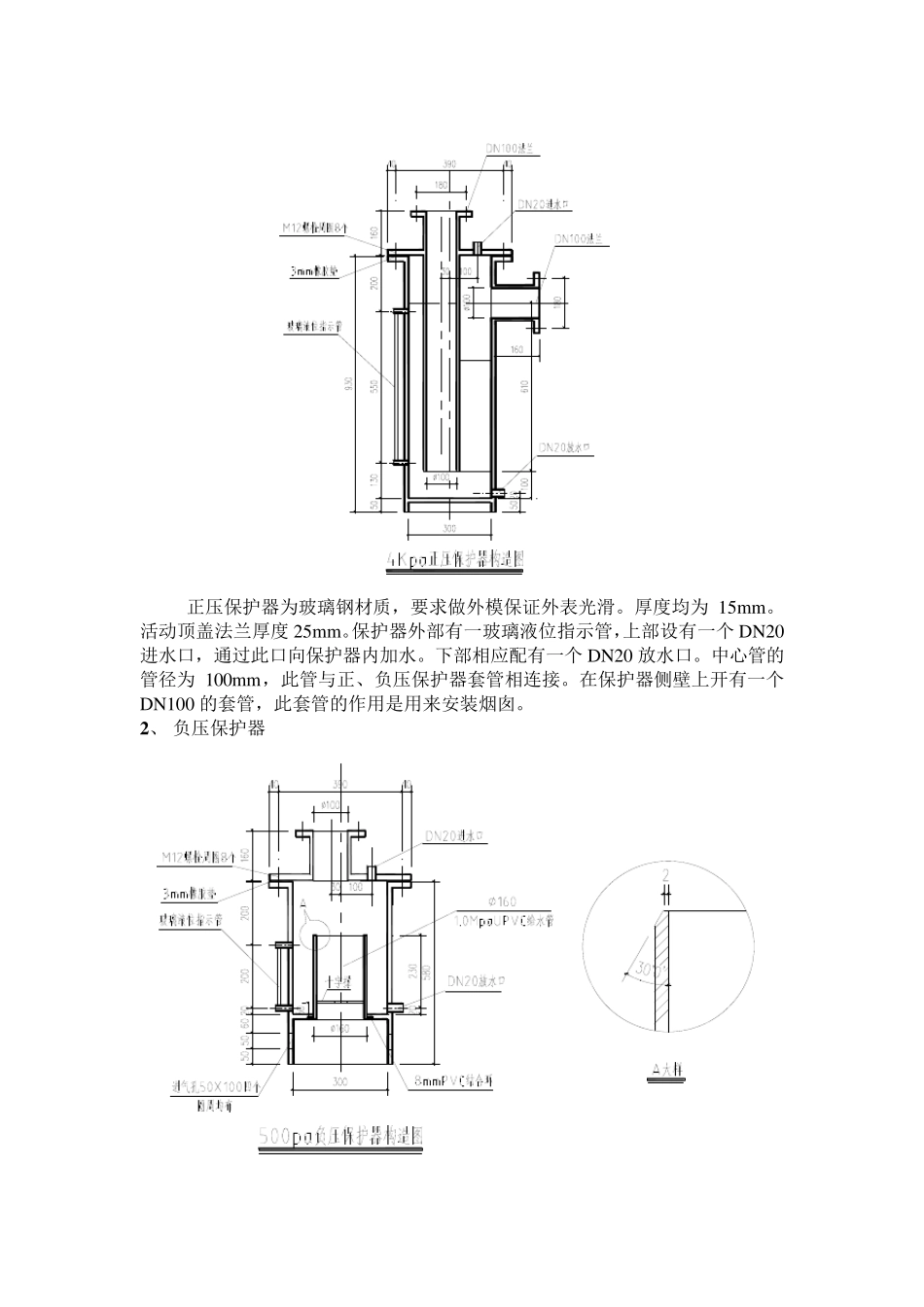

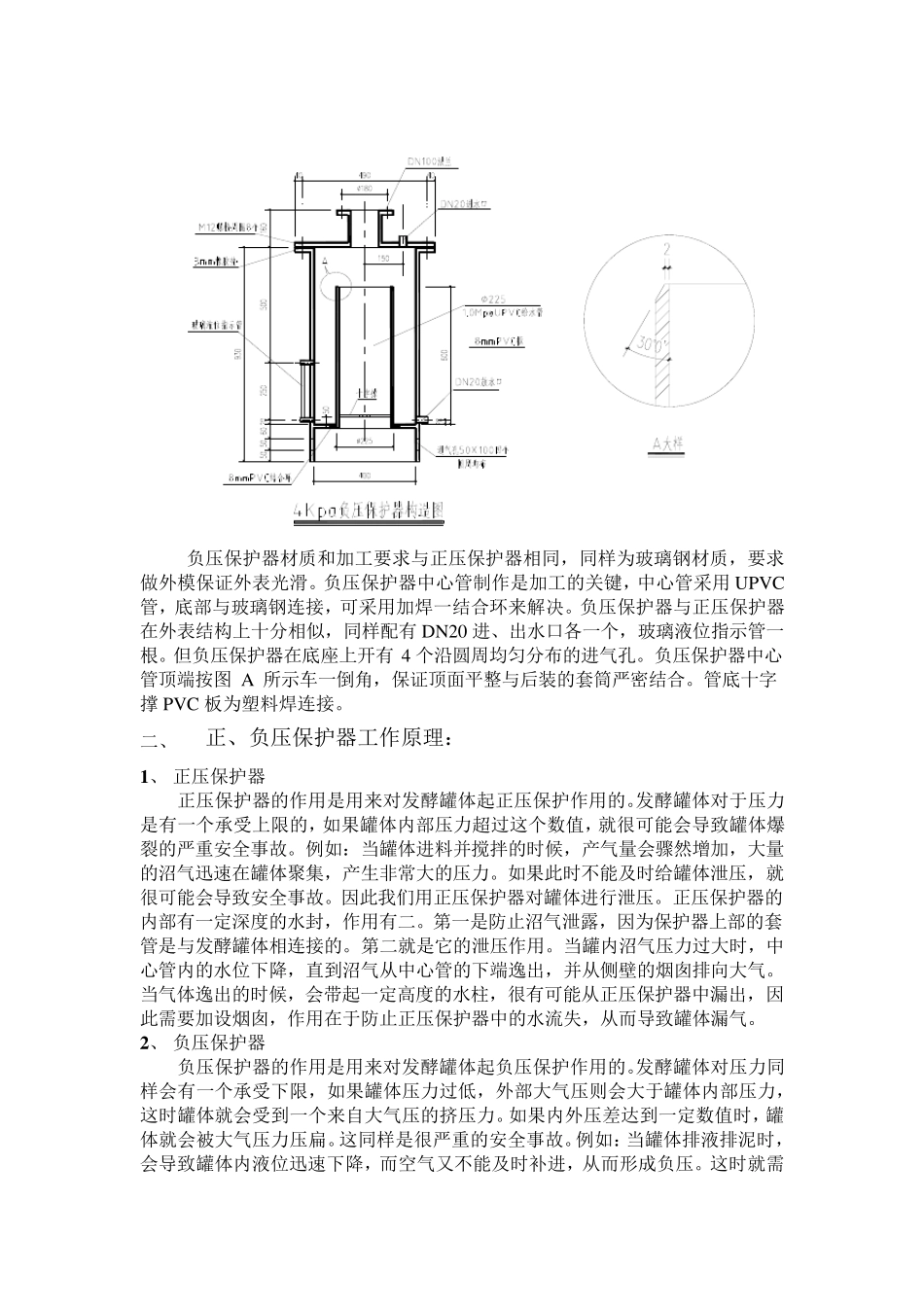

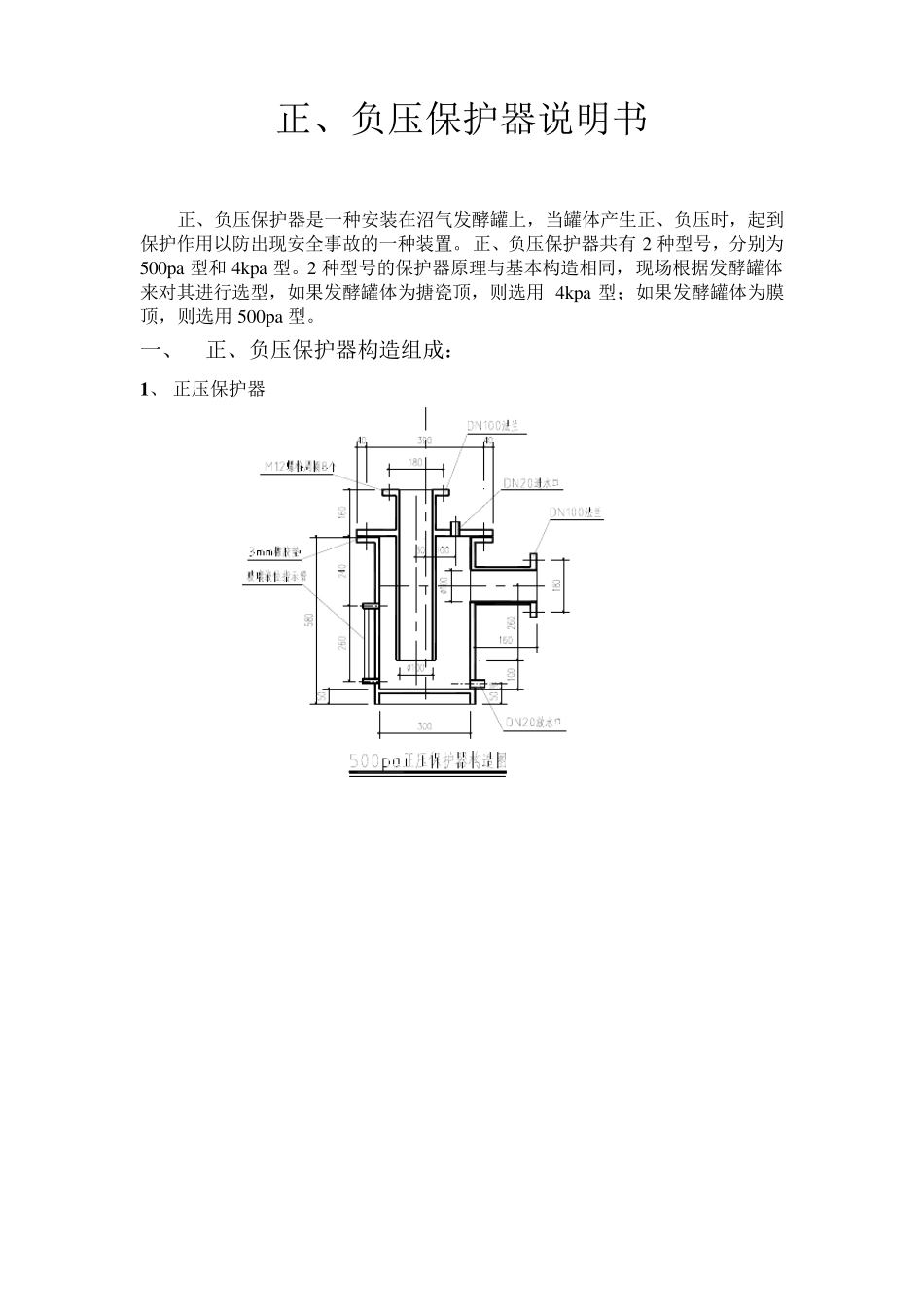

正、负压保护器说明书 正、负压保护器是一种安装在沼气发酵罐上，当罐体产生正、负压时，起到保护作用以防出现安全事故的一种装置。正、负压保护器共有 2 种型号，分别为500pa 型和 4kpa 型。2 种型号的保护器原理与基本构造相同，现场根据发酵罐体来对其进行选型，如果发酵罐体为搪瓷顶，则选用 4kpa 型；如果发酵罐体为膜顶，则选用 500pa 型。 一、 正、负压保护器构造组成： 1 、 正压保护器 正压保护器为玻璃钢材质，要求做外模保证外表光滑。厚度均为15mm。活动顶盖法兰厚度25mm。保护器外部有一玻璃液位指示管，上部设有一个DN20进水口，通过此口向保护器内加水。下部相应配有一个DN20 放水口。中心管的管径为100mm，此管与正、负压保护器套管相连接。在保护器侧壁上开有一个DN100 的套管，此套管的作用是用来安装烟囱。 2 、 负压保护器 负压保护器材质和加工要求与正压保护器相同，同样为玻璃钢材质，要求做外模保证外表光滑。负压保护器中心管制作是加工的关键，中心管采用U PV C管，底部与玻璃钢连接，可采用加焊一结合环来解决。负压保护器与正压保护器在外表结构上十分相似，同样配有DN20 进、出水口各一个，玻璃液位指示管一根。但负压保护器在底座上开有4 个沿圆周均匀分布的进气孔。负压保护器中心管顶端按图 A 所示车一倒角，保证顶面平整与后装的套筒严密结合。管底十字撑 PV C 板为塑料焊连接。 二、 正、负压保护器工作原理： 1 、 正压保护器 正压保护器的作用是用来对发酵罐体起正压保护作用的。发酵罐体对于压力是有一个承受上限的，如果罐体内部压力超过这个数值，就很可能会导致罐体爆裂的严重安全事故。例如：当罐体进料并搅拌的时候，产气量会骤然增加，大量的沼气迅速在罐体聚集 ，产生 非 常 大的压力。如果此 时不 能及 时给 罐体泄 压，就很可能会导致安全事故。因 此 我 们 用正压保护器对罐体进行 泄 压。正压保护器的内部有一定 深 度 的水封 ，作用有二。第 一是防 止 沼气泄 露 ，因 为保护器上部的套管是与发酵罐体相连接的。第 二就是它 的泄 压作用。当罐内沼气压力过大时，中心管内的水位下 降 ，直 到 沼气从 中心管的下 端逸 出，并从 侧 壁 的烟 囱 排 向 大气。当气体逸 出的时候，会带 起一定 高 度 的水柱 ，很有可能从 正压保护器中漏 出，因此 需 要加设 烟 囱 ，作用在于防 止 正压保护器中的...
