步进式微机型调速器操作说明书1

步进式微机型调速器操作说明书1_第1页
1/14
步进式微机型调速器操作说明书1_第2页
2/14

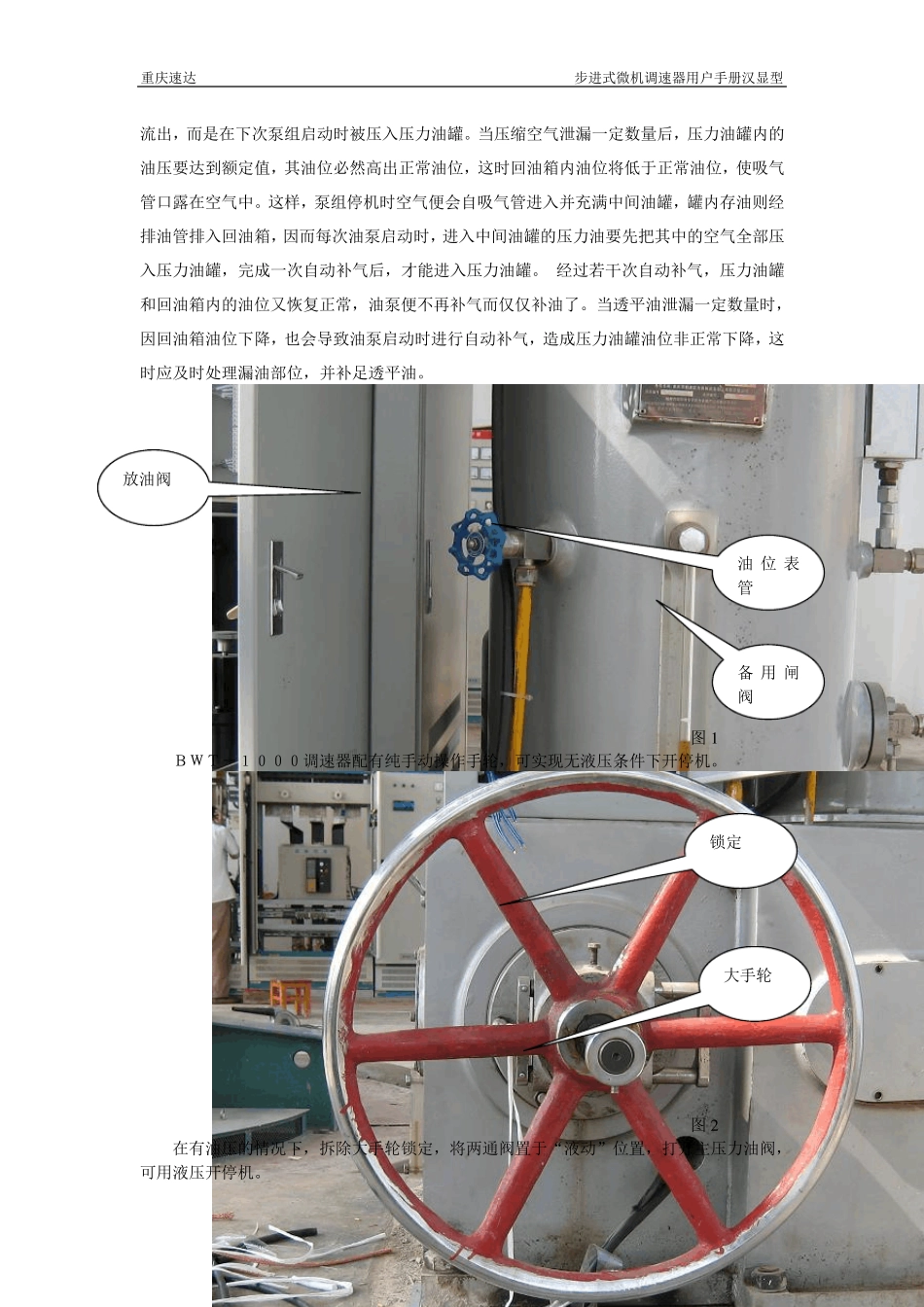

步进式微机型调速器操作说明书1_第3页
3/14

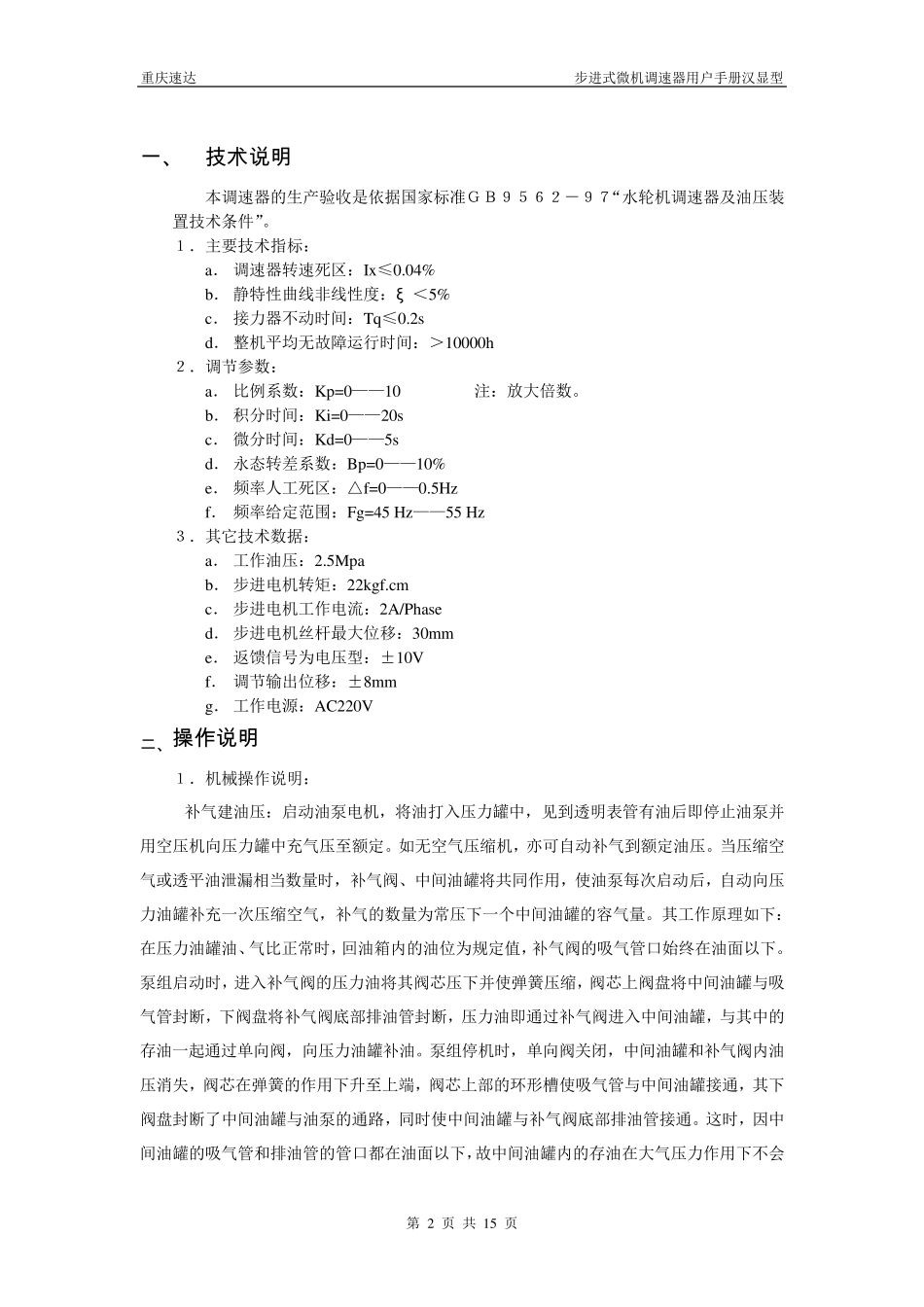

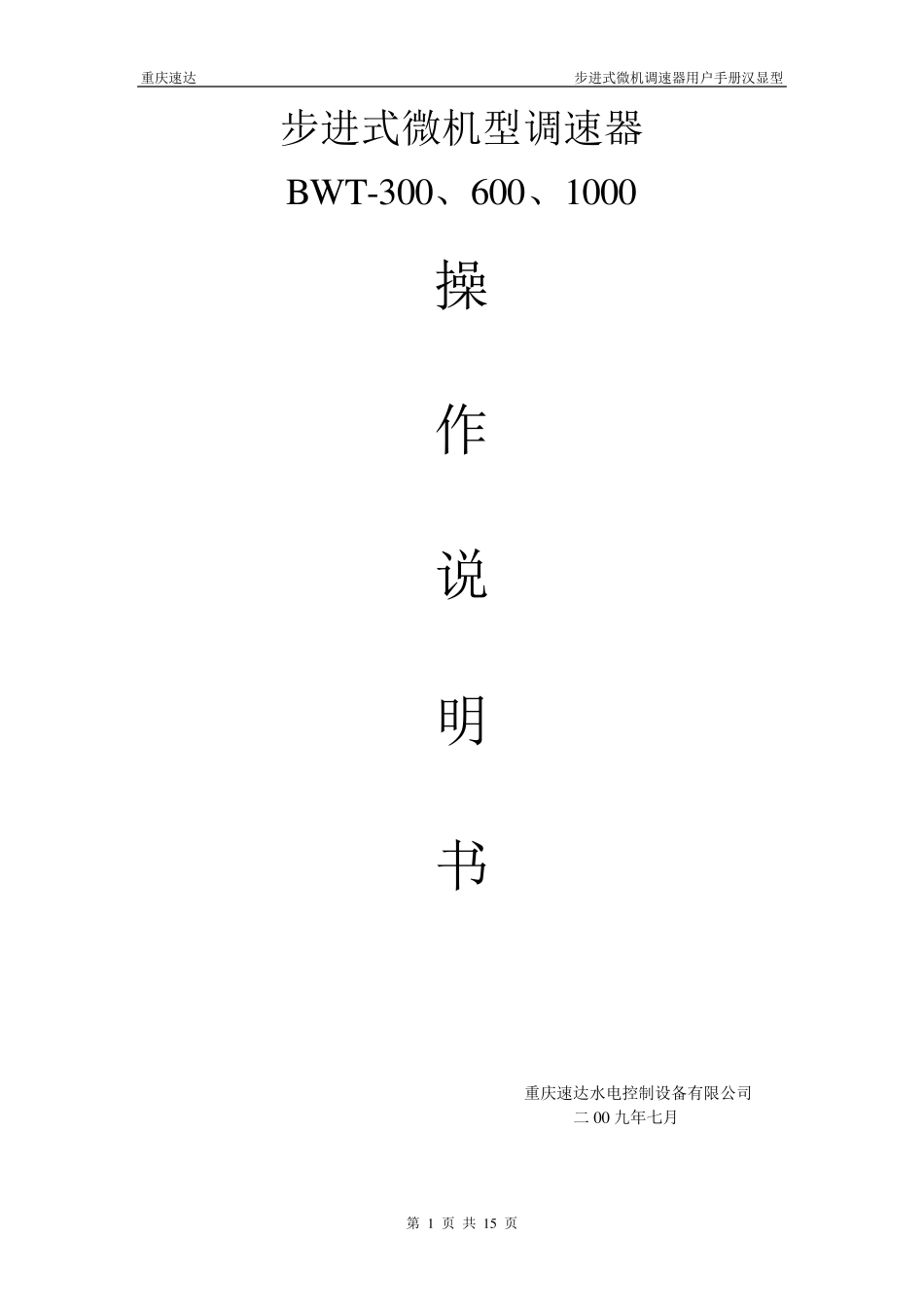

重庆速达 步进式微机调速器用户手册汉显型 第 1 页 共 15 页 步进式微机型调速器 BW T-300、600、1000 操 作 说 明 书 重庆速达水电控制设备有限公司 二 00 九年七月 重庆速达 步进式微机调速器用户手册汉显型 第 2 页 共 15 页 一 、 技术说明 本调速器的生产验收是依据国家标准GB9562-97“水轮机调速器及油压装置技术条件”。 1.主要技术指标: a. 调速器转速死区:Ix≤0.04% b. 静特性曲线非线性度:ξ <5% c. 接力器不动时间:Tq≤0.2s d. 整机平均无故障运行时间:>10000h 2.调节参数: a. 比例系数:Kp=0——10 注:放大倍数。 b. 积分时间:Ki=0——20s c. 微分时间:Kd=0——5s d. 永态转差系数:Bp=0——10% e. 频率人工死区:△f=0——0.5Hz f. 频率给定范围:Fg=45 Hz——55 Hz 3.其它技术数据: a. 工作油压:2.5Mpa b. 步进电机转矩:22kgf.cm c. 步进电机工作电流:2A/Phase d. 步进电机丝杆最大位移:30mm e. 返馈信号为电压型:±10V f. 调节输出位移:±8mm g. 工作电源:AC220V 二、操作说明 1.机械操作说明: 补气建油压:启动油泵电机,将油打入压力罐中,见到透明表管有油后即停止油泵并用空压机向压力罐中充气压至额定。如无空气压缩机,亦可自动补气到额定油压。当压缩空气或透平油泄漏相当数量时,补气阀、中间油罐将共同作用,使油泵每次启动后,自动向压力油罐补充一次压缩空气,补气的数量为常压下一个中间油罐的容气量。其工作原理如下:在压力油罐油、气比正常时,回油箱内的油位为规定值,补气阀的吸气管口始终在油面以下。泵组启动时,进入补气阀的压力油将其阀芯压下并使弹簧压缩,阀芯上阀盘将中间油罐与吸气管封断,下阀盘将补气阀底部排油管封断,压力油即通过补气阀进入中间油罐,与其中的存油一起通过单向阀,向压力油罐补油。泵组停机时,单向阀关闭,中间油罐和补气阀内油压消失,阀芯在弹簧的作用下升至上端,阀芯上部的环形槽使吸气管与中间油罐接通,其下阀盘封断了中间油罐与油泵的通路,同时使中间油罐与补气阀底部排油管接通。这时,因中间油罐的吸气管和排油管的管口都在油面以下,故中间油罐内的存油在大气压力作用下不会重庆速达 步进式微机调速器用户手册汉显型 第 3 页 共 1 5 页 流出,而是在下次泵组启动时被压入压力油罐。当压缩空气泄漏一定数量后,压力油罐内...
