步进电位器设计制作

步进电位器设计制作_第1页
1/33
步进电位器设计制作_第2页
2/33
步进电位器设计制作_第3页
3/33

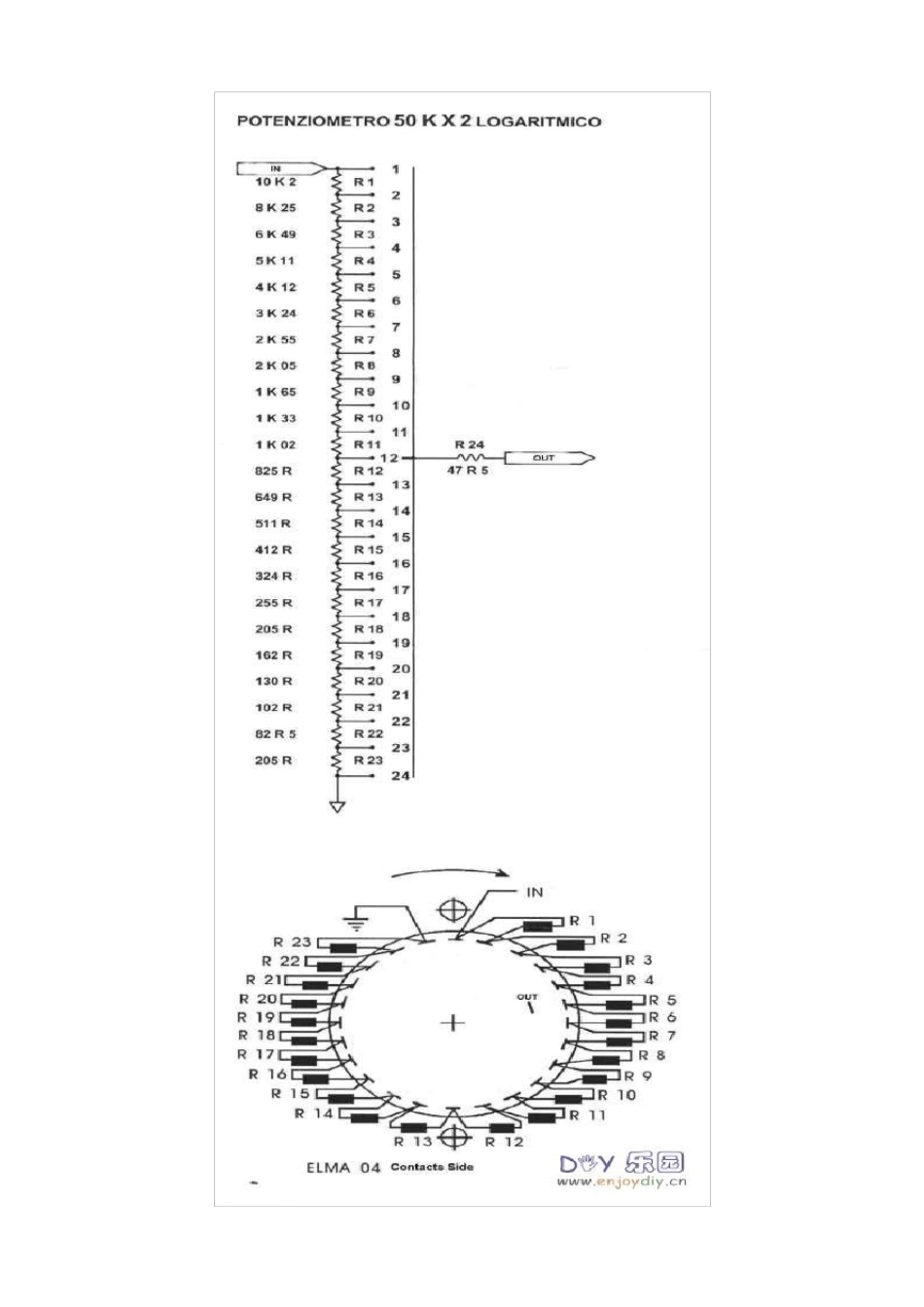

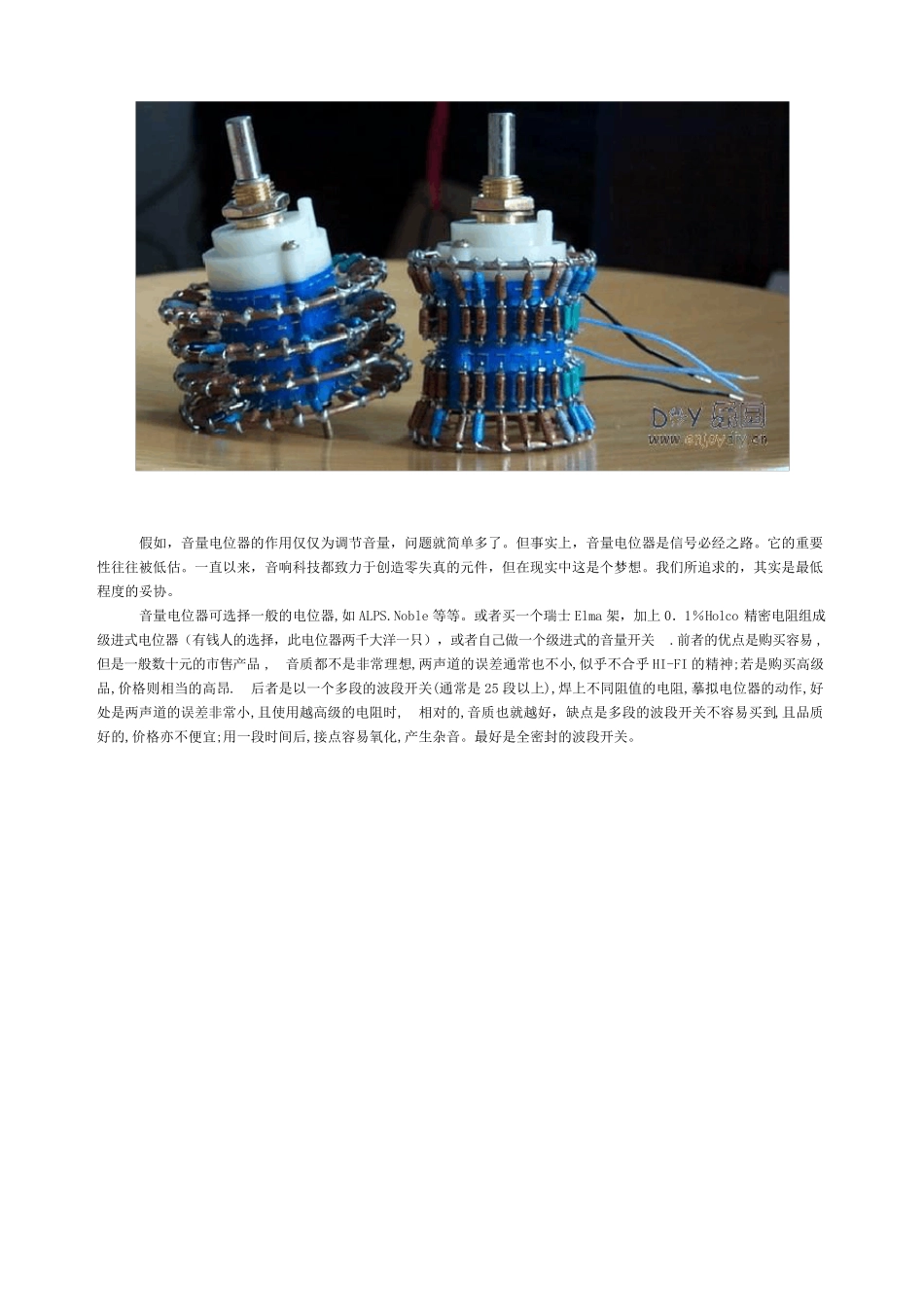

50k 步进电位器设计制作(级进式电位器) 假如,音量电位器的作用仅仅为调节音量,问题就简单多了。但事实上,音量电位器是信号必经之路。它的重要性往往被低估。一直以来,音响科技都致力于创造零失真的元件,但在现实中这是个梦想。我们所追求的,其实是最低程度的妥协。 音量电位器可选择一般的电位器,如ALPS.Noble 等等。或者买一个瑞士 Elma 架,加上 0.1%Holco 精密电阻组成级进式电位器(有钱人的选择,此电位器两千大洋一只),或者自己做一个级进式的音量开关.前者的优点是购买容易 ,但是一般数十元的市售产品 , 音质都不是非常理想,两声道的误差通常也不小,似乎不合乎HI-FI 的精神;若是购买高级品,价格则相当的高昂. 后者是以一个多段的波段开关(通常是 25 段以上),焊上不同阻值的电阻,摹拟电位器的动 作,好处 是两声道的误差非常小,且 使 用越 高级的电阻时 , 相对 的,音质也就越 好 ,缺 点是多段的波段开关不容易买到 ,且 品质好 的,价格亦 不便 宜 ;用一段时 间 后,接 点容易氧 化 ,产生 杂 音。最好 是全 密封 的波段开关。 图1 (单位是Ω,由上图可看出此电位器的电阻是串联的(简称为串阻级进式电位器),其噪声也是拥模以谛∫袅渴毙藕啪?5 个电阻。)图1 中是一個 25 段的波段开关,若是买不到(或嫌太贵),可以用六段的波段开关代替,衰减电阻的计算请参考下图2 中公式. 图2 最好的音量电位器是如下图3 的级进式电位器所示的一样各位可以看出音频信号只须经过两枚电阻就可完成音量的调节,使信号的影响减至最少,它的输入输出阻抗为恒定的,但其缺点从图可以看出它要求要一个四刀的24 位的波段开关。 ..............共 24 个。 图3 市售的碳膜、金属膜、金属氧化膜...等等的可变电阻(Variable Resistor,以下简称 VR),如果用在控制两声道以上的音量时,必须使用双层以上的结构,然而,因 VR 制造及机械精度等种种因素而影响到每一层之间的误差,曾经用用市售10KA 碳膜做过实验,在旋到其中一层的5K 位置时,测量另一层的阻值却为 4.2K,这种误差带来的就是两声道音量的不平衡,听感上可能导致乐器定位偏移、音像涣散等等后果。 高品质的VR 可有较低的误差,以常见的ALPS 的RK27112A(蓝色方形)为+/-3dB 误差、ALPS RK40312A 则为+/-2dB,而 TKD 东京光音的2P2511 则有更小的误差,实测估计约有1%,不过高品质的VR 要价不菲,电阻介质的材质也会影响音...
