武汉大学电气工程学院电气工程课程设计及实验设计说明书

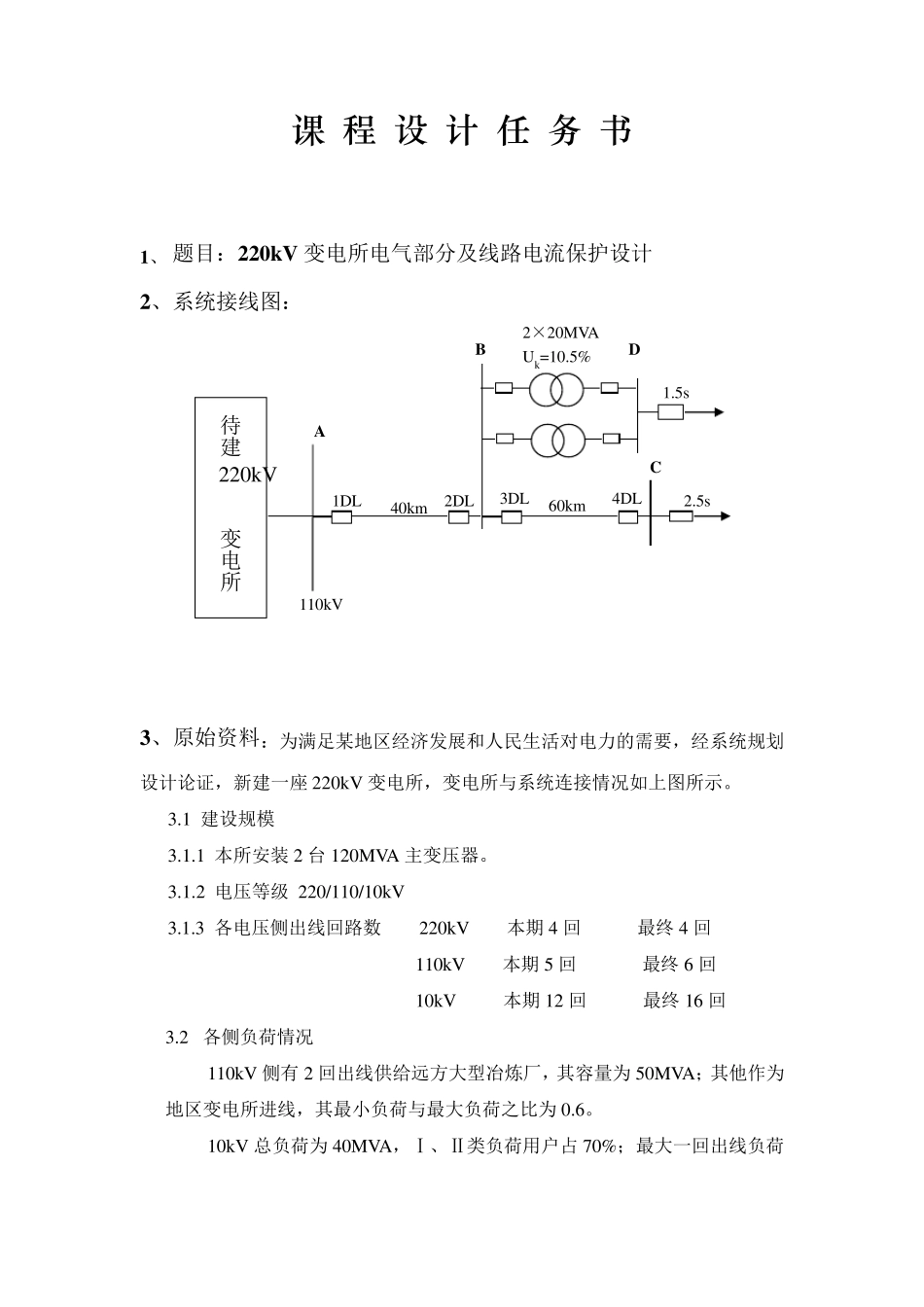

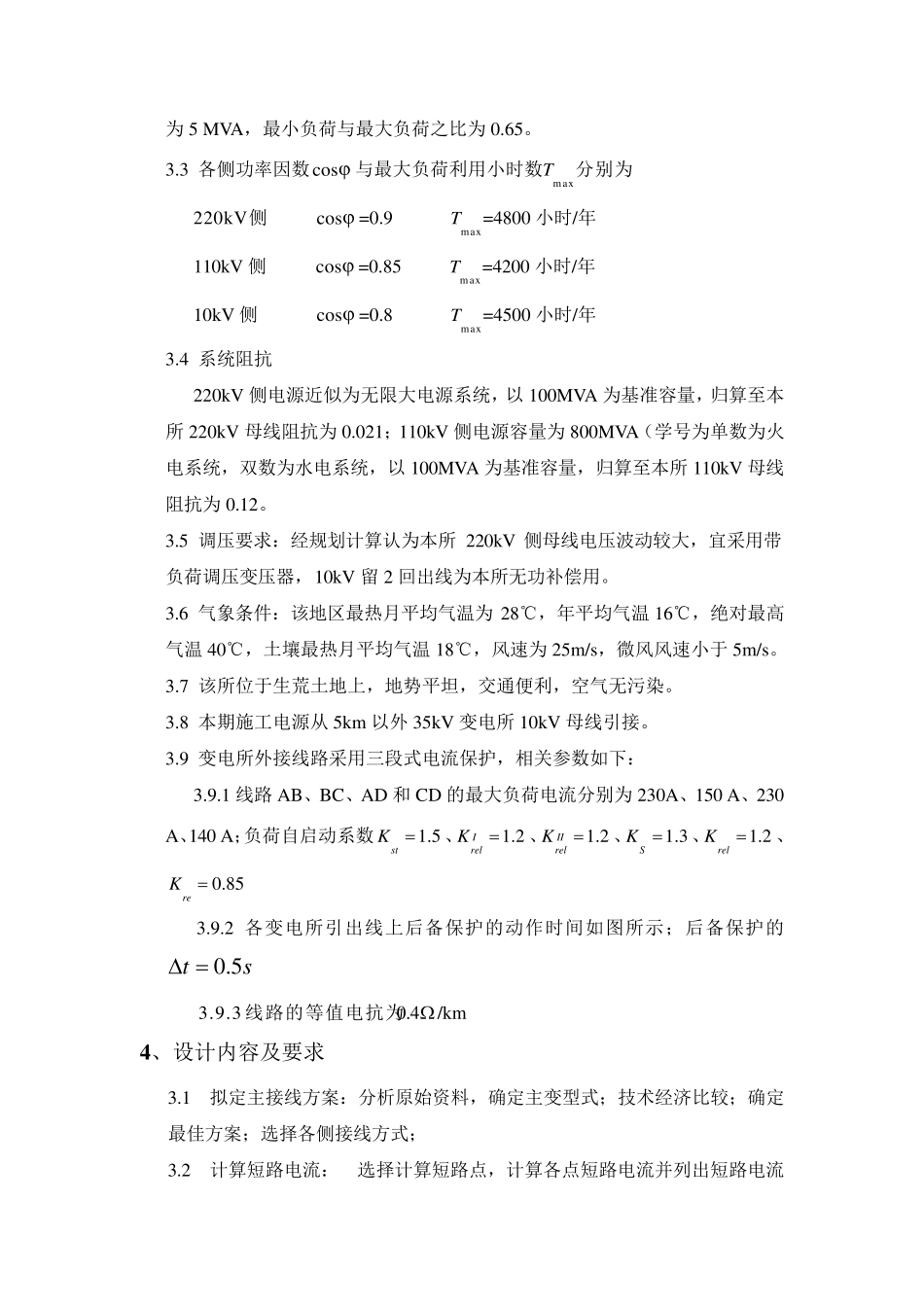

课 程 设 计 任 务 书 1、 题目：220kV 变电所电气部分及线路电流保护设计 2、系统接线图： 3、原始资料：为满足某地区经济发展和人民生活对电力的需要，经系统规划设计论证，新建一座220kV 变电所，变电所与系统连接情况如上图所示。 3.1 建设规模 3.1.1 本所安装2 台120MVA 主变压器。 3.1.2 电压等级 220/110/10kV 3.1.3 各电压侧出线回路数 220kV 本期4 回 最终4 回 110kV 本期5 回 最终6 回 10kV 本期12 回 最终16 回 3.2 各侧负荷情况 110kV 侧有2 回出线供给远方大型冶炼厂，其容量为50MVA；其他作为地区变电所进线，其最小负荷与最大负荷之比为0.6。 10kV 总负荷为40MVA，Ⅰ、Ⅱ类负荷用户占70%；最大一回出线负荷A 待建220kV变电所 B C 110kV 1DL 2DL 3DL 4DL 40km 60km 1.5s 2.5s 2×20MVA Uk=10.5% D 为5 MVA，最小负荷与最大负荷之比为0.65。 3.3 各侧功率因数cos与最大负荷利用小时数maxT分别为 220kV侧 cos=0.9 maxT=4800 小时/年 110kV 侧 cos=0.85 maxT=4200 小时/年 10kV 侧 cos=0.8 maxT=4500 小时/年 3.4 系统阻抗 220kV 侧电源近似为无限大电源系统，以100MVA 为基准容量，归算至本所220kV 母线阻抗为0.021；110kV 侧电源容量为800MVA（学号为单数为火电系统，双数为水电系统，以100MVA 为基准容量，归算至本所110kV 母线阻抗为0.12。 3.5 调压要求：经规划计算认为本所220kV 侧母线电压波动较大，宜采用带负荷调压变压器，10kV 留2 回出线为本所无功补偿用。 3.6 气象条件：该地区最热月平均气温为28℃，年平均气温16℃，绝对最高气温40℃，土壤最热月平均气温18℃，风速为25m/s，微风风速小于 5m/s。 3.7 该所位于生荒土地上，地势平坦，交通便利，空气无污染。 3.8 本期施工电源从 5km 以外 35kV 变电所10kV 母线引接。 3.9 变电所外接线路采用三段式电流保护，相关参数如下： 3.9.1 线路 AB、BC、AD 和 CD 的最大负荷电流分别为230A、150 A、230 A、140 A；负荷自启动系数1.5stK、1.2IrelK、1.2IIrelK、1.3SK 、1.2relK、0.85reK 3.9.2 各变电所引出线上后备保护的动作时间如图所示；后备保护的st5.0 3.9.3 线路的等值电抗为0.4 /km 4 、设计内容及要求 3.1 拟定主接线方案：分析原始资料，确定主变型式；技术经济比较；确定最佳方案；选择各侧接线方式； 3.2...
