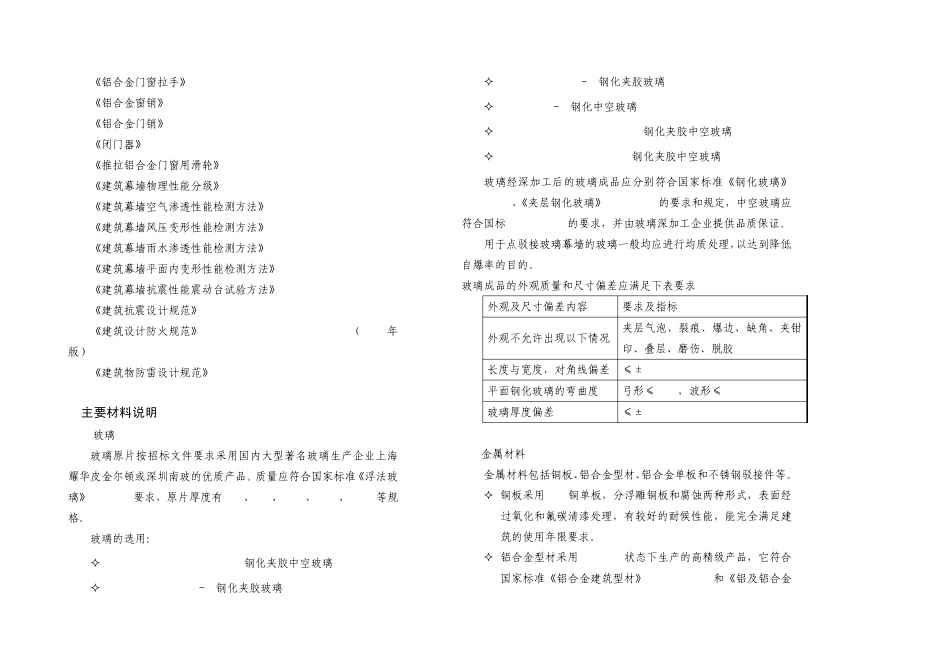

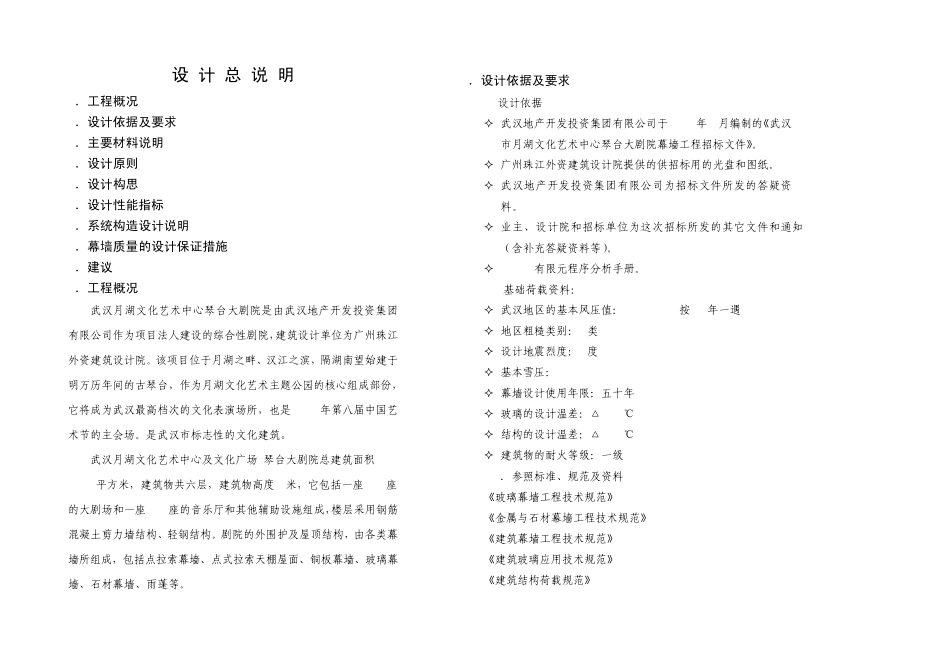

设 计 总 说 明 1.工程概况 2.设计依据及要求 3.主要材料说明 4.设计原则 5.设计构思 6.设计性能指标 7.系统构造设计说明 8.幕墙质量的设计保证措施 9.建议 1.工程概况 武汉月湖文化艺术中心琴台大剧院是由武汉地产开发投资集团有限公司作为项目法人建设的综合性剧院,建筑设计单位为广州珠江外资建筑设计院。该项目位于月湖之畔、汉江之滨,隔湖南望始建于明万历年间的古琴台,作为月湖文化艺术主题公园的核心组成部份,它将成为武汉最高档次的文化表演场所,也是 2006年第八届中国艺术节的主会场。是武汉市标志性的文化建筑。 武汉月湖文化艺术中心及文化广场-琴台大剧院总建筑面积65650平方米,建筑物共六层,建筑物高度40米,它包括一座1800座的大剧场和一座1600座的音乐厅和其他辅助设施组成,楼层采用钢筋混凝土剪力墙结构、轻钢结构。剧院的外围护及屋顶结构,由各类幕墙所组成,包括点拉索幕墙、点式拉索天棚屋面、铜板幕墙、玻璃幕墙、石材幕墙、雨蓬等。 2.设计依据及要求 2.1设计依据 武汉地产开发投资集团有限公司于 2004年 9月编制的《武汉市月湖文化艺术中心琴台大剧院幕墙工程招标文件》。 广州珠江外资建筑设计院提供的供招标用的光盘和图纸。 武汉地产开发投资集团有限公司为招标文件所发的答疑资料。 业主、设计院和招标单位为这次招标所发的其它文件和通知(含补充答疑资料等)。 ANSYS 有限元程序分析手册。 2.2基础荷载资料: 武汉地区的基本风压值:0.35KN/m2(按50年一遇) 地区粗糙类别:B类 设计地震烈度:7度 基本雪压:0.6KN/m2 幕墙设计使用年限:五十年 玻璃的设计温差:△t=80℃ 结构的设计温差:△t=40℃ 建筑物的耐火等级:一级 2.3.参照标准、规范及资料 《玻璃幕墙工程技术规范》 JGJ102-2003 《金属与石材幕墙工程技术规范》 JGJ133-2001 《建筑幕墙工程技术规范》 DBJ08-56-96 《建筑玻璃应用技术规范》 JGJ113-2003 《建筑结构荷载规范》 GB50009-2001 《钢结构设计规范》 GB50017-2003 《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑装饰装修工程质量验收规范》 GB20210-2001 《建筑幕墙》 JG3035-1996 《玻璃幕墙光学性能》 GB/T18091-2000 《中空玻璃》 GB11944-2002 《夹层玻璃》 GB9962-1999 《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999 《浮法玻璃》 GB11...
