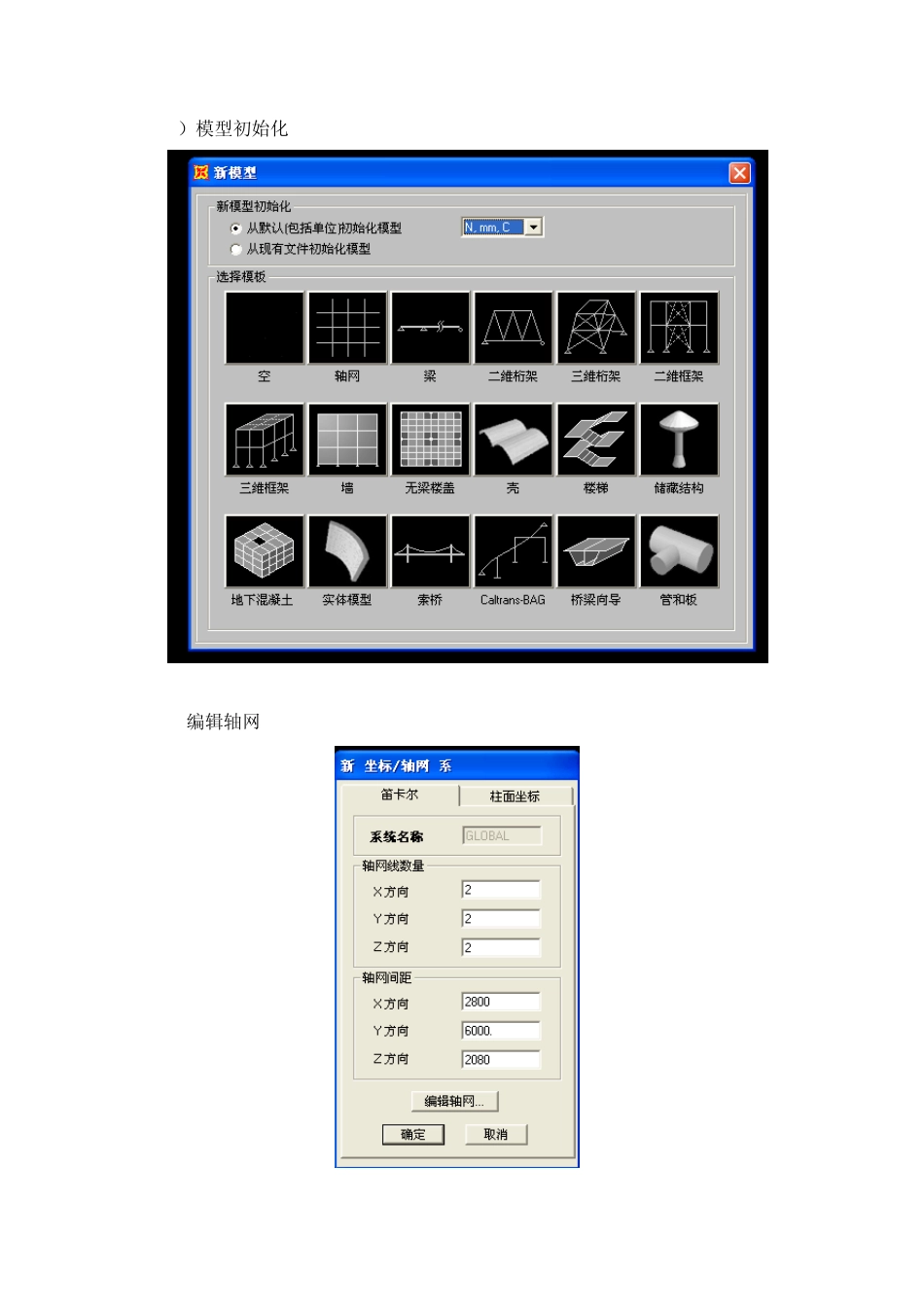

2、模型对象尽量与实际构件一致，尽量按照实际情况输入。 模型初始化(设置单位制) 模板建模 设置轴网 dx f 文件导入 定义材料 定义截面 绘制模型 施加支座约束 定义荷载工况 定义组合 运行结构分析 分析结果输出 3、建模之前首先选定单位制。 4、简单模型尽量由 SAP2000 直接建模，由 dx f 文件导入模型时应使 dx f 文件中的图形位于坐标原点，且使图形坐标轴与 SAP2000 整体坐标系一致。 5、钢材的材料属性需要修改弹性模量和屈服强度，注意钢通属于冷弯型钢设计强度为 205 N/mm2，屈服强度适当减小。 四、算例分析 （一）玻璃面板计算 1、玻璃计算模型 玻璃面板选用 TP12+12A+TP12中空玻璃 q1：外片玻璃风荷载和水平地震作用组合设计值 q1=0.93 KN/m2 te：中空玻璃等效厚度 te=14.4 mm Wk： 玻璃承受的水平风荷载标准值 Wk＝1KN/m2 2、玻璃强度计算 1）修改界面语言 2）模型初始化 3)编辑轴网 4）定义材料 5）定义截面 建议使用厚板公式，考虑剪切变形。 6）绘制模型 支座处必须是单元的节点。 7）定义荷载工况 8）施加荷载 9）网格细分 10）运行 11）查看运行结果 3、玻璃挠度计算 1）定义截面 2）添加荷载工况 3）重新指定截面 4）施加荷载 5）运行 6）查看运行结果 （二）双支立柱计算 1、双支立柱计算模型（立柱选用80×60×4钢方通） 1)立柱承受的自重线荷载 设计值 g线＝0.72 KN/m 2)立柱承受的水平线荷载 风荷载标准值 wK线＝1.411 KN/m 水平荷载设计值 q线＝2.287 KN/m 2、SAP2000建模 1）模型初始化 2）编辑轴网 3）定义材料 4）定义框架截面 5）绘制模型 6）定义荷载工况 7）施加荷载 8）框架细分 9）运行 10）查看运行结果 a、内力 b、挠度 3、钢框架设计 1）运行钢框架设计 2）修改组合 3）再次运行钢框架设计
